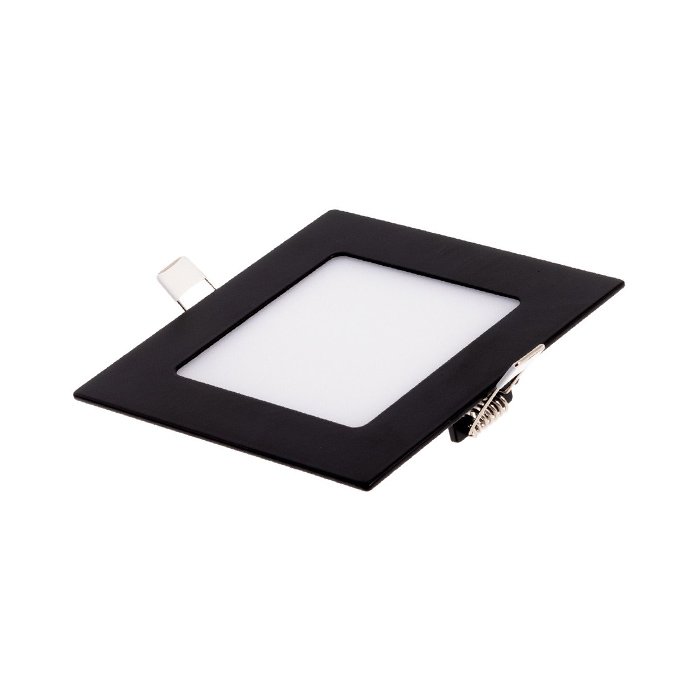

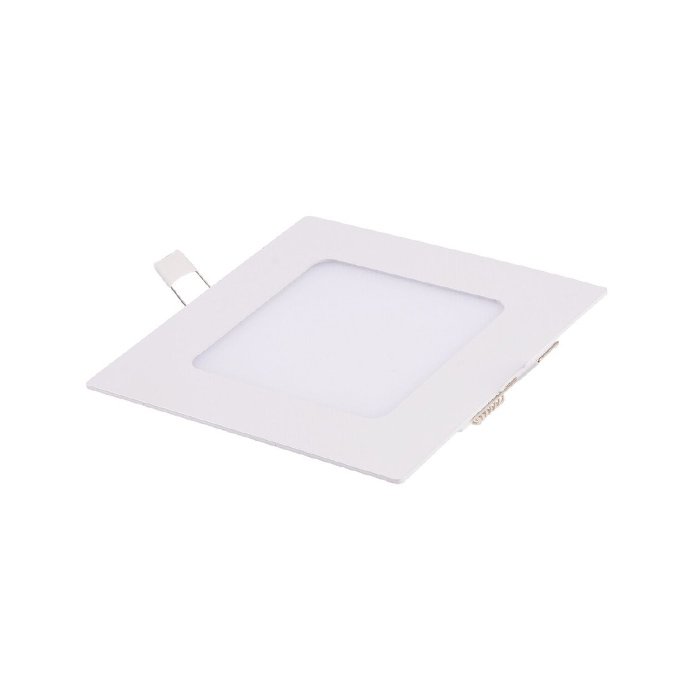

Čtvercový zápustný CCT LED panel SQAM-S | 6W | 120x120mm

Detailní popis produktu

Čtvercový zápustný CCT LED panel do podhledu s označením SQAM-S představuje moderní, variabilní a energeticky úsporné svítidlo určené pro interiérové instalace, kde se propojuje funkční i dekorativní charakter osvětlení. Pro bílé světlo s nastavitelnou chromatičností CCT (Correlated Color Temperature) využívá kombinaci LED diod WW (Warm White) a CW (Cool White), díky nimž umožňuje plynulé nastavení odstínů v širokém spektru 2200–6000K. Zápustná konstrukce s tenkým obvodovým rámečkem elegantně překrývá montážní otvor a zajišťuje hladký přechod mezi panelem a stropem. Příkon 6 W a rozměry 120x120 mm (instalační 104x104 mm) jej předurčují jako ideální volbu pro doplňkové či hlavní osvětlení v obytných i komerčních prostorech.

Důležité prodejní informace

Předmětem objednávky a dodávky je instalační set, který obsahuje potřebné komponenty pro rychlou, bezpečnou a pohodlnou montáž do podhledové stropní konstrukce. Díky modulárnímu využití LED panelu v širokém spektru Smart Home není součástí dodání ovladač pro regulaci jasu a změnu CCT chromatičnosti ani napájecí zdroj, které je třeba zvolit a zakoupit samostatně podle parametrů a požadavků konkrétního projektu. Originální balení obsahuje:

• 120x120mm CCT LED panel 6W
• Montážní pružiny

#text_banner#

Jak stmívat a ovládat CCT LED panel SQAM-S?

Pro napájení svítidla se využívá stejnosměrné napětí DC24V, které zajišťuje stabilní a bezpečný provoz. Řízení CCT kanálů a intenzity světla je realizováno prostřednictvím PWM signálu (Pulse Width Modulation), jenž umožňuje plynulé stmívání i regulaci chromatičnosti. Tento signál lze získat pomocí specializovaných řídicích jednotek Smart Home systémů nebo samostatného CCT stmívače určeného pro 24V LED instalace.

Jak je složeno spectrum barev CCT LED panelu SQAM-S?

Kombinace dvou bílých kanálů (CCT) nabízí široké spektrum světelných možností, od jemného, atmosférického nasvícení až po silné a plně funkční osvětlení. LED panel SQAM-S tak umožňuje plynule přizpůsobit světelnou atmosféru prostoru aktuální potřebě, ať už jde o soustředěnou práci nebo chvíle relaxace.

• CCT (Correlated Color Temperature) spektrum barev WW-2000K - CW-6000K se světleným výkonem: (530 Lm při 4000 K | CRI 80+)

Jaký napájecí zdroj použít pro 24V CCT LED panel SQAM-S LED panel?

Pro správnou funkci CCT LED panelu SQAM-S je nutné použít stabilizovaný napájecí zdroj s výstupním napětím DC 24 V, určený pro LED technologie. Technologie PWM (Pulse Width Modulation) stmívání a ovládání CCT kanálů přirozeně generuje drobné zvukové projevy (např. slabé bzučení). Použitím kvalitního a certifikovaného zdroje lze tyto projevy minimalizovat na prakticky neslyšitelnou úroveň. 24V stmívatelné pulzní zdroje, které byly ověřeny z hlediska kompatibility a provozní stability s CCT svítidly. Tyto zdroje zaručují optimální světelný výkon, plynulé stmívání a minimální akustický diskomfort.

Jak zapojit a instalovat vestavný podhledový CCT LED panel SQAM-S?

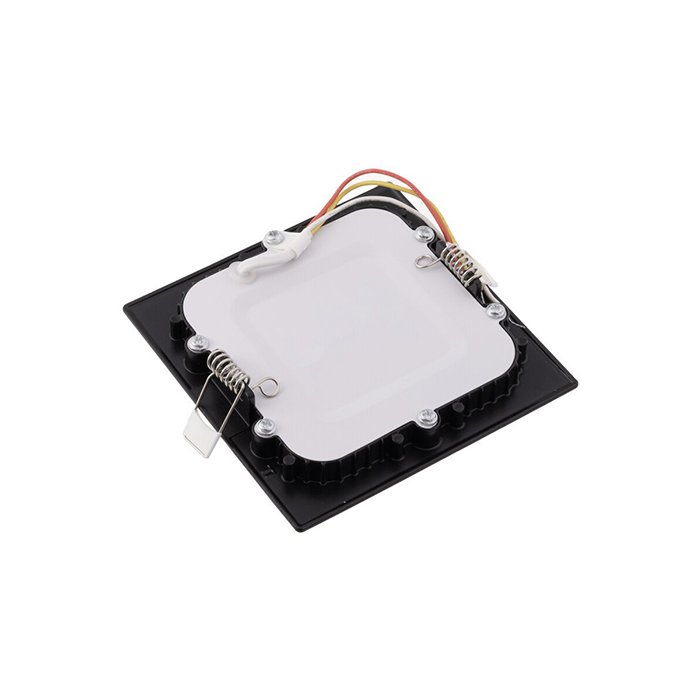

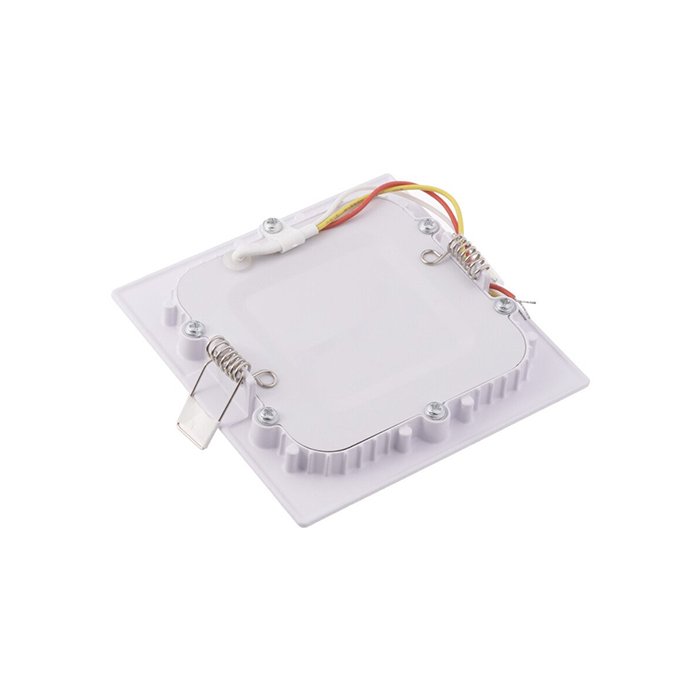

Instalace vestavného podhledového svítidla SQAM-S probíhá v několika krocích. Do podhledové stropní konstrukce je nutné vytvořit montážní otvor o rozměrech 104x104 mm. Poté se svítidlo připojí k připravené elektroinstalaci a upevní do konstrukce pomocí integrovaného zajišťovacího mechanismu s pružinovými klipy, které zajistí jeho pevné a bezpečné usazení. Elektrické zapojení kabeláže by měla provádět výhradně kvalifikovaná osoba s potřebnou elektrotechnickou odborností.

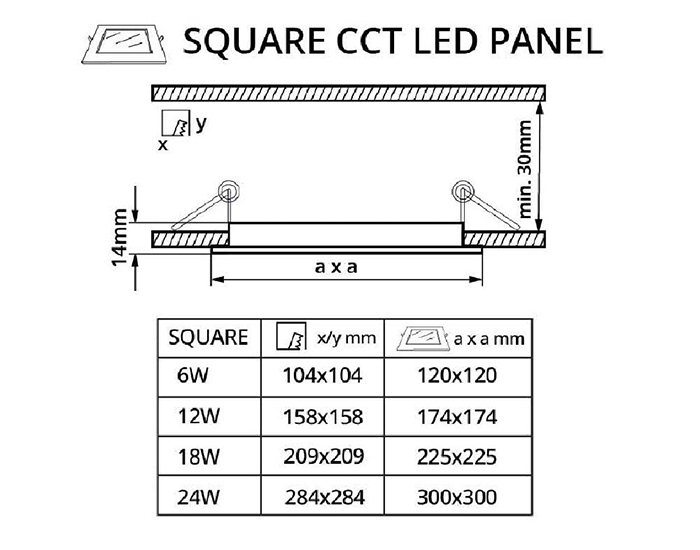

Technický výkres
