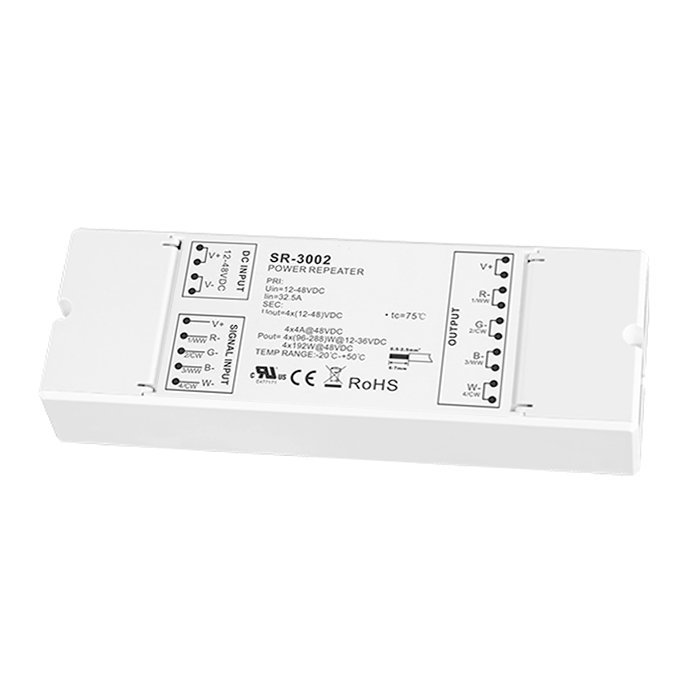

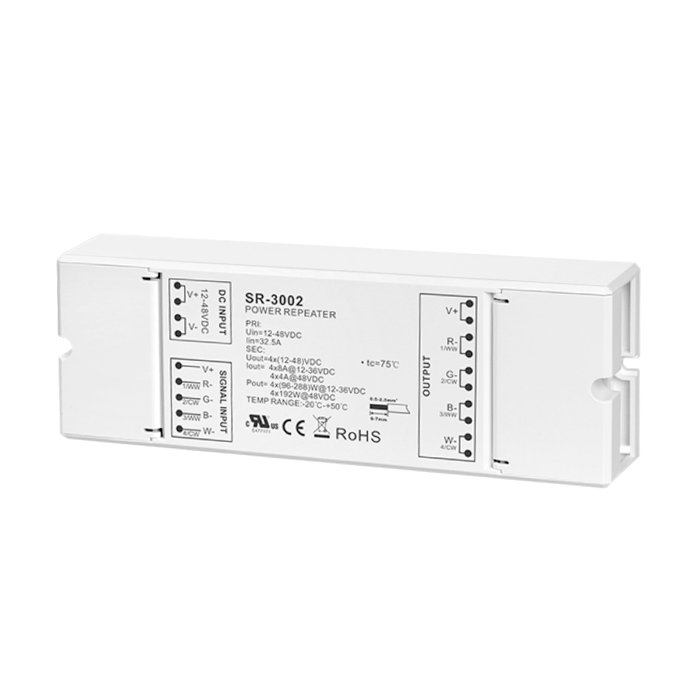

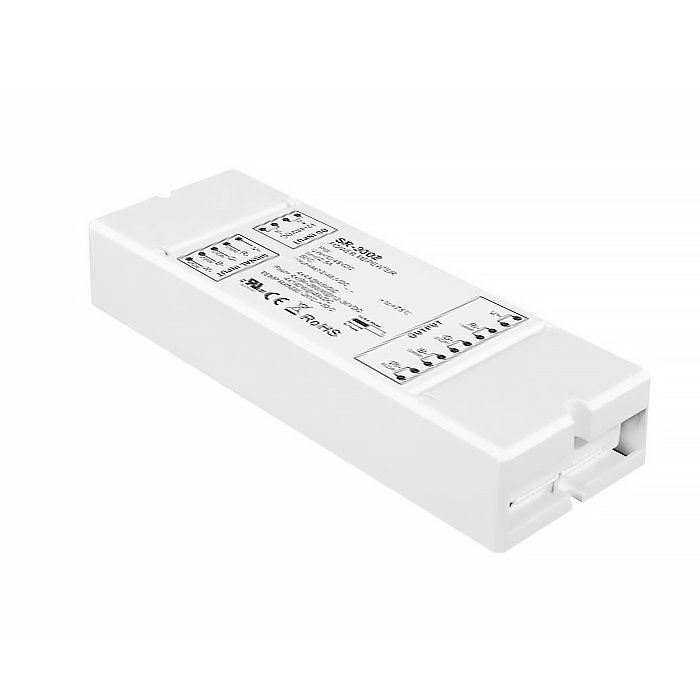

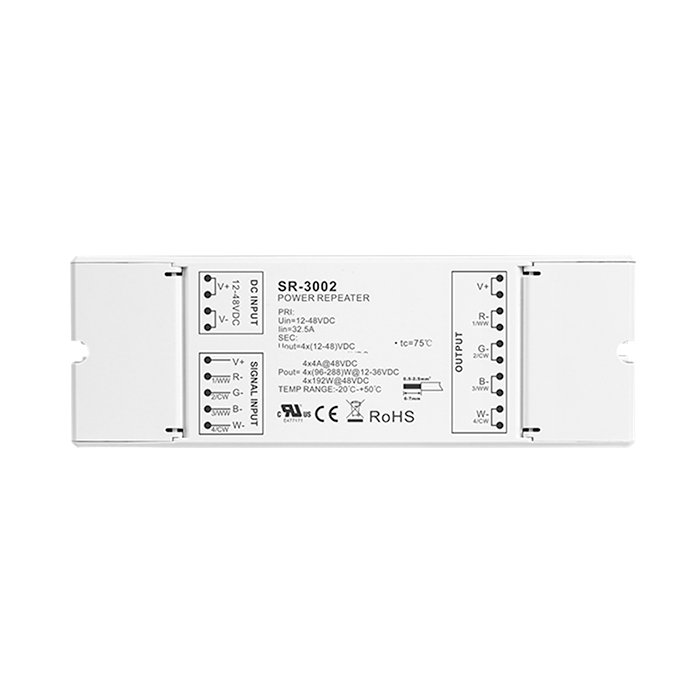

PWM zesilovač LED signálu SR-3002 | 4x8A

Detailní popis produktu

Čtyř kanálový LED zesilovač PWM signálu s označením SR-3002 je určený pro rozšíření a zesílení řídicího signálu v nízkonapěťových instalacích DC 12-36V jednobarevných CCT, RGB, RGBW pásků. Slouží k přenosu PWM signálu z LED stmívače nebo kontroléru na LED pásky či moduly bez ztráty kvality řídícího signálu. Zesilovač nekontroluje jas samostatně, ale přesně kopíruje vstupní PWM signál (dimming, barvy, dynamiku) a zesiluje jej na vyšší proud a výkon. Díky tomu je možné ovládat větší délky LED pásků nebo více světelných okruhů, než dovoluje samotný řídicí prvek. Vyznačuje spolehlivostí a vysokou kvalitou zpracování, kterou garantuje renomovaná značka Lux Miners by Sunricher.

V jakých situacích se SR‑3002 PWM zesilovač LED signálu nejčastěji využívá používá?

Vybrali jsme pro vás nejčastější scénáře, ve kterých se zesilovače LED řídicího signálu používají. Tyto situace vycházejí z reálné praxe návrhu a realizace LED osvětlení, kde je kladen důraz na stabilní provoz, rovnoměrnou intenzitu světla a možnost dalšího rozšiřování instalace.

• Překročení výkonu #tablink#stmivace#LED stmívače## - instalovaný LED pásek příliš dlouhý a celkový příkon instalace je vyšší než výstupní kapacita stmívače.
• Dlouhé trasy #tablink#led-pasky#LED pásků## - zesilovač obnoví výkon i kvalitu signálu a zajistí rovnoměrné osvětlení po celé délce.
• Rozšíření LED instalace bez změny řídicí logiky - umožňuje rozšířit LED instalaci o další pásky či okruhy bez změny stmívače nebo způsobu ovládání.
• Zajištění synchronního stmívání více LED okruhů - zesilovač kopíruje vstupní PWM signál stmívače v reálném čase, čímž zajišťuje naprostou synchronizaci stmívání všech připojených LED pásků.

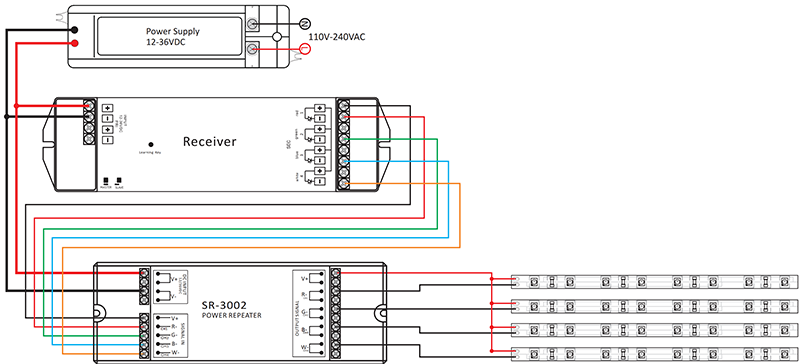

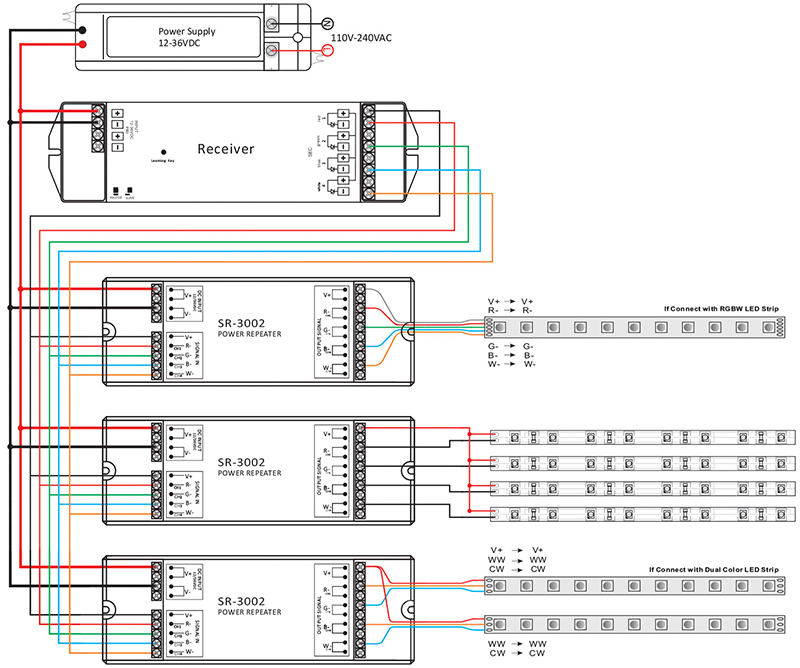

Možné způsoby zapojení:

• DIM | 4x 8A | s možností připojení až 4x bílé LED pásky nebo barevné LED pásky s jednou neměnnou barvou
• CCT | 2x 8A | s možností připojení až 2x CCT LED pásky
• RGB | 3x 8A | s možností připojení 1x RGB LED pásky
• RGBW | 4x 8A | s možností připojení 1x RGBW LED pásky

Jaké funkce a možnosti zapojení poskytuje čtyř kanálový zesilovač PWM signálu SR-3002?

4CH PWM zesilovač LED signálu SR‑3002 je navržen jako vysoce výkonné řešení pro profesionální instalace osvětlení, kde je kladen důraz na konzistentní světelné parametry, spolehlivý provoz a možnost modulárního rozšiřování systému.

Pokročilé funkční vlastnosti pro čtyř kanálový PWM zesilovač SR-3002:

• Rozsáhlá modularita - kompatibilní se všemi LED pásky a LED moduly pracujícími na konstantním napětí (CV) DC 12–24 V. Díky tomu jej lze snadno integrovat do širokého spektra projektů – od rezidenčních instalací až po rozsáhlé komerční aplikace.
• Čtyři kanály v jednom zesilovači - umožňují samostatné ovládání čtyř zátěží jediným stmívačem, čímž šetří místo, snižují náklady i kabeláž a usnadňují synchronizaci kanálů.

Vlastnosti napájení:

• Vstupní napětí: DC 12-36V (CV - Constant voltage)
• Výstupní napětí: DC 12-36V | výstupní proud: 4x8A max | maximální výkon: 4x(96-288)W (v závislosti na napětí 12/36V) - pro vyšší příkon osvětlení je třeba využít #tablink#zesilovace#LED zesilovače signálu##

Jaký napájecí zdroj použít pro PWM zesilovač LED pásků SR-3002?

Technologie PWM (Pulse Width Modulation) stmívání LED pásků přirozeně generuje drobné zvukové projevy. Použitím vhodného napájecího zdroje však lze tyto projevy minimalizovat na úroveň, která je pro lidské ucho prakticky nepostřehnutelná. Stmívatelné zdroje pro LED pásky byly pečlivě otestovány ve spojení se zesilovačem SR-3002 a prokazují vynikající kompatibilitu. Díky tomu je lze doporučit pro dosažení optimálních výsledků. (Při použití napájecích zdrojů jiných výrobců nelze zaručit nízkou úroveň akustického diskomfortu).

#text_banner#

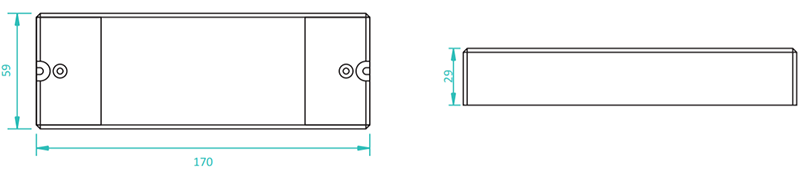

Technický výkres
