0/1-10V stmívače PWM 12V-48V DC

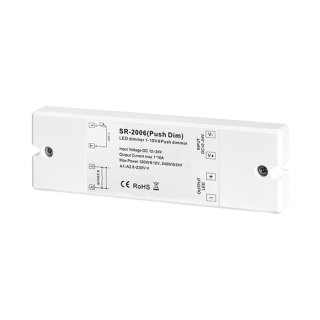

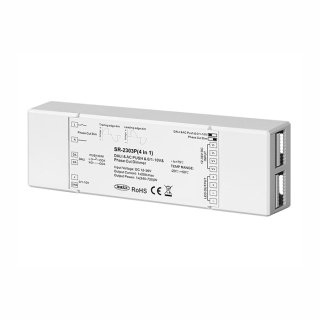

0/1-10V stmívače PWM 12V-48V DC dáváte mezi napájecí zdroj a pásek a jas nastavují podle řídicího signálu 0/1–10 V. Ve výpisu je jednokanálový stmívač s 10 A pro pásky na 12 a 24 V a univerzální stmívač s 20 A pro 12 až 48 V, který kromě 0/1–10 V přijme i DALI, signál fázového stmívače nebo tlačítko. Oba jsou pro pásky jedné barvy. Jak systém funguje, popisuje Řídicí 0/1-10V systém, další ovládání pásků najdete v kategorii LED ovladače.

#showmore#

Čím 0/1–10 V stmívač pásku ovládat?

Nástěnným ovladačem 0/1–10 V, převodníkem z jiného systému, nebo u univerzálního stmívače přímo nástěnným tlačítkem (ne vypínačem). Pasivní potenciometr bez vlastního napájení použijte jen se stmívačem, který podle technického listu řídicí linku sám napájí. Tlačítkový vstup univerzálního stmívače je na 230 V a zapojení patří elektrikáři. Na jednu řídicí linku připojíte i více stmívačů, které pak svítí stejně, například když je dlouhý pásek rozdělený na úseky s vlastními zdroji. Proud pásku, tedy příkon připojeného úseku vydělený napětím zdroje, nesmí u žádného z nich přesáhnout 10, resp. 20 A. Kolik jich na lince bude, omezuje proud, který zvládne ovladač nebo převodník. Převodníky, které signál vytvoří z dálkového ovladače nebo ze ZigBee, jsou na stránce 0/1-10V převodníky řídicího signálu.
