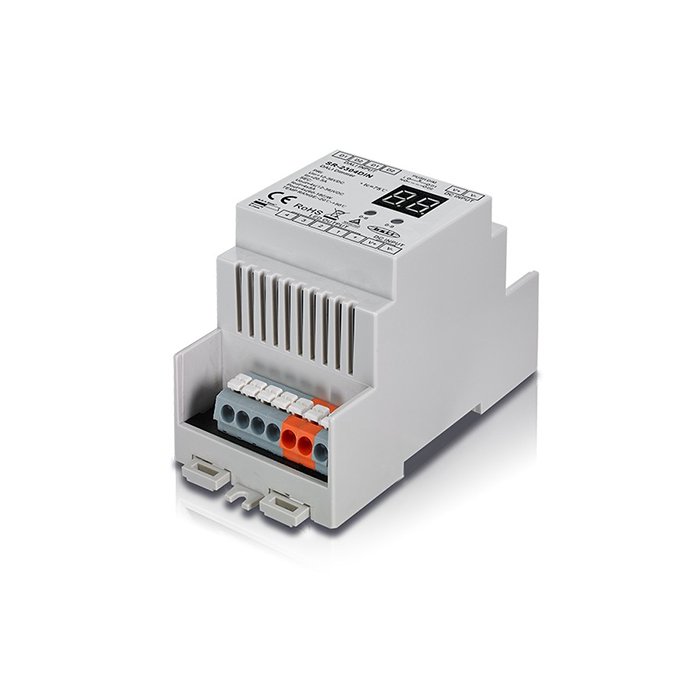

DALI stmívač LED pásků CCT, RGB, RGBW na DIN lištu Sunricher 4x8A

Detailní popis produktu

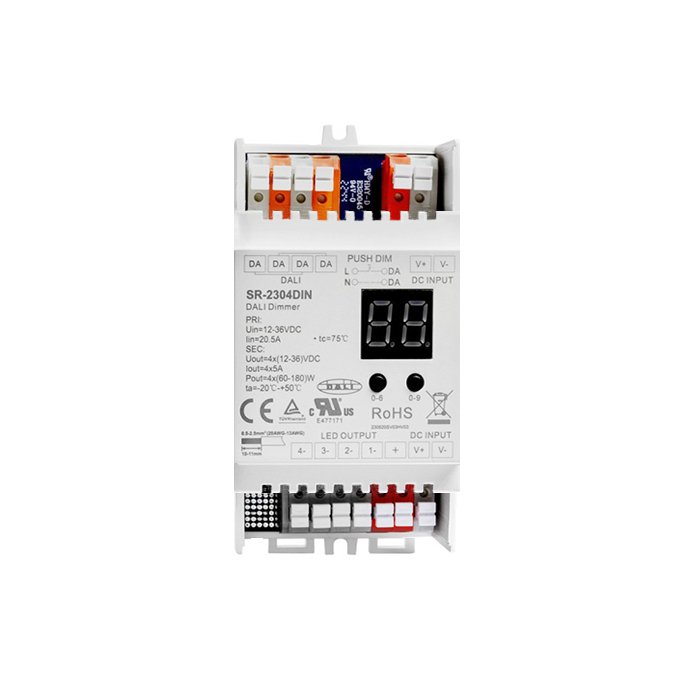

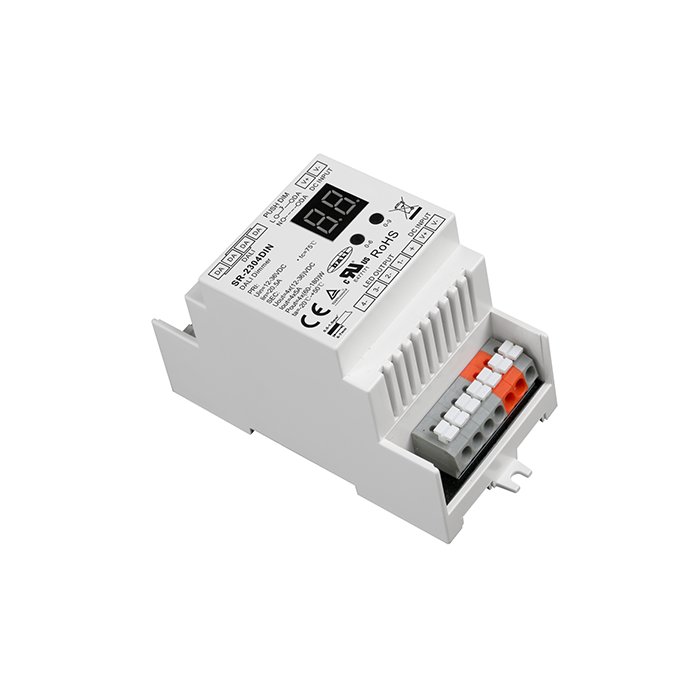

DALI stmívač LED pásků CCT, RGB, RGBW Sunricher SR-2304DIN s montáží na DIN lištu elektrického rozvaděče je zařízení sloužící k regulaci intenzity a mixování barev osvětlení LED pásky v aplikacích Smart Home domácnosti nebo průmyslové automatizace. PWM DALI LED stmívač podporuje verzi DALI (DT6).  Výhodou je také možnost ovládat DALI stmívač pro LED pásky Sunricher pomocí PUSH-DIM tlačítkového stmívače. V tomto režimu se upravuje intenzita všech kanálů současně. DALI LED stmívač SR-2304DIN můžete využít pro tyto scénáře zapojení:

• RGBW - 4x5A - 5A na kanál (možnost připojení a ovládání 1x RGBW LED pásky)
• RGB - 3x5A - 5A na kanál (možnost připojení a ovládání 1x RGB LED pásky)
• CCT - 2x5A - 5A na kanál (možnost připojení a ovládání až pro 2x CCT LED pásky)
• DIM - 1x5A - 5A na kanál (možnost připojení a ovládání až pro 4x LED pásky bílé nebo LED pásky barevné)

DALI stmívač na LED pásky CCT, RGB, RGBW nabízí modulární využití a vzájemnou kompatibilitu se všemi DALI systémy což umožňuje vytvořit složité konfigurace osvětlení s různými scénami. Přidáváme další charakteristické funkce jednotky SR-2304DIN:

• Maximální zátěž DALI stmívače pro LED pásky je 4x5A při 12V - 240W, při 24V - 480W (pro vyšší příkon osvětlení je třeba využít LED zesilovače signálu).
• Určen pro montáž na DIN lištu TS-35/7,5 nebo 15
• Využívá protokol DALI DT6.
• Možnost zapojení PUSH-DIM sběrnice pro tlačítkové vypínače.
• Efekt pozvoleného rozsvícení a zhasnutí osvětlení.
• Paměť na poslední nastavenou hodnotu při výpadku proudu.
• Plynulá změna barev nebo jasu osvětlení.

Napájet DALI stmívač LED pásků Sunricher SR-2304DIN je možné pomocí LED zdroje. Doporučujeme vybrané zdroje pro PWM (Pulse Width Modulation) stmívání, které jsou zcela bez rušivých zvukových projevů.

DALI stmívač LED pásků CCT, RGB, RGBW, Sunricher SR-2304DIN je sofistikovanou jednotkou pro ovládání osvětlení. Společnost Sunricher je respektovaným světový výrobcem inteligentních osvětlovacích řešení. Tato společnost je známá technickou kvalitou a inovativními produkty, které splňují nejvyšší standardy bezpečnosti, účinnosti a designu.

Montáž

Konfigurace je možná pomocí sběrnice DALI MASTER nebo manuálně pomocí tlačítek kdy se veškeré údaje zobrazují na display. Pro programování regulace osvětlení DALI je třeba odborných znalostí. Pro připojení přívodních i odchozích kabelů je připravena šroubovací svorkovnice. Univerzální DALI stmívač LED pásků SR-2304DIN doporučujeme profesionálům v oboru.

Vlastnosti

• Stabilní a spolehlivý DALI stmívač CCT, RGB, RGBW LED pásků
• Napájecí napětí: DC 12V-36V
• Zátěž LED přijímače: 4x5A
• Provozní teplota: 0 - 40°C při vlhkosti 8 - 80%

• Certifikace: CE, TUV, ROHS, DALI
• Kompatibilní s DALI standardy IEC 62386-102, IEC 62386-207

Použití

• PWM DALI stmívač LED pásků
• PWM DALI regulace LED pásků

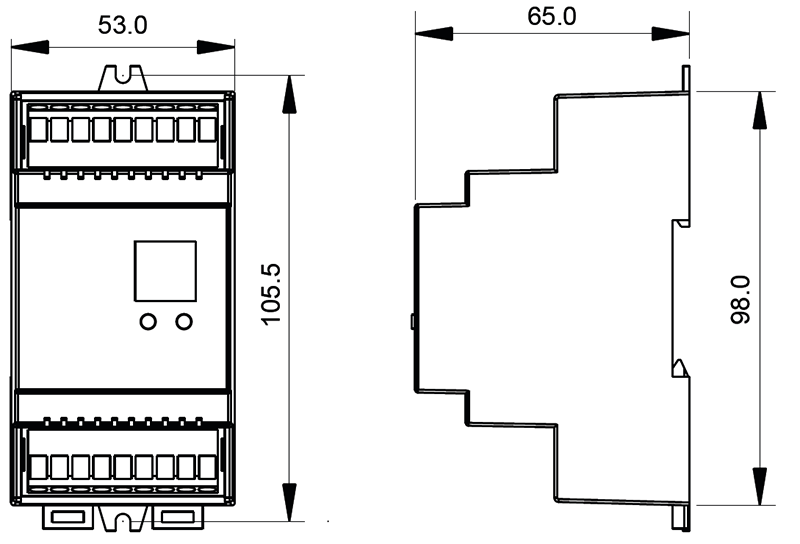

Technický výkres

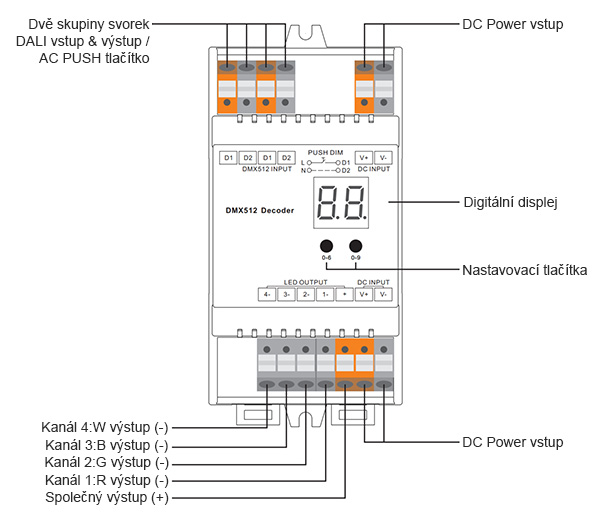

Popis svorek

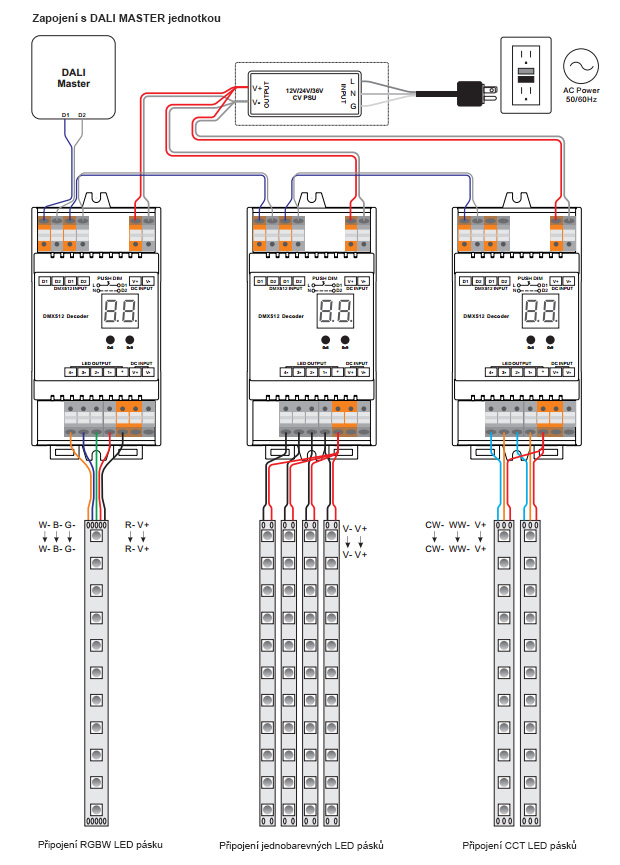

Schéma zapojení (DALI)

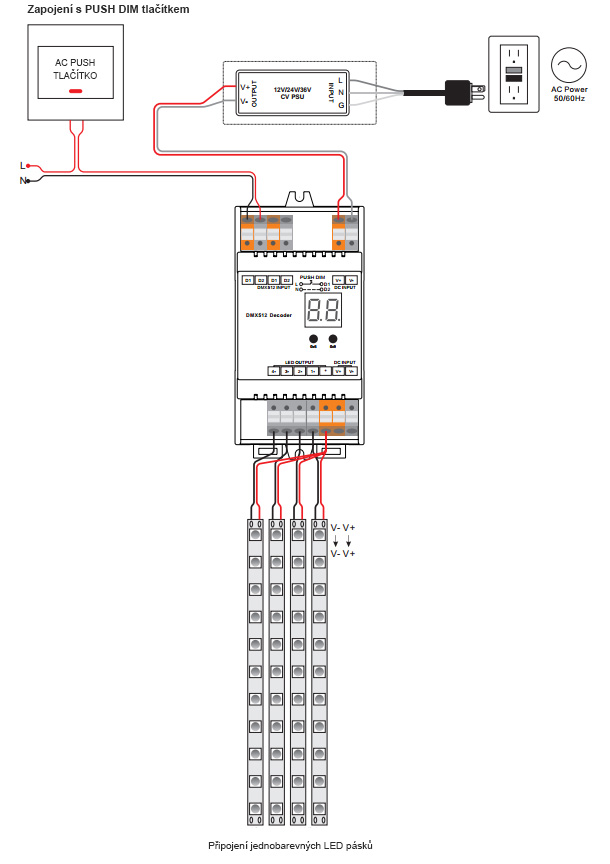

Schéma zapojení (PUSH)
