1-10V zdroj 24V 82W Mean Well IP65
Kód: HLG-80H-24BDetailní popis produktu
IP65 LED zdroj 24V Mean Well HLG-80H-24B je vysoce kvalitní a moderní spínaný zdroj, který je vybaven nejpokročilejšími technologiemi a elektronikou. Je vhodný pro stejnosměrné napájení nízkonapěťových elektronických zařízení. Jeho technický a produktový design je navržen pro napájení a stmívání LED pásků pomocí řídícího signálu 1-10V. Díky širokému rozsahu vstupního napětí (90 - 305 VAC) jej můžete použit ve většině napájecích sítí po celém světě. Na výstupu zdroje Mean Well HLG-80H-24B získáme hodnoty:
- napětí: DC 24 V
- proud: 3,4 A
- výkon: 81,6 W
Produktový a technický design jej předurčují také jako ideální napájecí zdroj pro LED pásky 24V v instalacích osvětlení kde je vyžadováno plynulé stmívání. K řízení výstupního napětí můžete využít:
- PWM signál 10 V
- 1-10 VDC řídící signál
- potenciometr 100 kΩ
Vlhku a voděodolný LED zdroj IP65 Mean Well HLG-80H-24B je nositelem vysoké technické kvality zpracování a použitých elektronických komponent. Hliníkové šasi zajišťuje pasivní chlazení a ochranu zdroje dle třídy krytí IP65. Společnost Mean Well je respektovaným světovým výrobcem napájecích zdrojů s řadou skvělých funkcí, vysokou efektivitou a spolehlivostí provozu.
IP65 napěťový zdroj 24V Mean Well HLG-80H-24B je spínaný zdroj s vysokou účinností 90,5% a certifikovaným počtem provozních hodin MTBF (Mean Time Between Failures) 357,8K @ 25°C. Navíc je vybaven řadou moderních funkcí pro bezpečné napájení:
- Ochrana proti přetížení
- Ochrana proti zkratu
- Ochrana proti přepětí
- Ochrana proti překročení provozní teploty (-40 až +80 °C)
- MM - schválení pro použití v nábytku a truhlářských prvcích
- PFC - (Power Factor Correction) vysoká korekce účiníku, minimálně zatěžuje rozvodnou síť a snižuje spotřebu
- SELV - (Separated Extra Low Voltage) je bezpečnostní norma, která stanovuje maximální bezpečnou úroveň pro elektrická zařízení v oblasti nízkého napětí. Podle této normy musí být zdroj napájecího napětí oddělen od zbytku elektrického obvodu, takže existuje minimální riziko elektrického úrazu elektrickým proudem
Kompaktní rozměry, vysoká účinnost a moderní elektronika patří mezi hlavní výhody proč v aplikacích LED osvětlení využít spínaný zdroj 24V HLG-80H-24B. Spolu s vysokou životností zdrojů řady HLG z nich dělají jednu z nejlepších možností pro LED osvětlení v průmyslových a komerčních projektech.
IP65 LED zdroj 24V Mean Well HLG-80H-24B doporučujeme také pro PWM stmívání LED pásků 24V pomocí LED ovladače. Stmívání PWM (Pulse Width Modulation) je velmi tiché. Rušivé zvuky, které jsou pro tento typ stmívání typické jsou na téměř neslyšitelné úrovni.
Montáž
Vlhku a voděodolný LED zdroj 24V Mean Well HLG-80H-24B má na obou koncích vyvedeny napájecí vodiče, které jsou chráněny izolací. Montáž a zapojení by měl provádět pouze kvalifikovaný odborník s potřebným osvědčením. Pro usnadnění montáže využijte svorky a přívodní kabely na 230V.
Vlastnosti
- Třída krytí: IP65
- Certifikace: UL, CUL, TUV, CB, CE
Upozornění
Spínané zdroje vyžadují z pohledu zajištění spolehlivosti a dlouhé životnosti výkonovou rezervu. Doporučení výrobců je 20% rezerva pro rezidenční projekty a 30% výkonová rezerva pro komerční provozy, kde se očekává provoz osvětlení na úrovní 12h / 7 dní.
Použití
- 1-10V stmívatelný zdroj 24V pro LED pásky

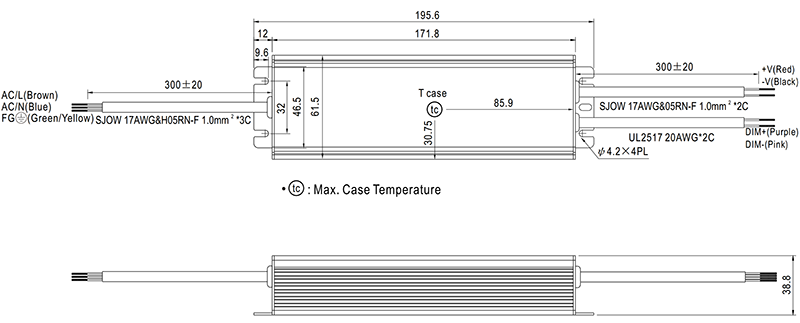

Technický výkres
Doplňkové parametry
Kategorie: | 24V - LED zdroje řízené signálem 0/1-10V |
---|---|
Záruka: | 2 roky |
IP krytí: | IP67 |
výstupní napětí: | 24 V |
výstupní výkon: | ≤ 100 W |
řada: | HLG |
instalace: | dle normy MM (do nábytku) |
další funkce: | tiché zdroje při stmívání LED stmívačem, SELV (zvýšená bezpečnost zdroje) |
stmívatelné: | 0-1/10V |
typ zdroje: | napětový CV (constant voltage) |
výrobce: | Mean Well |
rozměry (d/š/v): | 195,6 x 61,5 x 38,8 mm |
vstupní napětí: | 90 - 264 VAC / 47 - 63 Hz |
krytí: | IP65 |
maximální proudové zatížení: | 3,4 A |
výstupní napětí: | 24 VDC |
maximální výstupní výkon: | 81,6 W |
náběhový proud (studený start): | 70 A (230 VAC) |
účiník: | 0,96 (230 VAC) |
