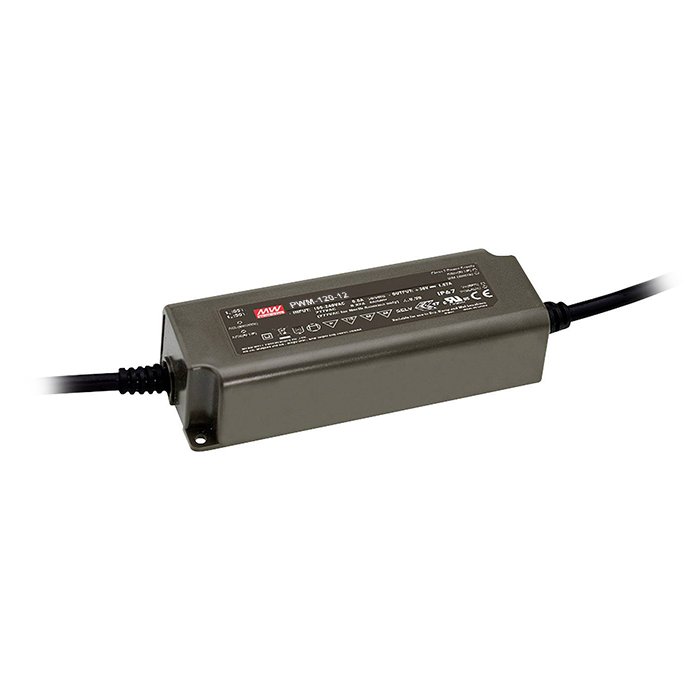

LED spínaný zdroj IP67 12V Mean Well PWM-120-12 | 120W

Detailní popis produktu

PWM IP67 spínaný zdroj 12V pro napájení LED pásků Mean Well s produktovým označením PWM-120-12 představuje kvalitní a moderní řešení pro efektivní a spolehlivé napájení (CV – Constant voltage). Díky krytí IP67 a zalévanému termoplastovému šasi je vhodný pro interiérové i náročné exteriérové instalace a prostředí s vyšší vlhkostí. Certifikace MM umožňuje jeho bezpečnou instalaci do nábytku, truhlářských výrobků i v kombinaci s hořlavými materiály. Precizní technické zpracování spolu s celosvětově uznávanou produktovou kvalitou značky Mean Well zaručuje dlouhodobou životnost a udržitelnost osvětlovacího systému.

Jaké modulární možnosti zapojení a PWM stmívání výstupu nabízí PWM-120-12?

PWM stmívatelný LED zdroj PWM-120-12 je navržen pro efektivní napájení a řízení LED osvětlení s využitím vestavěného stmívání „3 v 1". Nabízí flexibilní řešení s přesným stmíváním v celém rozsahu 0–100 % (včetně úplného zhasnutí) a stabilním provozem pro náročné projekty osvětlení. Jas se reguluje modulací PWM výstupu zdroje, čímž je zajištěna konstantní barevná teplota a rovnoměrný jas LED pásků i při nízkých úrovních.

Možné způsoby ovládání:

• 0–10 V - analogové řízení jasu řídicím napětím. Na vstup stmívání (DIM+ / DIM−) se přivede stejnosměrné napětí v rozsahu 0–10 V z řídicí jednotky, stmívače nebo nadřazeného systému.

• 10V PWM - řízení jasu pulzně šířkovou modulací. Tento způsob je odolný vůči rušení a hodí se tam, kde řídicí zařízení (např. modul automatizace) generuje PWM signál.

• Odpor (potenciometr) 0-100 KΩ - nejjednodušší ruční ovládání. Mezi určené svorky se připojí potenciometr; zdroj jím protlačuje vlastní malý řídicí proud a podle nastavené hodnoty odporu mění jas. Otáčením knoflíku tak plynule regulujete jas, podobně jako klasickým otočným stmívačem.

Jaké moderní a pokročilé funkce nabízí elektronika 12V LED zdroje PWM-120-12?

LED zdroj PWM-120-12 kombinuje moderní ochranné prvky, vysokou účinnost 88% a pokročilé funkce řízení, což z něj činí spolehlivé a bezpečné řešení pro široké spektrum interiérových i venkovních LED instalací.

Pokročilé funkční vlastnosti:

• Ochrana proti přetížení - automaticky reaguje na nadměrné zatížení zdroje. V případě překročení maximálního výkonu omezí nebo vypne výstup, čímž chrání elektroniku před poškozením.
• Ochrana proti zkratu - zajišťuje bezpečný provoz při náhodném zkratu na výstupu. Zdroj se okamžitě odpojí nebo omezí proud, aby nedošlo k jeho poškození ani k poškození připojených zařízení.
• Ochrana proti přepětí - chrání zdroj i připojená zařízení před příliš vysokým výstupním napětím. Při překročení bezpečné hodnoty automaticky omezí napětí nebo zdroj vypne.
• Ochrana proti přehřátí - sleduje provozní teplotu a při jejím překročení zdroj omezí výkon nebo se automaticky vypne, aby nedošlo k přehřátí a zkrácení životnosti.
• MM certifikace (Montage on Normally Flammable Materials) - umožňuje bezpečnou instalaci na běžně hořlavé materiály, jako je dřevo nebo nábytkové desky. Vhodné pro integraci do nábytku a truhlářských konstrukcí.
• PFC korekce účiníku (Power Factor Correction) - zvyšuje efektivitu využití elektrické energie, snižuje zatížení elektrické sítě a přispívá k nižší spotřebě energie i stabilnějšímu provozu.
• SELV bezpečné malé napětí (Separated Extra Low Voltage) - bezpečnostní standard, který zajišťuje galvanické oddělení výstupu od vstupu. Díky tomu je minimalizováno riziko úrazu elektrickým proudem při manipulaci s nízkonapěťovou částí.
• IP67 ochrana - termoplastové, zalévané šasi spolehlivě chrání elektroniku proti prachu a dočasnému ponoření do vody, díky čemuž je zdroj vhodný i pro náročné venkovní instalace.
• MTBF: 270,02K @ 25 °C - při plném zatížení, podle metodiky MIL-HDBK-217F.

Vlastnosti napájení:

• Vstupní napětí: AC 90 - 305V (CV - Constant voltage)
• Výstupní napětí: DC 12V | výstupní proud: 10A max | maximální výkon: 120W

Jaká je doporučená výkonová rezerva pro IP20 spínaný zdroj 12V PWM-120-12?

#text_banner#

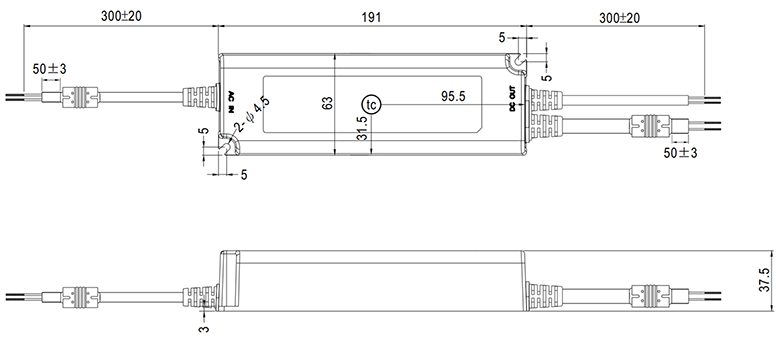

Technický výkres
