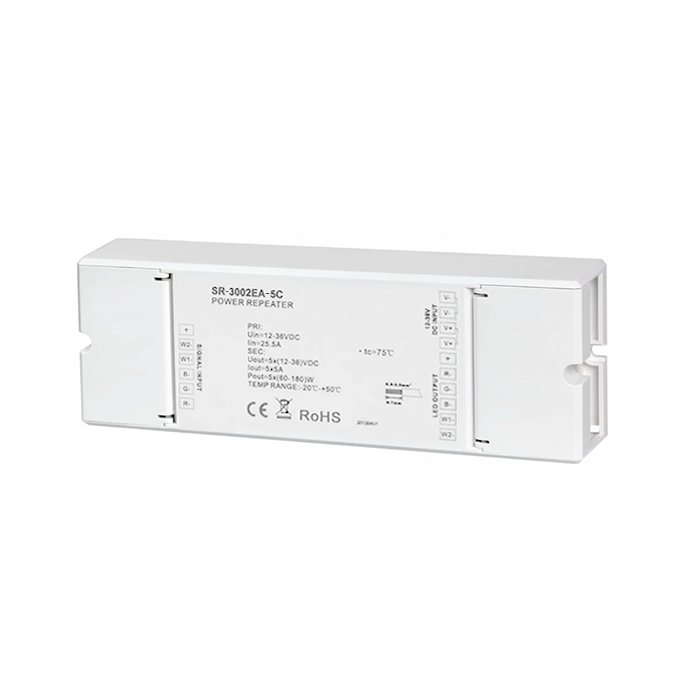

PWM zesilovač LED signálu SR-3002EA-5C | 5x5A

Detailní popis produktu

Pěti kanálový LED zesilovač PWM signálu s označením SR-3002EA-5C je určený pro rozšíření a zesílení řídicího signálu v nízkonapěťových instalacích DC 12-36V jednobarevných CCT, RGB, RGBW i RGB+CCT pásků. Slouží k přenosu PWM signálu z LED stmívače nebo kontroléru na LED pásky či moduly bez ztráty kvality řídícího signálu. Zesilovač nekontroluje jas samostatně, ale přesně kopíruje vstupní PWM signál (dimming, barvy, dynamiku) a zesiluje jej na vyšší proud a výkon. Díky tomu je možné ovládat větší délky LED pásků nebo více světelných okruhů, než dovoluje samotný řídicí prvek. Vyznačuje spolehlivostí a vysokou kvalitou zpracování, kterou garantuje renomovaná značka Lux Miners by Sunricher.

V jakých situacích se SR-3002EA-5C PWM zesilovač LED signálu nejčastěji využívá používá?

Vybrali jsme pro vás nejčastější scénáře, ve kterých se zesilovače LED řídicího signálu používají. Tyto situace vycházejí z reálné praxe návrhu a realizace LED osvětlení, kde je kladen důraz na stabilní provoz, rovnoměrnou intenzitu světla a možnost dalšího rozšiřování instalace.

• Překročení výkonu #tablink#stmivace#LED stmívače## - instalovaný LED pásek příliš dlouhý a celkový příkon instalace je vyšší než výstupní kapacita stmívače.
• Dlouhé trasy #tablink#led-pasky#LED pásků## - zesilovač obnoví výkon i kvalitu signálu a zajistí rovnoměrné osvětlení po celé délce.
• Rozšíření LED instalace bez změny řídicí logiky - umožňuje rozšířit LED instalaci o další pásky či okruhy bez změny stmívače nebo způsobu ovládání.
• Zajištění synchronního stmívání více LED okruhů - zesilovač kopíruje vstupní PWM signál stmívače v reálném čase, čímž zajišťuje naprostou synchronizaci stmívání všech připojených LED pásků.

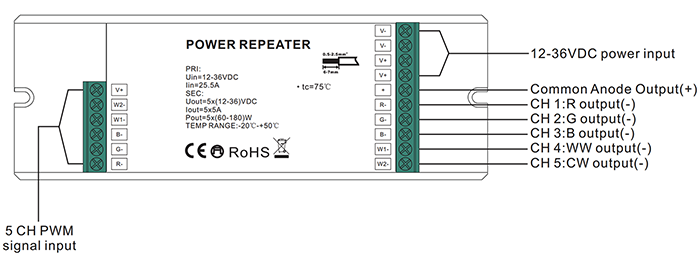

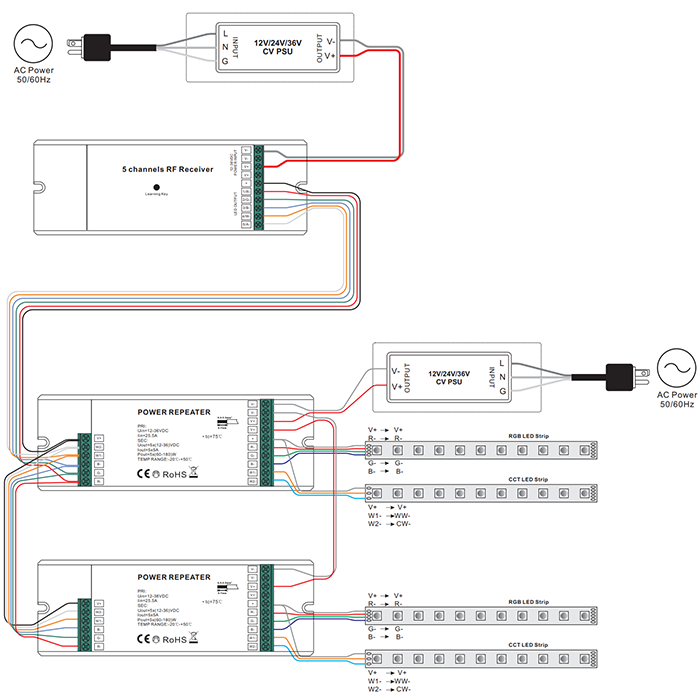

Možné způsoby zapojení:

• DIM | 5x 5A | s možností připojení až 5x bílé LED pásky nebo barevné LED pásky s jednou neměnnou barvou
• CCT | 2x 5A | s možností připojení až 2x CCT LED pásky
• RGB | 3x 5A | s možností připojení 1x RGB LED pásky
• RGBW | 4x 5A | s možností připojení 1x RGBW LED pásky
• RGBWW (RGB + CCT) | 5x 5A | s možností připojení 1x RGBWW LED pásky

Jaké funkce a možnosti zapojení poskytuje pěti kanálový zesilovač PWM signálu SR-3002EA-5C?

5CH PWM zesilovač LED signálu SR-3002EA-5C je navržen jako vysoce výkonné řešení pro profesionální instalace osvětlení, kde je kladen důraz na konzistentní světelné parametry, spolehlivý provoz a možnost modulárního rozšiřování systému.

Pokročilé funkční vlastnosti pro pěti kanálový PWM zesilovač SR-3002EA-5C:

• Rozsáhlá modularita - kompatibilní se všemi svítícími pásky na napětí DC 12/24V.
• Pět kanálů v jednom zesilovači - umožňují samostatné ovládání pěti zátěží jediným stmívačem, čímž šetří místo, snižují náklady i kabeláž a usnadňují synchronizaci kanálů.

Vlastnosti napájení:

• Vstupní napětí: DC 12-36V (CV - Constant voltage)
• Výstupní napětí: DC 12-36V | výstupní proud: 5x5A max | maximální výkon: 5x(60-180)W (v závislosti na napětí 12/36V) - pro vyšší příkon osvětlení je možné neomezené zapojení zesilovačů.

Jaký napájecí zdroj použít pro PWM zesilovač LED pásků SR-3002EA-5C?

Technologie PWM (Pulse Width Modulation) stmívání LED pásků přirozeně generuje drobné zvukové projevy. Použitím vhodného napájecího zdroje však lze tyto projevy minimalizovat na úroveň, která je pro lidské ucho prakticky nepostřehnutelná. #tablink#zdroje#Stmívatelné zdroje vhodné pro PWM modulaci## byly pečlivě otestovány ve spojení se zesilovačem SR-3002EA-5C a prokazují vynikající kompatibilitu. Díky tomu je lze doporučit pro dosažení optimálních výsledků. (Při použití napájecích zdrojů jiných výrobců nelze zaručit nízkou úroveň akustického diskomfortu).

#text_banner#

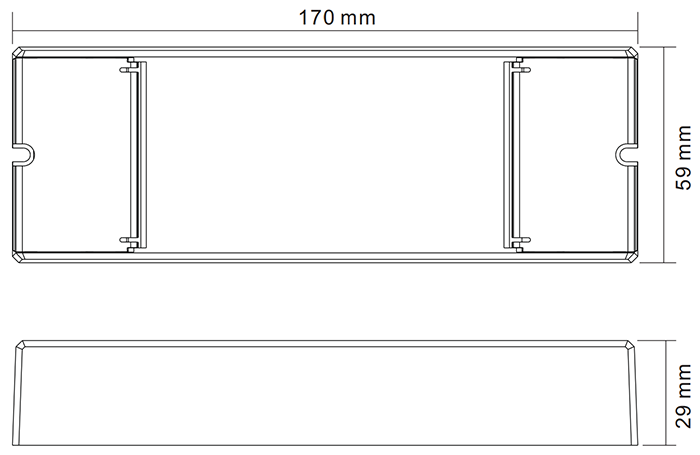

Technický výkres
