DALI master řídicí jednotky dávají zařízením na sběrnici DALI adresy, rozdělí je do skupin, uloží scény a podle nastavení světla ovládají. Ve výpisu je řídicí jednotka DALI-2 na DIN lištu, broadcast modul pro rozšíření linky a brána, která DALI propojí se systémem KNX. Jak systém DALI funguje, vysvětluje Řídicí systém DALI, ostatní systémy najdete v kategorii LED ovladače.
#showmore#
Co umí řídicí jednotka DALI-2?
Řídí až 64 stmívačů, spínačů nebo LED zdrojů a přijímá hlášení až od 64 tlačítek a senzorů DALI-2. Ovládaná zařízení sdružíte do 16 skupin a připravíte 16 scén. Jednotka má hodiny a zvládne až 256 časových úloh, například ranní rozsvícení nebo večerní ztlumení, a u pásků s laditelnou bílou umí během dne měnit teplotu bílé podobně jako denní světlo. Vestavěný zdroj sběrnice dodá 230 mA a přepínačem ho vypnete, když už na lince zdroj máte. Nastavuje se programem v počítači přes USB, obvykle to udělá elektrikář nebo integrátor.
Kdy přidat broadcast modul nebo bránu KNX?
Broadcast modul přidejte, když potřebujete víc svítidel, než jedna linka pojme, a stačí, aby svítila stejně. Modul zabere na hlavní lince jednu adresu a na svém výstupu napájí a řídí až 64 dalších svítidel bez adresování. Takových modulů může být na lince víc. Bránu KNX volíte, když budovu řídí systém KNX. Brána má dvě linky DALI, každou s vlastním zdrojem sběrnice a až 64 zařízeními, a programuje se v programu ETS. Víc o KNX najdete na stránce Řídicí KNX systém.
Řazení produktů
Značky
značka
vstupní napětí
třída krytí
výstupní signál
počet ovládaných zón
typ dálkového ovládání
způsob stmívání a ovládání
druh zařízení
zpřesnění způsobu stmívání a ovládání
Výpis produktů
- DALI Broadcast modul SR-2400BRC s podporou DALI DIM, XY, RGBWA, TC
- Rozšiřující modul #tablink#master#DALI master## řídicí jednotky
- Rozsáhlá DALI kompatibilita - se všemi DALI DT6, DT8 systémy na trhu
- DALI BUS zdroj - s výstupním proudem sběrnice 150mA max.
- Detekce a monitorování chyb - s indikací pomocí vestavěných LED diod
- Funkce: ⚫ rozšiřující modul s možností dosažení až 4096 DALI adres
- Vstupní napětí: AC 100～240V || Výstupní napětí: DC 16V
- Plastový skelet pro pasivní chlazení okolním vzduchem s třídou krytí IP20
- DALI certifikované zařízení DiiA - PROFI produktová kvalita pro komplexní světelné systémy
- KNX DALI brána se dvěma DALI kanály
- Rozsáhlá DALI kompatibilita - se všemi DALI a DALI2 systémy na trhu
- Podporuje zařízení DT6 a DT8 (Tc, XY, RGB) pro ovládání svítidel i DALI‑2 prvky
- Integrovaný DALI BUS zdroj - s výstupním proudem sběrnice 250mA max./1 kanál
- Funkce: ⚫ integrace DALI zařízení do systémů KNX
- Mini USB port - pro připojení k PC a programování pomocí SW ETS
- Vstupní napětí: AC 100～240V || Výstupní napětí: DC 16V
- Produktový design pro montáž na DIN lištu - do elektrického rozvaděče
- Plastový skelet pro pasivní chlazení okolním vzduchem s třídou krytí IP20
- DALI-2 certifikované zařízení DiiA - PROFI produktová kvalita pro komplexní světelné systémy

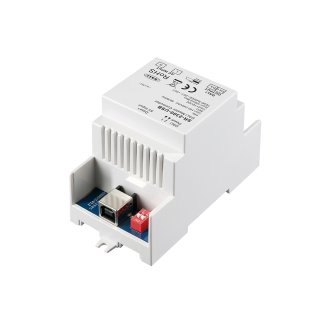

- DALI-2 Master Controller s podporou DALI DT6, DT7, DT8 Tc, DT8 XY, DT8 RGBWA
- Rozsáhlá DALI kompatibilita - se všemi DALI a DALI2 systémy na trhu
- Podporuje zařízení DT6 a DT8 (Tc, XY, RGBWA) pro ovládání svítidel i DALI‑2 prvky
- Integrovaný DALI BUS zdroj - s výstupním proudem sběrnice 230mA max.
- Vestavěná baterie a RTC s podporou konfigurace časových úloh
- Funkce: ⚫ řízení a správa osvětlovacích DALI systémů
- USB port - pro připojení k PC a nastavení v konfiguračním programu výrobce
- Vstupní napětí: AC 100～240V || Výstupní napětí: DC 16V
- Produktový design pro montáž na DIN lištu - do elektrického rozvaděče
- Plastový skelet pro pasivní chlazení okolním vzduchem s třídou krytí IP20
- DALI-2 certifikované zařízení DiiA - PROFI produktová kvalita pro komplexní světelné systémy
