Řídicí KNX systém

Řídicí KNX systém je otevřený standard pro automatizaci budov, ve kterém si vypínače, čidla a akční členy posílají povely po společné sběrnici. Jedna instalace tak řídí osvětlení, žaluzie, topení i větrání. Osvětlení na DALI do KNX připojíte přes bránu KNX DALI-2, kterou v této kategorii nabízíme. Jak světlo řídit bez KNX, ukazuje kategorie LED ovladače.

#showmore#

Co je KNX a jak funguje?

KNX propojuje zařízení v domě tenkým dvoužilovým kabelem, po kterém jdou povely a zároveň bezpečné malé napětí kolem 30 V DC pro elektroniku přístrojů. Kabel se natáhne k vypínačům, čidlům a k akčním členům, tedy spínacím a stmívacím modulům v rozvaděči, souběžně se silovými rozvody. Protože se musí položit ještě před omítkou, plánuje se KNX hlavně do novostaveb a velkých rekonstrukcí. Řízení je rozložené mezi přístroje, takže porucha jednoho vypínače nebo akčního členu neovlivní ostatní přístroje. Přístroje s logem KNX vyrábí přes 500 firem a vzájemně spolu fungují, protože standard je mezinárodní a nepatří jediné značce. Co má které tlačítko dělat, nastaví integrátor v programu ETS.

Jak do KNX připojit LED osvětlení?

Nejjednodušší cesta vede přes DALI: svítidla a LED pásky dostanou stmívače DALI a ty propojí s KNX brána v rozvaděči. KNX pak řeší, kdo a kdy světlo ovládá, a DALI se stará o jas a barvu každého svítidla zvlášť. LED pásky na 12 až 36 V ovládají stmívače z kategorie DALI stmívače PWM 12V-24V DC, světla na 230 V moduly z kategorie DALI stmívače 230V AC pro svítidla a žárovky. Svítidla, která mají stmívatelný driver DALI už vestavěný, připojíte na sběrnici přímo. Brána ovládá stmívače a drivery DALI i DALI-2 různých výrobců, nejen naše stmívače. Jak funguje samotná sběrnice DALI a jak se zapojuje, vysvětluje stránka Řídicí systém DALI.

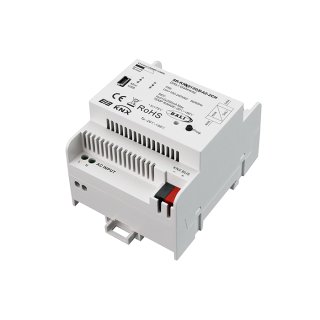

Co brána KNX DALI-2 umí a co k ní potřebujete?

Brána má dvě samostatné linky DALI a na každou připojíte až 64 zařízení, celkem tedy 128. Svítidla rozdělíte do 16 skupin a 16 scén na každé lince, takže jedním povelem z KNX rozsvítíte celou kancelář nebo v obýváku nastavíte scénu na film. Zdroj pro sběrnici DALI má brána v sobě pro každou linku zvlášť, samostatný zdroj DALI tedy nekupujete. Napájí se ze sítě 100–240 V AC a montuje se na DIN lištu do rozvaděče. Zpětně hlásí do KNX, v jakém stavu svítidla jsou, integrátor je tak může ukázat i ve vizualizaci, tedy v aplikaci v telefonu nebo na dotykovém panelu.

U zařízení DT8, tedy typu DALI pro barvu a teplotu bílé, brána nastaví odstín jedním povelem. Stmívač DT6 řídí každý kanál zvlášť a každý zabere jednu adresu: pro pásek CCT dvě, pro RGBW čtyři. Barvu a teplotu bílé pak integrátor nastaví poměrem kanálů. Na jednu linku tak připojíte nejvýš 16 stmívačů RGBW. Brána je na lince DALI jediný řídicí prvek, tlačítka a čidla pohybu proto připojíte do KNX, ne na linku DALI. Instalaci KNX brána sama nenahradí. Potřebujete instalaci KNX se zdrojem sběrnice a integrátora, který bránu v ETS naprogramuje. Do rozpočtu proto vedle brány a stmívačů počítejte i jeho práci.

KNX, nebo samotné DALI?

Pokud chcete řídit jen osvětlení, stačí DALI s vlastní řídicí jednotkou a KNX nepotřebujete. Obvykle vyjde levněji a zvládne skupiny, scény i čidla pohybu. Řídicí jednotky najdete v kategorii DALI master řídicí jednotky. KNX se vyplatí, když má jeden systém ovládat celý dům nebo budovu a světlo reagovat třeba na stažení žaluzií, alarm nebo odchod z domu. Brána KNX DALI-2 je pak spojka mezi oběma světy: KNX dál řídí budovu a DALI se stará o světlo.
