Kabely pro LED pásky
Kabely v této kategorii jsou slaboproudé a liší se dvěma věcmi: počtem žil a průřezem. Počet žil určuje typ pásku — jednobarevný potřebuje dvě, CCT tři, RGB čtyři, RGBW pět a RGBWW šest. Průřez volíte podle délky trasy a proudu, který po ní poteče. Podle tvaru pak vybíráte mezi plochým kabelem do profilu, kulatým na delší přívody a textilním tam, kde je vedení vidět a má vypadat dobře. Všechny jsou určené pro nízké napětí, ne pro síťový rozvod.
#showmore#

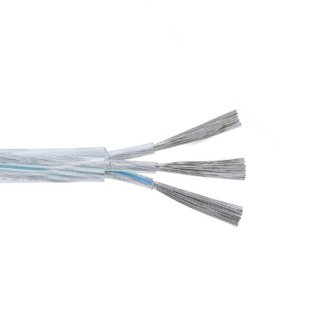

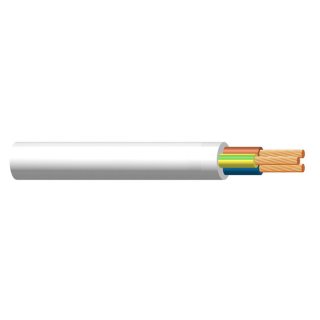

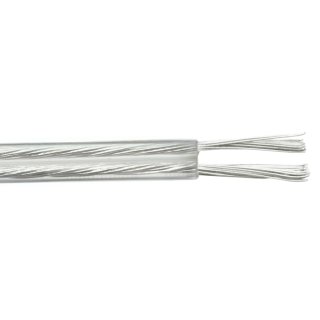

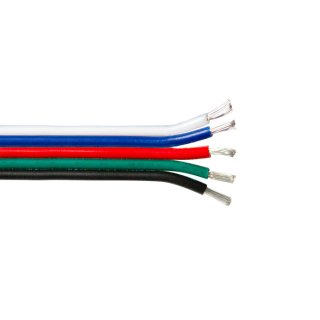

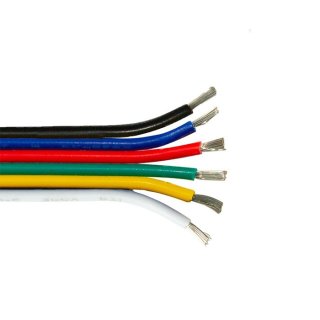

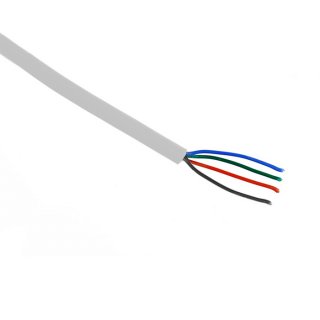

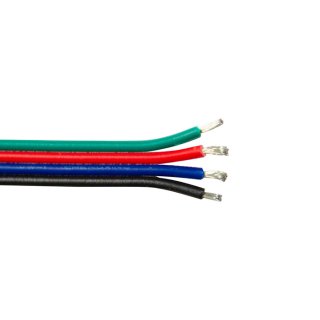

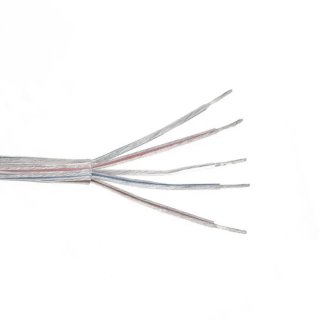

Ploché a tenké kabely jsou stavěné přímo pro pásky: dvoužilové SMYp v černé a bílé a transparentní TLYp 2×0,5 mm² k jednobarevným páskům, dále CCT 3×0,35 mm², RGB 4×0,3 mm², RGBW 5×0,3 mm² a RGBWW 6×0,5 mm², všechny se značením žil, které vám pořadí napoví. Plochý profil se vejde pod pásek do hliníkové lišty i do úzké drážky v nábytku. Kulaté kabely s větším průřezem — transparentní TEKLight 3×0,75 a 5×0,75 mm², trojlinka H03VV-F 3×0,75 mm² a kulatý RGB 4×0,5 mm² — jsou na delší přívody od zdroje k pásku, kde by tenčí vodič ztratil příliš napětí. A textilní kabely 2×0,35 mm² v opletu z rayonu, tedy umělého hedvábí, výrobce uvádí jako vhodné pro nízkonapěťové a slaboproudé elektroinstalace do 48 V. Řežeme je na míru jako jeden souvislý kus, nebo je dodáváme v originálním balení po padesáti metrech.
Kolik žil potřebuje váš pásek?
Tolik, kolik má pásek pájecích plošek: dvě u jednobarevného, tři u CCT, čtyři u RGB, pět u RGBW a šest u RGBWW. U barevných pásků je jedna žíla společná a zbylé vedou k jednotlivým kanálům.
Kabel si tedy vybíráte podle pásku, ne podle zdroje. K jednobarevnému pásku stačí dvoužilový, CCT pásek s nastavitelnou teplotou světla potřebuje tři žíly, RGB čtyři, RGBW pět a RGBWW šest. Vyšší počet žil nevadí, nevyužité necháte nezapojené; nižší počet ale všechny kanály pásku neobslouží.
Jinak je to u digitálních SPI pásků, kde jedna žíla nevede výkon, ale datový signál — a u typů s hodinovým signálem jsou datové žíly dvě. Vedení mezi řadičem a páskem proto veďte co nejkratší a zbytek trasy pokryjte napájecím kabelem, ne prodlužováním datového vodiče.
Jaký průřez zvolit?
Takový, aby úbytek napětí na přívodu nepřesáhl pár procent — u 12 V zhruba 0,6 V, u 24 V dvojnásobek. Krátké propojky mezi kusy pásku zvládne 0,3 až 0,5 mm², delší přívod od zdroje řešte průřezem 0,75 mm².
Odpor přívodu spočítáte jako 0,0175 × dvojnásobek délky v metrech ÷ průřez v mm² — dvojnásobek proto, že proud teče tam i zpět. Výsledek v ohmech vynásobíte proudem a máte úbytek ve voltech. Příklad: pět metrů pásku s příkonem 9,6 W na metr odebírá 48 W, tedy 4 A při 12 V. Tři metry přívodu z 0,5 mm² mají odpor 0,21 Ω, což dělá úbytek 0,84 V, na 12 V už znatelný. Při 0,75 mm² klesne na 0,56 V a to už je v pořádku.
Tentýž pásek na 24 V odebírá jen 2 A a úbytek na stejném vodiči je poloviční. To je hlavní důvod, proč se delší trasy navrhují na 24 V — nejen kvůli pásku, ale i kvůli přívodu. Celý postup výběru napájení rozebírá rádce Jak vybrat napájení LED pásků 12V nebo 24V.
Kam se hodí plochý, kulatý a textilní kabel?
Plochý pod pásek a do profilu, kulatý na delší přívod, textilní tam, kde je kabel vidět. Všechny tři skupiny jsou na stejné napětí, liší se tvarem, průřezem a prostředím, do kterého patří.
Plochý kabel má nízký profil, takže se vejde do hliníkové lišty vedle pásku nebo pod něj, projde spárou v nábytku a nevytváří pod sádrokartonem nerovnosti. U dvoužilových se vyplatí vybírat barvu pláště podle podkladu: černý k tmavému profilu a za televizi, bílý do světlého nábytku a na omítku, transparentní na sklo a na zrcadlo, kde má kabel zmizet.
Kulatý kabel se lépe protahuje chráničkou i ohebným husím krkem a díky většímu průřezu unese delší trasu. Mezi třížilovým a pětižilovým TEKLightem rozhoduje typ pásku na konci — tři žíly k CCT, pět k RGBW — a stejně se rozhodujete mezi plochým RGB 4×0,3 mm² na krátkou propojku a kulatým RGB 4×0,5 mm² na přívod přes celou místnost. Pocínované lanko navíc neoxiduje a lépe se pájí, takže spoj vydrží i ve vlhku.
U textilních kabelů rozhoduje vzhled. Oplet z rayonu, měděné lankové vodiče a dvojitá PVC izolace z nich dělají vedení, které se nemusí schovávat — naopak se stává součástí interiéru: podél trámu, po zdi k závěsnému svítidlu, po polici. Vybírat můžete od černé a bílé přes šedou, stříbrnou a hnědou po zlatou, červenou, modrou, oranžovou i žlutou, a také v pruhovaném a vzorovaném provedení. Jsou to kabely pro suchý interiér, takže ven ani do zdi nepatří. Používají se i při kompletaci svítidel na míru a najdete je mezi komponenty pro výrobu svítidel.
Jak kabel připojit, aby spoj vydržel?
Značení žil vám pořadí napoví; před zapájením si ho ověřte proti ploškám pásku. U dvoužilových stačí rozlišit plus a minus — přehození polarity jednobarevný pásek nezničí, jen nerozsvítí.
Spoj se dá udělat konektorem nebo pájením. Konektor je rychlejší a jde rozebrat, pájený spoj je spolehlivější tam, kde je vystavený tahu nebo vibracím — v autě, v karavanu, na lodi. V obou případech spoj zaizolujte a ve vlhku ho přetmelte silikonem: krytí pásku končí u jeho konce, takže spoj si zaslouží ochranu vlastní. Konektory a koncovky najdete v příslušenství k LED páskům, zdroje v LED zdrojích a ve stmívatelných zdrojích pro LED pásky.
Proč kabelům rozumíme?
Kabely k páskům nejen prodáváme, ale také zapojujeme, a svítidla s textilním kabelem kompletujeme na zakázku. Víme proto, který oplet snese ohyb kolem rohu, aniž by se rozpáral, a od kterého průřezu se už na plošku pásku pájí těžko.
Nevíte, jaký průřez na svou délku zvolit? Napište nám, kolik metrů pásku budete napájet, jaký má příkon na metr a jak dlouhý bude přívod od zdroje. Spočítáme úbytek a doporučíme konkrétní kabel.
