Systém PUSH to DIM

Systém PUSH to DIM, zkráceně PUSH-DIM, umožňuje ovládat světlo obyčejným nástěnným tlačítkem: krátkým stiskem ho zapnete i vypnete, podržením nastavíte jas. Tlačítko se připojí přímo ke stmívači nebo převodníku, takže pro samotné tlačítko nepotřebujete řídicí jednotku ani aplikaci. V této kategorii jsou stmívače, spínače a převodníky, které mají vstup PUSH-DIM a zároveň umí i rádiové ovládání, chytrou domácnost nebo DALI. Další způsoby řízení světla shrnuje kategorie LED ovladače.

• Stmívače
• Spínače
• Převodníky

#ShowMore#

Jak PUSH-DIM ovládání funguje?

Stmívač pozná podle délky stisku, co po něm chcete. Krátký stisk světlo rozsvítí nebo zhasne. Když tlačítko držíte, jas plynule stoupá nebo klesá, a jakmile ho pustíte, světlo zůstane na nastavené úrovni. Při dalším držení se směr obrátí, takže když jste naposledy stmívali, teď budete přidávat. Stmívač si obvykle pamatuje poslední jas a po krátkém stisku se k němu vrátí. Tlačítek můžete ke stmívači připojit několik vedle sebe, třeba u vchodu do místnosti a u postele, a všechna ovládají totéž světlo.

Jedno tlačítko může naopak ovládat i více stmívačů, třeba u dlouhého pásku napájeného z několika míst. Použijte k tomu stmívače stejného typu. Časem se může stát, že jeden stmívač přidává a druhý ubírá. Pokud to stmívač umí, srovnáte je delším podržením tlačítka, postup uvádí návod.

Jaké tlačítko a jak ho zapojit?

Potřebujete tlačítko, které po stisku samo odskočí zpátky, běžný vypínač s pevnou polohou nefunguje. V katalozích výrobců vypínačů ho najdete jako tlačítkový ovládač, většinou ve stejném designu jako vypínače. Vyberte ho bez podsvícení, protože doutnavka nebo LED v tlačítku propouští malý proud a stmívač by mohl blikat. Jak se tlačítko zapojí, poznáte podle označení svorek a podle návodu. U stmívačů DALI, i těch pro pásky, a u modulů na 230 V tlačítko spíná fázi. Fázi pro tlačítko berte ze stejného jističe jako stmívač. U rádiových a ZigBee stmívačů pro LED pásky bývá vstup označený PUSH a GND a tlačítko na něm spíná jen malé napětí ze stmívače. Na takový vstup nikdy nepřivádějte 230 V, stmívač by se zničil. Více tlačítek se zapojuje paralelně na stejný vstup, nejdelší povolenou délku vodičů uvádí návod. Práci s 230 V svěřte elektrikáři.

Který stmívač s PUSH-DIM vybrat?

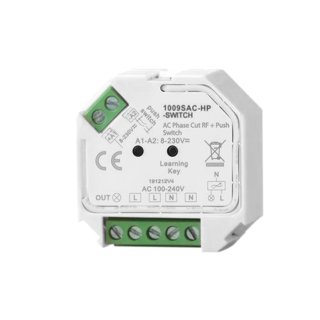

Stmívač vybíráte podle toho, co svítí, a podle toho, jestli chcete kromě tlačítka i jiné ovládání. Pro LED pásky na nízké napětí jsou tu stmívače, které vedle tlačítka poslouchají i rádiový ovladač nebo chytrou domácnost ZigBee, dále stmívače DALI a jeden výkonný stmívač s několika druhy vstupů. Najdete je v kategorii PUSH-DIM stmívače PWM 12V-48V DC. Pro světla na 230 V jsou moduly do krabice za vypínač a na DIN lištu. Vedle tlačítka je ovládnete přes RF, ZigBee, Matter nebo DALI, nabízí je výběr PUSH-DIM stmívače 230V AC pro svítidla a žárovky. Jen na zapínání a vypínání poslouží PUSH-DIM spínače 230V AC. U stmívačů DALI v této nabídce platí buď tlačítko, nebo řízení z DALI, obojí současně nejde. Když tedy začnete s tlačítkem a později přejdete na DALI, tlačítko zachováte přes převodník.

Jak propojit tlačítko s jiným systémem?

Když stmívač vstup pro tlačítko nemá, pomůže převodník, který stisk tlačítka převede na povel jiného systému. Převodník pro rádiové ovládání udělá z tlačítka další ovladač systému RF a převodníky pro DALI připojí na sběrnici až čtyři tlačítka. Další převodníky změní povel z tlačítka, z rádiového ovladače nebo ze ZigBee na DALI nebo na řídicí napětí 0/1–10 V, kterým se stmívají zdroje některých svítidel. Najdete je v kategorii PUSH-DIM převodníky řídicího signálu. O DALI podrobně píšeme na stránce Řídicí systém DALI. Jak funguje rádiové ovládání, vysvětluje Systém RF pro dálkové ovládání osvětlení a elektroniky.
