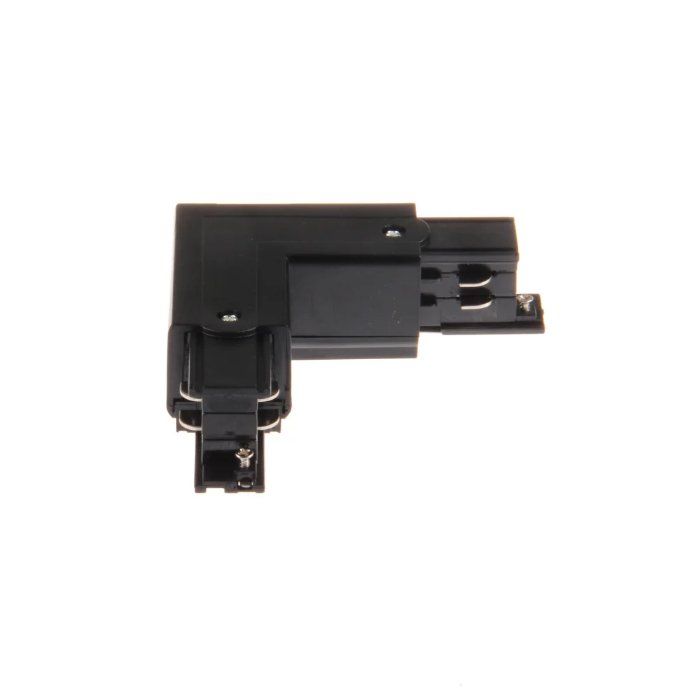

Spojovací konektor L-R pro kolejnicový systém 3F-SS | 230V | 3x16A

Detailní popis produktu

Rohový spojovací konektor pro kolejnicový systém s technickým označením L-R (s pravostranným umístěním zemnícího PE kontaktu) slouží k elektrickému a mechanickému propojení dvou 3F kolejnic a umožňuje vytvářet modulární konfigurace osvětlení systému Global Track 3F | 230V.

Důležité prodejní informace

Předmětem objednání a dodání zboží je pouze L-R spojka pro třífázová kolejnice 3F-SS | 230V ve vybrané povrchové úpravě / barvě. Doporučujeme dokoupit také montážní komponenty, které zajistí bezchybnou funkčnost, vyšší flexibilitu při instalaci a celkově čistý estetický vzhled vašeho osvětlení.

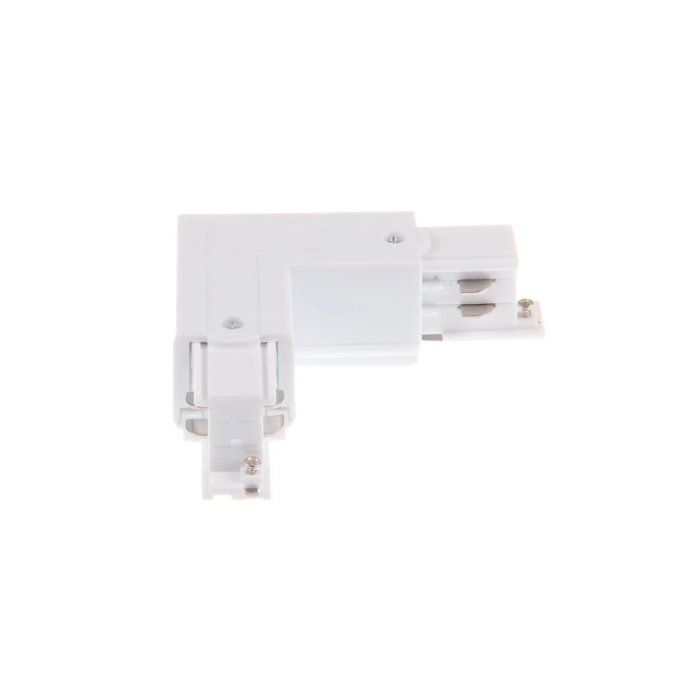

• Povrchová úprava / barva: Černá | Bílá

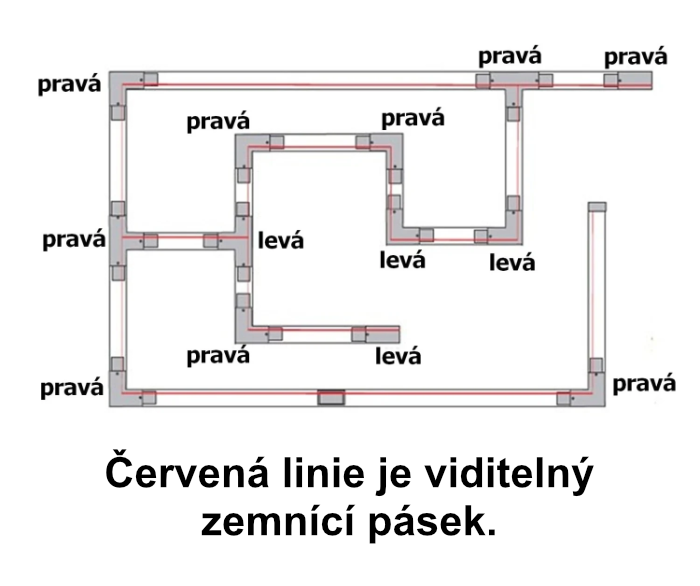

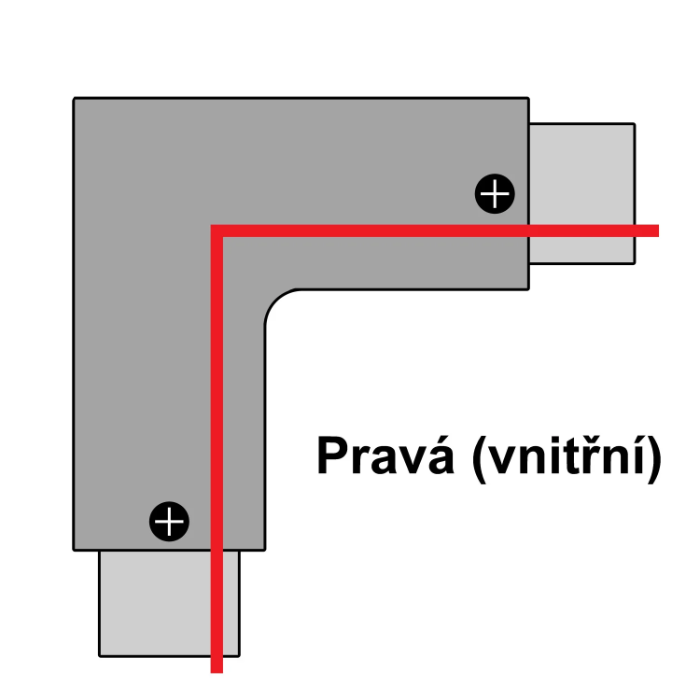

• Orientace PE vodiče - R (Right) pravá: přiložený produktový a technický výkres zobrazuje orientaci zemnícího vodiče pomocí červené linie.  Aby bylo možné komponenty správně propojit, musí být konektory s polaritou zemnícího vodiče vždy natočeny proti sobě – pouze tak lze zajistit elektrickou kompatibilitu i bezpečnost celého kolejnicového systému. Výkres znázorňuje pohled zespodu směrem ke stropní instalaci, tedy přesně tak, jak bude kolejnice po montáži vnímána při pohledu ze země. Tento orientační pohled je zásadní pro správné určení polohy konektoru a orientace PE vodiče při instalaci.

Proč si jednoduše oblíbíte třífázový spojovací konektor L-R?

• Umožňuje vytvářet modulární, komplexní světelná řešení s využitím #tablink#montaz#kolejnic## a #tablink#podobne#kompatibilních spojovacích prvků##.
• Třífázový systém umožňuje rozdělení svítidel do tří samostatně ovládaných světelných okruhů, každý s proudovým zatížením až 16 A. Díky tomu lze v rámci jedné kolejnice nezávisle řídit různé skupiny svítidel, vytvářet variabilní světelné scény a efektivně rozložit elektrické zatížení podle aktuálních provozních potřeb.

Technické upozornění

Upozorňujeme, že konektory s obdobným vzhledem se mohou lišit orientací zemnícího vodiče (PE). Pro zajištění správné funkce a elektrické bezpečnosti je nutné vždy ověřit jeho umístění v kolejnici a vybrat odpovídající typ konektoru.

#text_banner#

Technický výkres
