Global Track 3F je třífázový kolejnicový systém osvětlení na síťové napětí 230 V. Do jedné lišty se dá zavěsit libovolná kombinace svítidel, rozdělit je do tří nezávisle spínaných okruhů a kdykoli přeskupit — bez zásahu do elektroinstalace. Je to dlouhodobě zavedený standard, se kterým se potkáte v obchodech, galeriích i v bytech s otevřenou dispozicí.

#showmore#

Tahle stránka popisuje systém jako celek: jak funguje třífázová lišta, jak se plánuje trasa, kolik unese a co obnáší montáž. Konkrétní svítidla a jednotlivé komponenty najdete na navazujících stránkách.

Jak třífázový systém funguje

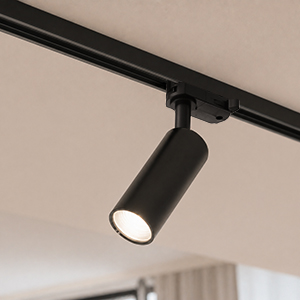

V liště jsou vedle sebe uložené tři fázové vodiče, nulový a ochranný — dohromady pět vodičů. Adaptér svítidla se dotýká vždy jen jedné z fází a kterou, to určíte přepínačem přímo na adaptéru při nasazování. Tři svítidla na téže liště tak mohou být ovládaná třemi různými vypínači.

Prakticky to znamená, že jedním systémem pokryjete několik světelných scén: jednu skupinu na základní osvětlení, druhou na akcentní nasvícení zboží nebo obrazů, třetí na náladové světlo. Zařazení svítidla do skupiny navíc můžete kdykoli změnit — stačí svítidlo vyjmout, přepnout fázi a vrátit zpět.

Jednookruhová lišta tuhle možnost nemá a dodatečně se přidat nedá. Rozdíl je v počtu vodičů, tedy v samotné liště.

Jak naplánovat trasu

Systém se skládá z rovných dílů lišty a spojek, kterými se skládá tvar. K dispozici jsou rovné spojky v krátké a dlouhé variantě, L spojky pro pravoúhlý roh, T spojky pro odbočku a křížová spojka X pro křížení dvou tras. Flexibilní spojka umožní mírné zalomení mimo pravý úhel.

Při návrhu postupujte v tomhle pořadí:

1. Zakreslete půdorys a vyznačte, co má být osvětlené — regály, pracovní deska, obrazy, jídelní stůl.

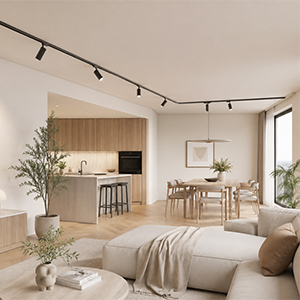

2. Veďte lištu rovnoběžně s tím, co osvětlujete. Nad kuchyňskou linkou obvykle 60 až 80 cm od stěny, v obchodě rovnoběžně s regály.
3. Určete polohu přívodu — od něj se odvíjí, jestli použijete levou, nebo pravou napájecí koncovku.
4. Doplňte spojky podle tvaru trasy a volné konce uzavřete koncovkami.
5. Až nakonec počítejte metry a rozmístěte svítidla.

Hlídejte při tom orientaci dílů. Všechny díly musí mít ochranný vodič ve stejné poloze, jinak adaptéry v jedné části trasy nepůjdou nasadit. Právě proto se spojky dodávají v levém a pravém provedení.

Kolik systém unese

Kolejnice 3F-SS je dimenzovaná na 16 A na fázi, tedy zhruba 3 680 W na okruh a přes 11 kW celkem. To je tolik, že se do toho běžná instalace nevejde — skutečným limitem je jištění přívodního okruhu, ne lišta.

Postup je jednoduchý: sečtěte příkon všech svítidel v jedné skupině, porovnejte s jištěním okruhu, který skupinu napájí, a nechte si rezervu — neplánujte přes 70 % jmenovité hodnoty. U LED svítidel je to spíš formalita: deset reflektorů po 20 W je 200 W, patnáct lineárních po 60 W je 900 W.

Způsoby montáže

Přisazená

Lišta se šroubuje přímo na strop. Nejjednodušší a nejrychlejší varianta, vhodná do většiny prostorů.

Závěsná

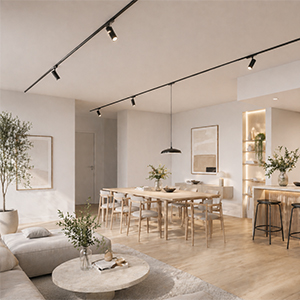

Lišta visí na lankách v požadované výšce. Hodí se do vysokých prostorů, kde by světlo od stropu nedosvítilo, a nad jídelní stoly či prodejní pulty. Lanka rozmístěte tak, aby se lišta neprověšovala.

Do podhledu

Lišta se umístí v úrovni podhledu. Vypadá nejčistěji, ale musí se s ní počítat už při jeho stavbě.

Montáž krok za krokem

Připojení lišty k rozvodu smí provést pouze osoba s elektrotechnickou kvalifikací podle platných předpisů. Nasazování svítidel do namontované lišty už zvládne kdokoli.

1. Odpojte přívod a ověřte zkoušečkou, že je okruh bez napětí.
2. Vyznačte trasu na stropě, zkontrolujte polohu vedení a nosnost podkladu.
3. Připevněte lištu hmoždinkami po zhruba 50 cm, nebo namontujte závěsné sady.
4. Spojte díly a průběžně kontrolujte, že mají ochranný vodič ve stejné poloze.
5. Zapojte napájecí koncovku a volné konce uzavřete koncovkami.
6. Zapněte přívod a nechte provést výchozí revizi.
7. Nasaďte svítidla, přepínačem na adaptéru zvolte fázi a nasměrujte je.

Global Track, nebo magnetický systém

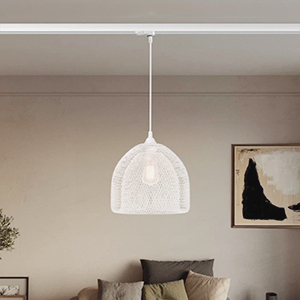

Global Track pracuje se síťovým napětím a nepotřebuje zdroj. Jeho hlavní výhoda je šíře sortimentu: kromě reflektorů a lineárních svítidel na něj pověsíte i dekorativní lustry a objímky pro klasické žárovky s paticí E27 a E14.

Magnetické systémy pracují s bezpečným malým napětím, obvykle 48 V, a proto potřebují samostatný zdroj. Nabízejí subtilnější lištu k zapuštění do podhledu a svítidla, která drží magnetem kdekoli po délce, ale sortiment je omezený na bodovky a lineární moduly — dekorativní lustr na ně nenasadíte.

Systémy nejsou vzájemně kompatibilní. Volba systému je tedy zároveň volbou toho, jaká svítidla budete moci používat i za pár let.

Časté dotazy

Dá se systém rozšířit později?
Ano, a je to jeho hlavní přednost. Lištu prodloužíte spojkou o další díl, tvar změníte výměnou spojky a svítidla dokoupíte kdykoli.

Můžu na jedné liště mít různé značky svítidel?
Ano, pokud mají adaptér pro třífázovou 230V lištu. Global Track 3F je rozšířený standard.

Jak se pozná, do které fáze je svítidlo zapojené?
Podle polohy přepínače na adaptéru. Přepnutí je otázka několika sekund a nevyžaduje nářadí ani elektrikáře — jen svítidlo z lišty vyjměte a vraťte.

Potřebuji revizi?
Připojení lišty k rozvodu je zásah do elektroinstalace, takže ano. Nasazování svítidel už ne.

Dá se lišta zkrátit?
Standardní díly se dodávají v pevných délkách a doporučujeme trasu složit z nich. Zkracování je zásah do výrobku a měl by ho posoudit elektrikář.
