Svítidla a moduly systému SERPENT
SERPENT od polského výrobce KLUŚ je lineární systém, ve kterém se rovné a obloukové moduly skládají do jednoho nepřerušeného světelného tahu. Z týchž dílů složíte přímou linku, oblouk, kruh i mnohoúhelník, a to přisazeně na strop či na stěnu, nebo zavěšeně se svícením nahoru i dolů.
#showmore#
Z jakých modulů se tah skládá?
Rovné moduly jsou v délkách 843, 1123, 1403, 1683 a 1963 mm. Oblouky se dodávají jako čtvrtkruhy o poloměrech 600 a 750 mm a jako půlkruhy o poloměrech 400, 600 a 750 mm; k tomu patří rohové spojky pro odbočení v pravém úhlu ve dvou rovinách.
Příkon modulů je 18 až 48 W podle délky a poloměru. Šířka profilu je 28 až 56 mm podle varianty, takže linka zůstane v pohledu subtilní i tam, kde vede přes celý strop.
Kruh složíte ze čtyř čtvrtkruhů téhož poloměru, mnohoúhelník z rovných dílů a rohových spojek. Poloměr se volí podle toho, kolik místa má linka v půdorysu zabrat: čtvrtkruh o poloměru 400 mm zatočí do pravého úhlu na půl metru, poloměr 750 mm potřebuje skoro metr, zato je oblouk mírnější a přechod na rovný díl méně nápadný.
Jakou hodnotu UGR a Ra má lineární tah?
Podání barev je Ra 90, na vyžádání Ra 95. Teploty chromatičnosti jsou 3000 a 4000 K, další na přání.
S mikroprizmatickým difuzorem udává výrobce UGR pod 19 v referenčním prostoru. ČSN EN 12464-1 ed. 2 stanovuje pro kancelářská pracoviště mez UGRL nejvýše 19, ta ale platí pro soustavu v konkrétní místnosti, ne pro svítidlo samo — údaj výrobce je vstup do výpočtu, ne jeho výsledek. U opálového difuzoru a u variant s nepřímou složkou se hodnota liší.
Optiku vybíráte podle toho, co má linka dělat: mikroprizmatický difuzor tam, kde se hlídá oslnění, bodovou optiku nebo jejich kombinaci pro řízený svazek, opálový difuzor tam, kde má tah svítit rovnoměrně po celé délce. Světelný tok každého modulu uvádíme v parametrech u konkrétní varianty.
Jak se systém napájí a stmívá?
Systém se dodává v provedeních 24 V DC i 230 V AC. U síťové varianty je zdroj skrytý uvnitř tělesa, takže v podhledu neřešíte místo pro napájecí box ani přístup k němu; u varianty na 24 V se zdroj volí zvlášť podle délky tahu mezi LED zdroji 24 V.
Volba napětí rozhoduje o počtu napájecích míst. U síťové varianty stačí jeden přívod na modul se zabudovaným zdrojem, u varianty na 24 V se počítá s úbytkem napětí na přívodu, takže dlouhý tah se napájí z více míst nebo z obou konců. Který způsob vyjde v konkrétní dispozici lépe, spočítáme z délky tahu a příkonu modulů.
Řízení je DALI, Zigbee a Matter, u části katalogu i rádiový dálkový ovladač. Pro DALI počítejte se sběrnicovým párem vedeným až ke svítidlu; jednotky najdete mezi řídicími jednotkami DALI a brány mezi bránami Zigbee.
Přisazeně, nebo zavěšeně?

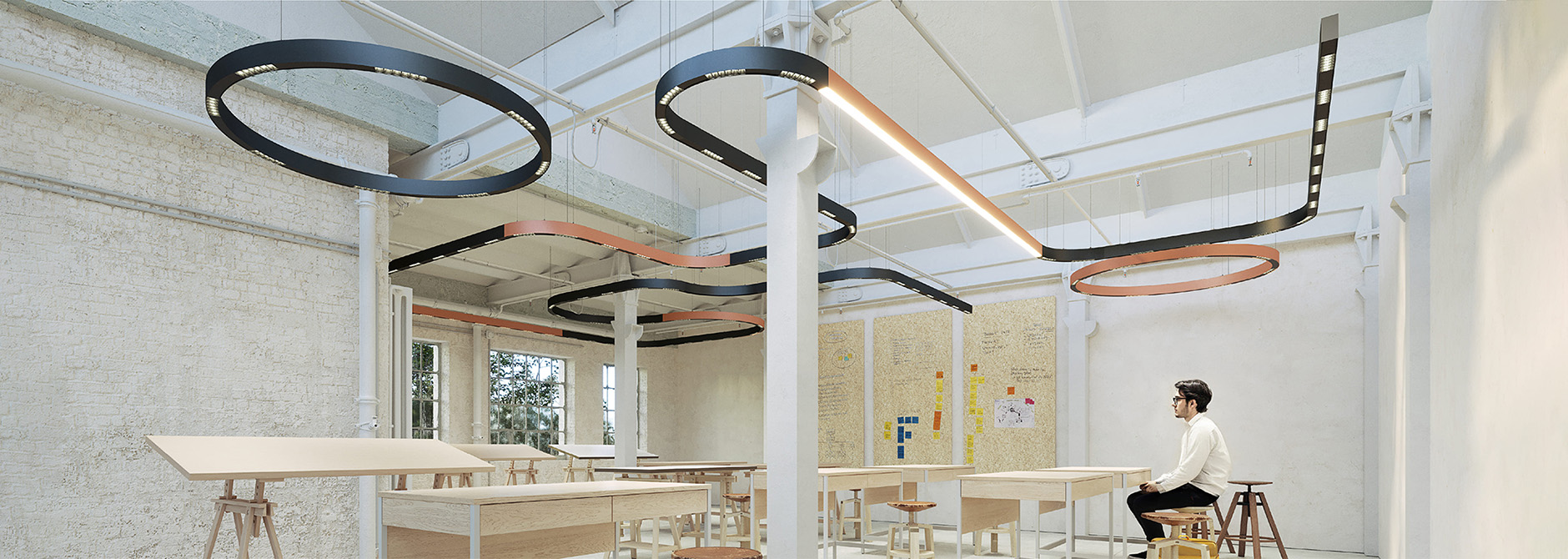

Montuje se oběma způsoby. Přisazeně na strop nebo na stěnu, kde linka kopíruje povrch a stavební výška je nejmenší. Zavěšeně, kde se světelný tok dělí nahoru a dolů: horní tok rozjasní strop a sníží kontrast, dolní osvětlí pracovní rovinu. Poměr přímé a nepřímé složky je dán variantou modulu a dostupné poměry uvádíme u konkrétní varianty.
U zavěšené varianty se řeší ještě rozteč závěsných bodů. Dlouhý tah se nese ve více bodech, aby se profil neprohýbal, a rozteč se navrhuje spolu s dělením na moduly; body pak vycházejí na spoje, kde jsou nejméně vidět.
Linka má krytí IP20. Materiálem je hliník. Výrobce mluví o nízké uhlíkové stopě, EPD ani podíl recyklovaného hliníku ale nepublikuje; pokud projekt vyžaduje doložený údaj, řekneme to předem a dožádáme ho u výroby. Povrchy: eloxovaný hliník ve stříbrné a černé, bílá RAL 9010 a další odstíny RAL na přání.
Jak se tah dělí na moduly a kde vyjdou spoje?
Poloměr oblouku a délka rovného dílu určují, kde vyjdou spoje, a ty jsou u nepřerušené linky vidět; posunout je později znamená měnit skladbu celého tahu. Proto se dělení fixuje už v dokumentaci, ne až při objednávce.
Moduly jedné linky objednáváme jednou zakázkou, aby odstín eloxovaného povrchu a chromatičnost seděly na přechodu mezi obloukem a rovným dílem. U dílu doobjednaného později se shoda odstínu zaručit nedá, počítejte proto s rezervou už v prvním objednávkovém listu.
Podklady jsou k dispozici ve 2D i jako BIM model, takže skladbu tahu zanesete do projektu ještě před tendrem.
Kdy sáhnout po tomto systému a kdy po jiném?
S mikroprizmatickým difuzorem má systém předpoklady i nad kancelářská pracoviště, ne jen do komunikačních prostor. Do open space jako souvislý tah nad řadou stolů, do recepce jako kruh nebo mnohoúhelník, na chodbu jako linka kopírující zalomení stěny.
Tam, kde má mít linka volnější, organičtější kresbu, než jakou dovolují rovné a obloukové moduly, sáhněte po systému MIFOR-70. Kde stačí přímé moduly, ale chcete směr svícení nastavovat až na místě, vyberte si systém TULIP. Pro subtilní svislé prvky místo vodorovného tahu jsou tu vertikální svítidla systému STALALIGHT.
Udrží dlouhý tah po celé délce stejný odstín?
Udrží, když se pásek pro celý tah objedná z jednoho binu, tedy z jedné třídy, do které výrobce čipy roztřídil podle chromatičnosti i podle světelného toku, a kterou si v objednávce vyžádáte pro celou zakázku. Jedna výrobní dávka to obvykle zajistí. Zaručí to ale až binové omezení zapsané v objednávce, protože sama dávka žádnou barevnou třídu nedrží. Právě u nepřerušené linie se to vyplatí, protože oblouk a rovný díl na sebe navazují bez spáry a odstín se porovnává přímo vedle sebe.
Do specifikace patří vedle binu i tolerance chromatičnosti, zapsaná jako 3 SDCM, tedy tříkroková MacAdamova elipsa. Vztahuje se k cílovému bodu, takže sama o sobě shodu dvou dodaných pásků mezi sebou neřeší, proto ta dvojice požadavků. U laditelné bílé se totéž hlídá pro obě bílé větve zvlášť, u RGBW a RGBWW pro jejich bílé složky; typy, mezi kterými se vybírá, jsou v přehledu LED pásků.
Co k tahu dodáme pro tendr?
Zboží bereme přímo od polského výrobce, se kterým řešíme i atypické skladby; zbytek nabídky je ve svítidlech a profilech KLUŚ a samostatné profily mezi LED profily a lištami KLUŚ.
K poptávce rozdělíme tah na rovné díly a oblouky, pošleme technické listy a spočítáme osvětlenost; je to součást našich služeb.
U atypického odstínu RAL a u nestandardní skladby počítejte s delší dodací lhůtou než u katalogových modulů; konkrétní termín potvrdíme podle rozsahu zakázky, jakmile bude skladba tahu pevná.
Potřebujete rozdělit tah na moduly? Zavolejte na +420 221 228 081, nebo pošlete půdorys s poloměry oblouků na info@lxf.cz.
