Stavebnicová svítidla systému ROLL
ROLL od KLUŚ je stavebnicové LED svítidlo ze segmentů spojených otočnými kruhovými konektory. Z týchž dílů složíte plochou linii i prostorové svítidlo a montovat se dá přisazeně na strop i na závěsu.
#showmore#
Jak otočný konektor mění tvar sestavy?

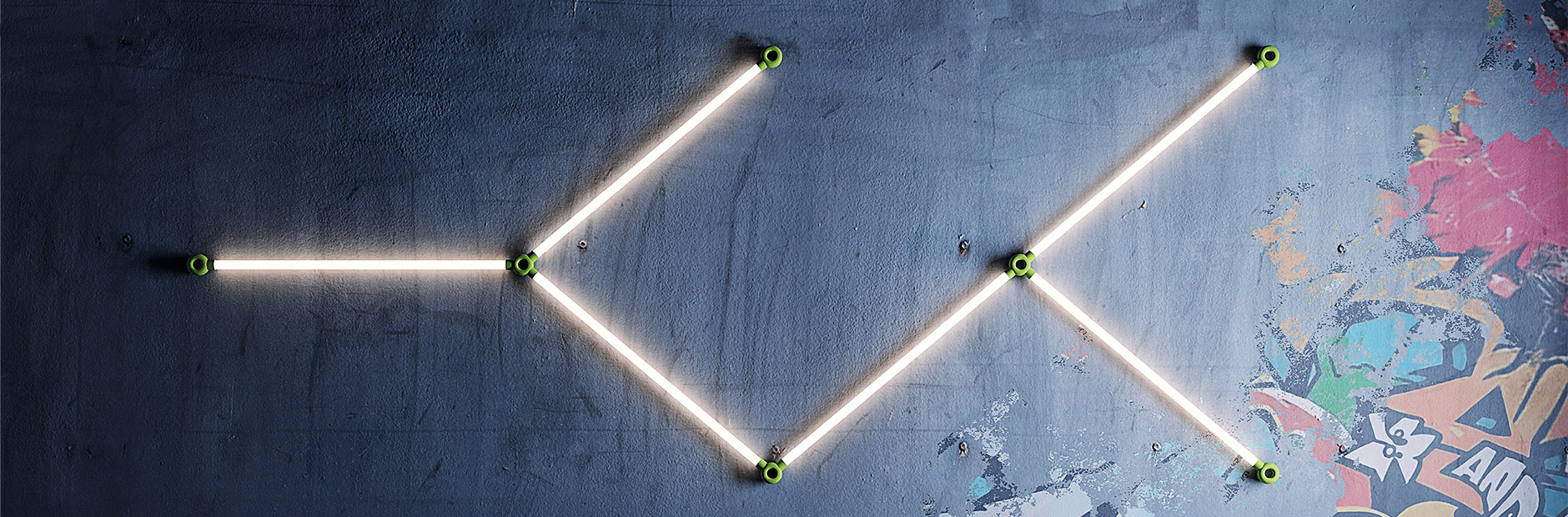

Konektor spojuje dva segmenty a dovolí je vůči sobě natočit. Sestava proto nemusí ležet v jedné rovině: stejná řada segmentů dá jednou lomenou linii na stropě, podruhé prostorové svítidlo zavěšené pod ním.
Šest katalogových variant pokrývá příkony od 37 do 111 W, dvě z nich mají shodně 56 W a liší se skladbou sestavy. Nejdelší lineární tah měří 6,5 metru, nejvýkonnější mnohoúhelníková sestava 3,3 metru, takže rozměr míří do větších prostorů. Konektor se nastavuje plynule a výrobce k němu udává minimální úhel mezi rameny 60°, takže ostřejší zalomení než tohle sestava neudělá. Délky jsou dané variantou: lineární sestava měří 6 530 mm, mnohoúhelníkové 986 × 2 063 mm, 3 612 × 1 452 mm a 3 300 × 993 mm; profil je 72,5 mm široký a 40,5 mm vysoký.
Konektor je zároveň místem, kde se sestava dělí při dopravě a při montáži. Delší tah se proto vnáší po částech a skládá se až na místě, což u lomeného tvaru znamená, že se drobné odchylky srovnají při montáži a nemusí se řešit ve výkrese. Rozteč konektorů určuje, jak jemně se dá tvar ladit.
Montuje se ROLL na strop, nebo na lanka?
Sestavu ROLL můžete přisadit přímo na strop i zavěsit na lanka. Přisazená montáž drží sestavu na stropě a stavební výška je nejmenší, závěsná dá sestavě odstup od stropu.
Nezávisle na tom se varianty liší svícením: přímé provedení má jen jednu složku, obousměrné vyzařuje i na opačnou stranu tělesa. Jaký podíl toku jde do druhé složky, uvádíme v parametrech varianty; obousměrná varianta se vyplatí na závěsu, kde uplatní obě složky. Pokud potřebujete výhradně závěsné provedení s volně kresleným tvarem, je tu systém MIFOR-70.
Jaký tok a jaké barevné podání ROLL nabízí?
Nejsilnější sestava ROLL má tok 9 300 lm při 3000 K a 9 900 lm při 4000 K, a to při příkonu 111 W, tedy zhruba 84 a 89 lm/W. Segmenty mají index podání barev Ra 90 a dodávají se v provedení 3000 a 4000 K.
Z ostatních variant dává lineární tah 4 600 a 5 000 lm při 56 W, mnohoúhelníková sestava o šířce necelého metru 7 800 a 8 300 lm při 93 W a širší mnohoúhelník 4 600 a 5 000 lm při 56 W. U obousměrné varianty doložíme rozdělení toku mezi obě složky, protože do výpočtu osvětlenosti pracovní roviny vstupuje jen ta dolní.
Jak se ROLL napájí?
Svítidla systému ROLL se napájejí stejnosměrným napětím 24 V DC, proto potřebují napájecí zdroj. U nejvýkonnější varianty odebírá sestava zhruba 4,6 A, takže počítejte se zdrojem s rezervou, prakticky kolem 150 W. Použijete zdroj 24 V s rezervou nad příkonem sestavy; typ vybíráme podle způsobu stmívání a místa, kam zdroj přijde. Nabídku máme mezi LED zdroji 24 V.
O průřezu přívodu rozhoduje úbytek napětí, ne oteplení vodiče: při 4,6 A a limitu tří procent, tedy 0,72 V, vyjde měděný přívod 2×1,5 mm² na zhruba 6,5 m, 2×2,5 mm² na 11 m a 2×4 mm² na 17,5 m. Uvedené délky platí pro odběr 4,6 A; u slabší sestavy rostou v poměru proudu, u varianty 37 W tedy vychází 2×1,5 mm² na zhruba 19 m.
U delších sestav si u výroby ověřujeme dovolený proud otočným konektorem a doporučený počet napájecích bodů, protože delší trasa znamená buď větší průřez, nebo zdroj blíž k sestavě.
Dá se sestava ovládat po částech?
Sestava sama je pasivní zátěž na 24 V, protokol proto nese ovladač před ní: DALI, Zigbee i Matter. Stmívání obstará LED ovladač zapojený před sestavou, bezdrátovou variantu pak brána z nabídky bran Zigbee.
Každá samostatně ovládaná část potřebuje vlastní větev od stmívače až k sestavě. Dělení do skupin proto patří do objednávky společně se skladbou segmentů, aby sestava přišla připravená.
Dodává se ROLL i v limetkově zelené?
Segmenty se dodávají v černé, bílé a limetkově zelené. Limetková stojí v katalogu vedle obou neutrálních odstínů, takže barevný akcent není atyp ani příplatek za lak.
Materiály jsou hliník, polyamid a polykarbonát, stupeň krytí je IP20 a výrobce u této řady uvádí třídu ochrany III. K řadě je vystavené environmentální prohlášení EPD, což se hodí u projektů s certifikací budovy. Katalogové sestavy expedujeme obvykle za osm až dvanáct dnů, tedy rychleji než tvary vyráběné na zakázku.
Pro projekt to znamená, že se ROLL dá zařadit i do rozpracované stavby, kde už na atypickou výrobu není čas. Barevná varianta se tím nijak neprodlužuje, protože limetková patří do katalogu stejně jako černá a bílá.
Kam se stavebnice ROLL navrhuje?
Navrhuje se do prostor, kde má být světelná linie vidět jako svítidlo a kde se výsledný tvar ladí až podle skutečné dispozice. Přisazená varianta se hodí i tam, kde není výška na zavěšení.
Sestava se kreslí v pohledu, ne jen v půdorysu: rozhoduje, jak se lomená linie promítne do stěny za ní a jestli za sebou nezakryje výhled do prostoru. U přisazené montáže pak stojí za rozmyšlenou i to, jak sestava vypadá zhasnutá, protože v pohledu na strop zůstává celá vidět.
Geometrické tvary z katalogu nabízí řada Shapes, kaskádu ramen systém OKI. Modul s pevnou délkou, který se natáčí, najdete u systému TULIP, subtilní svislé prvky mezi vertikálními svítidly STALALIGHT.
Dají se v jedné sestavě spojit dva různé pásky?
Dají, když mají oba stejné napájecí napětí a když předěl mezi nimi padne do lomu nebo za hranu, kde už jeden úsek není vidět zároveň s druhým. Jinak se dva odstíny potkají v jedné rovině a přechod je znát. Tam, kde jdou úseky viditelně za sebou v jedné rovině, volíme po celé délce jeden typ.
Když se předěly rozvrhnou dopředu, sestava z toho těží. Jeden úsek pak může nést laditelnou bílou tam, kde se odstín během dne mění, a druhý pevné osazení v části, která svítí pořád stejně, každý s vlastním ovladačem dimenzovaným na svůj odběr; podobně se skládají i další systémy KLUŚ. Osazení se volí zároveň s tvarem sestavy, ne až nad hotovým svítidlem, proto se sestava kreslí i osazuje najednou.
S čím pomůžeme při skládání sestavy?
Při skládání sestavy vám ušetříme čas, protože odebíráme přímo z polské výroby a skladbu segmentů i barvu potvrdíme rychle. Zbytek nabídky je v katalogu značky KLUŚ.
Navrhneme skladbu, spočítáme zdroj i počet kanálů a pošleme dokumentaci k sestavě.
K objednávce připravíme rozpis segmentů, počet konektorů, typ zdroje a rozdělení do stmívaných skupin. S tím se dá sestava vypsat do výkazu výměr položku po položce, aniž byste čekali na výkres z výroby.
