Kaskádovitá svítidla systému OKI
OKI od KLUŚ je závěsná kaskáda ramen, z nichž se každé natáčí samostatně v rozsahu až 280°. Ramena jsou rozložená do několika výšek nad sebou, takže z nich vznikne vícestupňová kompozice do prostoru s vysokým stropem.
#showmore#
K čemu je natáčení ramen o 280°?
Každé rameno se nastavuje zvlášť, takže směr svícení určujete až na místě. U kaskády se tak dá horní patro nasměrovat jinam než spodní, aniž byste měnili skladbu sestavy.
Svícení je přímé, tedy bez horní složky. O tom, kam svazek míří, rozhoduje natočení konkrétního ramene; osu otáčení a způsob aretace potvrdíme ke zvolené konfiguraci, protože teprve z nich plyne, které směry sestava skutečně unese.
Pro projekt to má ještě jeden praktický dopad. Kaskáda se nedoladí na výkrese do posledního stupně, protože nábytek a pult se během realizace posouvají; nastavitelnost ramene je právě ta rezerva, která tyhle posuny srovná bez zásahu do sestavy. Ve výkrese proto stačí určit polohu závěsu a přibližný směr, přesné nasměrování patří na stavbu.
V jakých konfiguracích se OKI dodává?
Katalog má tři sestavy s příkony 72, 96 a 104 W; liší se rozsahem kaskády, tedy počtem ramen a jejich délkami. Celý systém se dá vyrobit i na míru, od kratší linie po rozsáhlejší kompozici. Půdorysná stopa jde od 1 000 × 1 500 mm u nejmenší sestavy po 1 130 × 2 260 mm u největší, svislý rozvoj od 550 do 1 020 mm a hmotnost od 2,8 do 3,2 kg.
Počet ramen a jejich délky určují půdorysnou obálku i výšku, do které se kaskáda rozvine. Z obojího vychází minimální světlá výška prostoru i to, v jaké výšce skončí spodní rameno, takže u tohoto systému začínáme řezem prostoru, ne výběrem z katalogu.
Rozestup mezi rameny přitom rozhoduje o dvou věcech naráz: jak hustá kompozice bude v pohledu a kolik kotevních bodů sestava potřebuje. Obě čísla patří do zadání dřív, než se řeší povrch nebo teplota světla.
U atypické kaskády se navíc rozhoduje, jestli má být symetrická, nebo jestli má ramena postupně zkracovat. Symetrická sestava se lépe kotví a snáz se pod ní srovnává nábytek; stupňovaná působí v pohledu dynamičtěji, ale vyžaduje přesnější polohu závěsu vůči stěnám. Obě varianty výroba zvládne, rozdíl je v tom, kolik práce zbude na stavbu.
Do jakých prostor kaskáda patří?

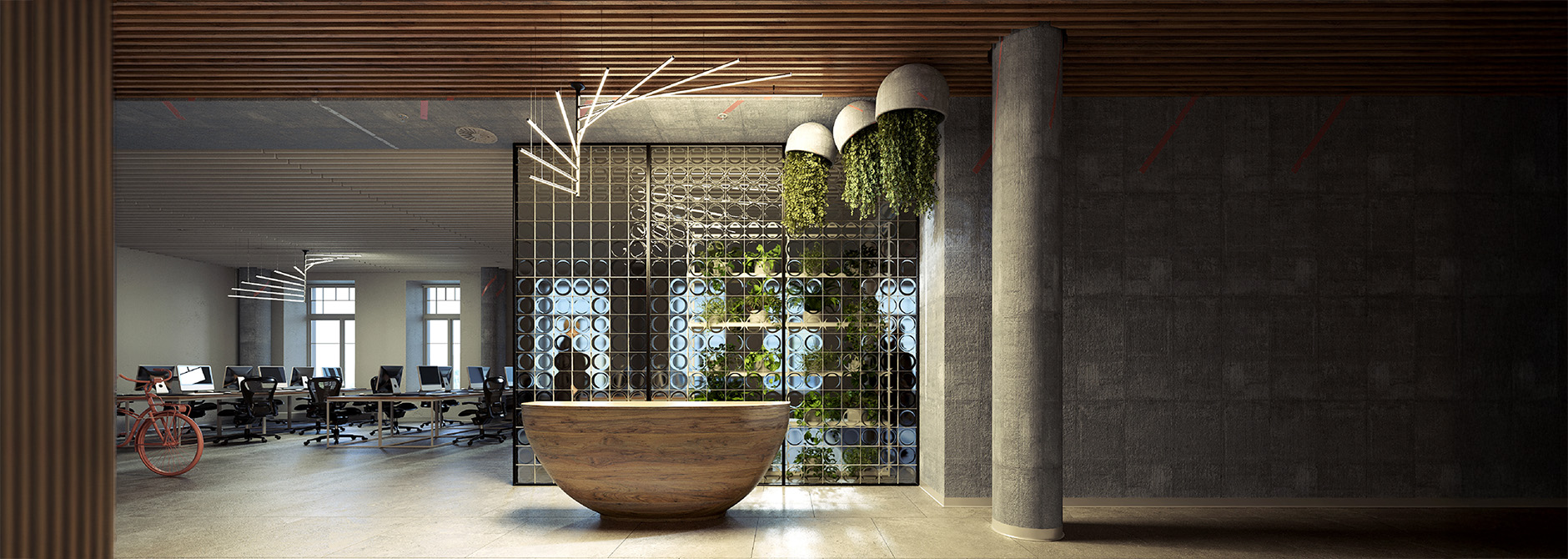

Výrobce kaskádu doporučuje do interiérů s vysokými stropy, do vstupních hal, hotelových lobby a moderních kanceláří. Hodí se tam, kde je dost světlé výšky na vícestupňovou kompozici a kde se na svítidlo dívá i z odstupu, ne jen zespodu.
Do jednací místnosti se kaskáda hodí jen tam, kde je strop výš než obvyklých 2,7 metru; jinak zabere výšku, která pak chybí nad stolem. V hotelové lobby a ve vstupní hale je naopak výhodou, že svítidlo propojí prostor po výšce a není potřeba nasvěcovat strop samostatně.
Kdo místo kaskády potřebuje jeden velký prstenec, sáhne po systému COLMEIA. Lomenou linii z ohýbaného profilu nabízí systém PIKAS a přeskládatelnou stavebnici ze segmentů systém ROLL.
Jakou barvu světla má OKI a kolik dá světla?
Podání barev je na úrovni Ra 90 a vybíráte ze dvou teplot chromatičnosti, 3000 a 4000 K.
Světelný tok se odvíjí od počtu ramen: nejmenší sestava dává 4 490 lm při 3000 K a 4 750 lm při 4000 K, prostřední 5 670 a 6 020 lm a největší 6 450 a 6 840 lm. Měrný výkon je tedy kolem 62 a 66 lm/W, což u dekorativní kaskády odpovídá tomu, že jde o svítidlo, ne o zdroj osvětlenosti plochy. Osvětlenost počítáme z fotometrie té sestavy a výpočet dostanete i s křivkou svítivosti; u ramen natočených každé jinam by součet toků stejně nic neřekl.
Jak se OKI kotví do stropu?
Sestava visí na stropních kotvách a jejich rozmístění vychází z rozestupu ramen. Tělo je z polyamidu, takže na jeden závěsný bod připadá menší zátěž než u velkých hliníkových svítidel značky — celá sestava váží necelé tři kilogramy.
Výrobce u této řady uvádí třídu ochrany III, tedy napájení bezpečným malým napětím; u síťové verze je zdroj skrytý v konstrukci a připojení k síti řeší ona. Stupeň krytí je IP20, barvy jsou bílá a černá, záruka je dvouletá.
Na jaké napětí se OKI připojuje a čím se řídí?
Připojuje se přímo na síť 220–240 V AC, 50–60 Hz. Protokol volíte v objednávce: DALI, Zigbee, nebo Matter. Odpovídající prvky najdete v řídicích jednotkách DALI a celou skupinu svítidel pro sběrnici mezi svítidly s DALI.
Každé rameno, které se má stmívat zvlášť, dostane vlastní napájecí zdroj s vlastní adresou. Počet těchto adres uveďte v objednávce; rozdělení kaskády do skupin nastavíme podle projektu ještě před výrobou, aby sestava dorazila hotová.
Vystačí barevné patro na sběrnici s jednou adresou?
Jedna adresa stačí i patru, které na přání osadíme barevným páskem místo katalogové bílé, pokud se řídí jako zařízení typu DT8 podle IEC 62386-209. Celá barevná zóna pak na sběrnici DALI vystupuje pod jedinou krátkou adresou a její složky se nastavují společně, i když fyzických výstupů zůstává pět. Proti tomu DT6 řídí jeden LED výstup, takže by si adresu vzal každý kanál zvlášť.
Na jedné lince DALI je 64 krátkých adres. Barevné patro vedené přes DT6 by si jich vzalo pět, přes DT8 jediné, a u kaskády, kde má být každé patro ovladatelné samostatně, je to rozdíl mezi 12 a 64 samostatně ovládanými zónami na jedné lince.
Mezi bezdrátovým Zigbee a sběrnicovým DALI rozhoduje kromě dvoužilové ovládací linky také současnost přechodů: u postupného rozsvěcení srovná sběrnice všechna patra na tutéž hodnotu spolehlivěji než bezdrátová skupina. U barevných a laditelných pater si u vybraného systému ověřte podporu DT8 a jeho barevného typu — Tc pro laditelnou bílou, RGBWAF pro barvu.
Co dodáme ke konfiguraci?
Ke konfiguraci dostanete jedním balíkem rozmístění kotev, délky závěsů a fotometrii včetně křivky svítivosti. Rozměry, hmotnosti, příkon i tok jsou u katalogových sestav známé; u kaskády na míru je dopočítá výroba podle počtu ramen.
K tomu přidáme podklad pro objednávku: počet ramen, jejich délky, počet napájecích zdrojů a rozdělení do stmívaných skupin. S tím se dá vypsat položka do výkazu výměr, aniž byste čekali na cenovou nabídku.
Objednáváme rovnou u polské výroby, takže na rozložení ramen nečekáte na mezičlánek. Ostatní řady značky jsou v katalogu profilů a svítidel KLUŚ.
