LED zdroje na DIN lištu do rozvaděče

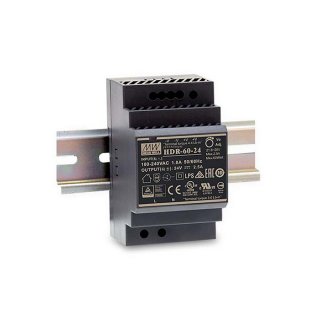

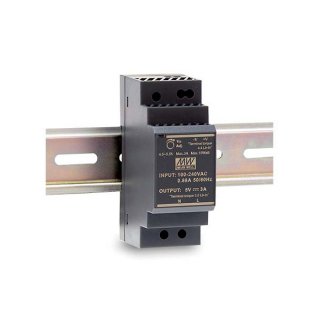

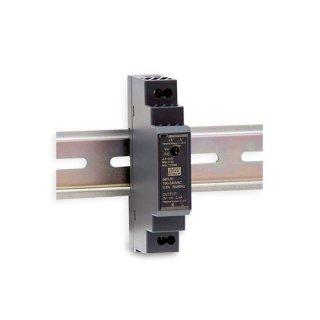

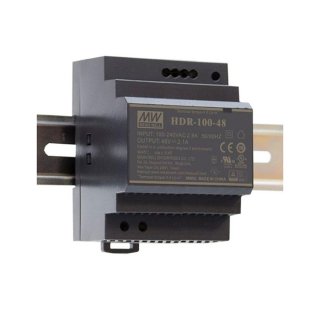

Zdroj na DIN lištu patří do rozvaděče vedle jističů — napájení LED se tím stává regulérní součástí elektroinstalace, má vlastní jistič a je pod uzamčenými dvířky. V nabídce najdete dvanáctivoltové i čtyřiadvacetivoltové modely Mean Well řad HDR a DDR i výkonnější kusy pro celé patro, od dvoumodulových zdrojů do 30 W po stowattové řady.

• 12V
• 24V

#showmore#

Zdroj na DIN lištu je stejný spínaný zdroj jako každý jiný, jen v pouzdře se západkou na pětatřicetimilimetrovou lištu — tedy tam, kde už bydlí jističe, proudové chrániče a stykače. Tím se z napájení LED stává regulérní součást elektroinstalace: má vlastní jistič, je pod uzamčenými dvířky a nikdo se k němu nedostane. Pro projektanty a elektrikáře je to jediné místo, kde se dá napájení celého objektu přehledně soustředit, a pro majitele znamená, že se výměna zdroje po letech obejde bez rozebírání podhledu. Najdete tu dvanáctivoltové i čtyřiadvacetivoltové modely Mean Well řady HDR a DDR i výkonnější kusy pro celé patro. Jak velký zdroj zvolit, rozebíráme v rádci jak vybrat zdroj pro LED pásek.

Kolik místa v rozvaděči zdroj zabere?

Počítejte se dvěma až šesti moduly podle výkonu — a k tomu nechte jedno volné pole navíc. Malé zdroje do 30 W bývají dvoumodulové, stowattové řady zaberou čtyři až šest. Zdroj v rozvaděči se chladí pasivně a potřebuje kolem sebe proudící vzduch, takže ho neusazujte mezi dva stykače natěsno a nedávejte ho úplně dolů pod ostatní přístroje, kam stoupá teplo z celého rozvaděče.

Musí mít zdroj v rozvaděči vlastní jistič?

Ano, a to jistič na straně 230 V — na výstupu nízkého napětí jistit nemusíte. Charakteristiku volte s ohledem na zapínací proudový ráz: spínané zdroje mají na vstupu kondenzátory, které se při zapnutí nabíjejí velkým krátkým proudem, a jistič typu B může zbytečně vypadávat. U větších zdrojů proto sáhněte po charakteristice C. Bezpečnostní stránku výstupu rozebíráme v rádci SELV a zvýšená bezpečnost zdroje.

Dá se zdroj z rozvaděče stmívat?

Ano, pokud zvolíte model s řídicím vstupem. V rozvaděči se nejčastěji používá DALI nebo 0/1-10V, protože řídicí linka se dá vést spolu se silovými kabely a ovládat celý objekt z jednoho místa. Tip z praxe našich montážníků: rezervujte si v rozvaděči místo hned od začátku — dodatečné dokupování zdroje do plného rozvaděče končí druhou skříní na zdi vedle.

Kdo za doporučeními na této stránce stojí?

Obsah připravuje technický tým LUXIFER CZ s.r.o., české společnosti z Prahy (IČO 02742853), která se LED osvětlení věnuje přes deset let. Nejsme jen e-shop — naši technici instalace montují přímo na stavbách a ve vlastní dílně kompletujeme svítidla na míru. Zkušenost z těchto realizací stojí za doporučením nechat kolem zdroje volné pole: přehřátý zdroj v natěsno osazeném rozvaděči je nejčastější závada, kterou u DIN lištových instalací řešíme.

Dodáváme zdroje Mean Well, GLP, POS a Lux Miners v oficiální distribuci, k tomu LED pásky a hliníkové profily od výrobce KLUŚ. Hotové realizace si prohlédnete v sekci reference a inspirace.

Nevíte, kolik modulů vám zdroj v rozvaděči zabere a jaký jistič k němu patří? Napište nám, co chcete napájet a kde má zdroj být — spočítáme to a doporučíme konkrétní typ. Chcete‑li mít hotovou věc, nabízíme i kompletaci profilu s páskem a zdrojem nebo návrh osvětlení s konzultací. Zavolejte na +420 221 228 081 nebo napište na info@lxf.cz.
