Jak zapojit objímku žárovky?

Objímku žárovky zapojíte tak, že hnědý nebo černý fázový vodič (L) připojíte na středový kontakt na dně objímky a modrý nulový vodič (N) na kontakt spojený se závitem. U svítidla ve třídě ochrany I a u každého svítidla s kovovou objímkou nebo kovovými díly, které skládáte sami, připojte kovové části navíc na žlutozelený ochranný vodič (PE). Na tom, který vodič kam připojíte, záleží kvůli bezpečnosti: při šroubování žárovky se prsty dotýkáte jejího kovového závitu, a ten má být spojený s nulovým vodičem, ne s fázovým.

Podle nařízení vlády č. 194/2022 Sb. patří práce na elektrických zařízeních lidem s odbornou způsobilostí v elektrotechnice. Když objímku zapojujete sami, držte se postupu níž a v případě pochybností zavolejte elektrikáře. Barvy vodičů mají tento význam:

Hnědý, černý nebo šedý vodič je fázový (L).
Modrý vodič je nulový (N).
Žlutozelený vodič je ochranný (PE).

Ve starších rozvodech ve stropě barvy často nesedí a fázový může být i bílý vodič, takže tam se na barvu nespoléhejte a fázi nechte určit elektrikáře.

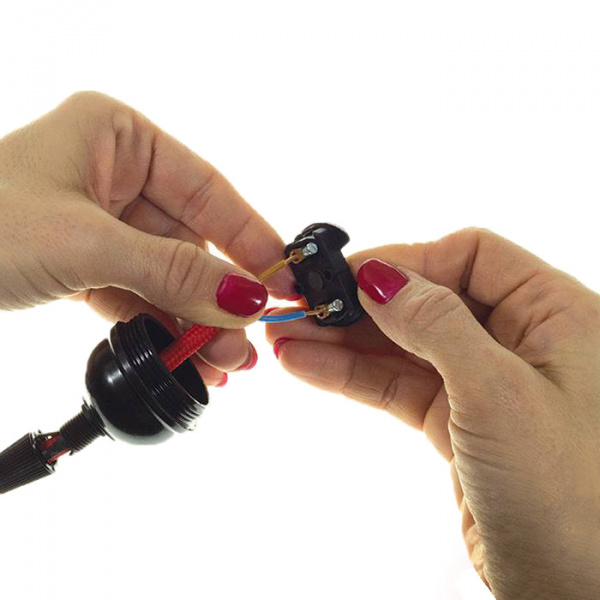

Ruce zapojují vodiče textilního kabelu do černé objímky E27

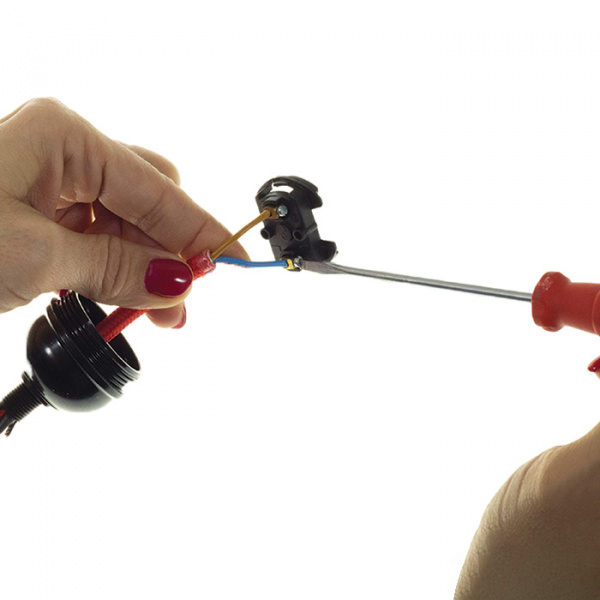

Utahování šroubků ve svorkách objímky šroubovákem

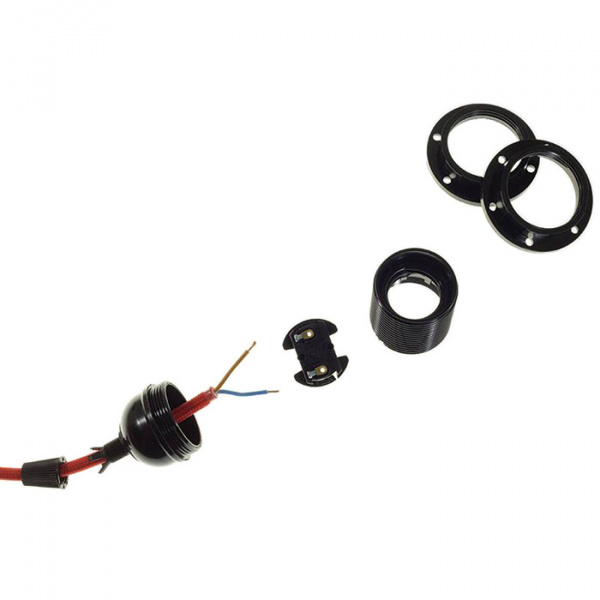

Rozebraná objímka E27 s kroužky a připraveným kabelem

Co si připravit před zapojením objímky?

Připravte si dvoupólovou zkoušečku, šroubovák a odizolovací kleště, pak vytáhněte vidlici ze zásuvky nebo vypněte jistič a ověřte, že vodiče nejsou pod napětím. Objímku na kabelu s vidlicí, například u stolní nebo stojací lampy, zapojujte vždy s vytaženou vidlicí. U svítidla připojeného natrvalo ke stropu postupujte podle kroků 2 a 3. Postup přípravy:

Připravte si dvoupólovou zkoušečku, plochý a křížový šroubovák, odizolovací kleště, štípací kleště a pro lanko kabelu dutinky s lisovacími kleštěmi.
U svítidla připojeného natrvalo nejdřív přiložte zkoušečku do zásuvky, o které víte, že je pod napětím, a přesvědčte se, že napětí ukáže, pak jistič okruhu vypněte a zabezpečte proti opětovnému zapnutí, například výstražnou cedulkou v rozvaděči. Samotné vypnutí vypínačem na stěně nestačí, protože u špatně zapojeného vypínače zůstává fáze ve svítidle, i když světlo nesvítí.
Přepněte vypínač na stěně do polohy zapnuto, u lustrového vypínače obě tlačítka, a zkoušečkou ověřte, že mezi vodiči není napětí. Pokud zkoušečka hlásí napětí i s vypnutým jističem, dál nepokračujte a zavolejte elektrikáře.
Zkontrolujte průřez kabelu: kabel ke svítidlu volte s průřezem aspoň 0,75 mm², běžně 2 × 0,75 mm² nebo 3 × 0,75 mm², pevný rozvod ve stropě bývá 1,5 mm².
Rozlište vodiče podle barev a zjistěte, jestli má svítidlo kovovou objímku nebo jiné kovové díly, kterých se můžete dotknout, třeba stínidlo nebo konstrukci. Takové svítidlo potřebuje i žlutozelený ochranný vodič, takže k němu patří trojžilový kabel 3 × 0,75 mm².

Jak zapojit objímku žárovky krok za krokem?

Fázový vodič patří vždy na středový kontakt objímky a nulový vodič na kontakt spojený se závitem. Žárovka by svítila i při obráceném zapojení, jenže pak by byl pod napětím závit, kterého se při výměně žárovky dotýkáte. Postup je stejný pro objímky E27 i E14:

Rozeberte objímku na díly: odšroubujte spodní krytku a povolte šroubky svorek, u bezšroubových svorek nic povolovat nemusíte.
Kabel provlékněte krytkou a případně i stínidlem dřív, než vodiče připojíte. Dodatečně to už nejde.
Z kabelu sejměte vnější plášť jen tak daleko, aby končil uvnitř krytky objímky, a konce vodičů odizolujte zhruba na 8 mm podle délky svorky. Žlutozelený vodič nechte o kousek delší, aby se při vytržení kabelu odpojil jako poslední. Na lanko nalisujte dutinku, aby se pod šroubkem neroztřepilo.
Hnědý nebo černý fázový vodič (L) připojte na svorku, která vede ke středovému kontaktu na dně objímky.
Modrý nulový vodič (N) připojte na svorku spojenou se závitem.
U kovové objímky připojte žlutozelený ochranný vodič (PE) na svorku se značkou uzemnění. Kovové stínidlo z naší nabídky se uzemní přes kovovou objímku, na které je upevněné, takže mu stačí ochranný vodič připojený na objímku. U plastové objímky ve svítidle bez kovových dílů žlutozelený vodič trojžilového kabelu zkraťte a zaizolujte.
Utáhněte šroubky tak, aby svíraly odizolovaný konec vodiče nebo dutinku, nikoli izolaci. Za každý vodič zlehka zatáhněte a ověřte, že ve svorce drží.
Kabel zajistěte proti vytržení odlehčovací průchodkou nebo svorkou v krytce objímky, aby objímka se stínidlem netahala za vodiče ve svorkách.

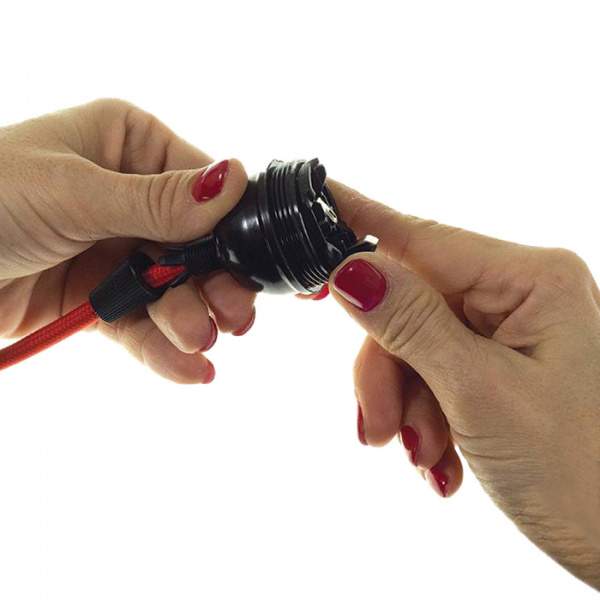

Rezervu vodičů pro pozdější opravu nechte v baldachýnu nebo v těle svítidla, v objímce na ni není místo. Objímku složte, zašroubujte žárovku a teprve potom zapněte jistič nebo zasuňte vidlici do zásuvky a vyzkoušejte, že svítí.

Nákres žárovky v objímce s označením nulového vodiče N a fázového vodiče L

Zapojení plastových objímek na kabel 2 × 0,75 mm²

Zapojení plastových objímek na kabel 3 × 0,75 mm²

Jaké druhy objímek existují?

Objímky se liší paticí žárovky, pro kterou jsou určené, a způsobem uchycení ve svítidle. Nejrozšířenější je šroubovací objímka E27 pro běžné žárovky s velkým závitem, menší E14 slouží svíčkovým a kapkovým žárovkám. Objímka GU10 se nešroubuje, žárovka se do ní zasune dvěma kolíky a pootočí. Fázový a nulový vodič připojíte na dvě svorky objímky, u objímky GU10 často na její vyvedené kablíky, a když je objímka nebo tělo bodovky kovové, připojte i ochranný vodič. Výběr podle patice najdete v kategoriích Objímky E27 pro žárovky s velkým závitem, Objímky E14 pro žárovky s malým závitem a Žárovkové objímky GU10.

Podle uchycení rozlišujeme objímku se závitem na plášti, na který se našroubuje kroužek držící stínidlo, objímku s vnitřním závitem (nejčastěji M10 × 1) pro našroubování na závitovou trubku svítidla a objímku s kabelovou průchodkou pro závěsy na kabelu. Objímka s vestavěným vypínačem se hodí pro stolní a nástěnné lampy, kde nechcete vypínač na kabelu. Fázový vodič připojte i u ní podle návodu na svorku, která vede přes vypínač ke středovému kontaktu. Do vlhkého prostředí, třeba pod přístřešek nebo na terasu, vybírejte objímky z kategorie Objímky na žárovky IP65, krytí ale platí, jen když je stejně utěsněné celé svítidlo včetně průchodky kabelu. Svítidlo do koupelny musí mít krytí podle zóny, ve které bude, a připojení svítidla v koupelně i venku svěřte elektrikáři. Celý sortiment shrnuje kategorie Objímky na žárovky.

Jak poznat závit E27 od E14?

Číslo za písmenem E udává průměr závitu v milimetrech: E27 má závit 27 mm, E14 jen 14 mm. E27 najdete u lustrů, stojacích lamp a většiny běžných svítidel, E14 u menších svítidel, nástěnných lampiček a lustrů se svíčkovými žárovkami. Pokud si nejste jistí, změřte vnější průměr závitu žárovky posuvným měřítkem nebo pravítkem.

Můžu použít redukci z E14 na E27?

Redukci mezi závity E14 a E27 použít můžete, pokud žárovka nepřekročí nejvyšší příkon uvedený na svítidle ani na redukci a vejde se do stínidla. Redukce existuje v obou směrech a žárovku vždy prodlouží, takže v těsném stínidle může žárovka čnít ven nebo se dotýkat jeho stěny. Redukce také přidává další spoj, který se může uvolnit, a u svítidel s krytím IP44 nebo IP65 s ní krytí přestane platit.

S LED žárovkou je redukce bezpečnější než s klasickou, protože LED při stejném světle odebírá zlomek příkonu a objímku zahřeje mnohem méně. Pokud ale svítidlo skládáte nebo opravujete, je čistší řešení vyměnit objímku za objímku pro patici vaší žárovky, nebo zvolit žárovku s paticí, která do objímky svítidla patří.

Keramická, plastová, nebo kovová objímka?

Keramická neboli porcelánová objímka snese nejvyšší teplotu, plastová je lehká a izolující a kovová je ozdobná, ale potřebuje ochranný vodič. Porcelánovou objímku proto volte tam, kde se zdroj hodně hřeje, například u klasických a halogenových žárovek ve stínidle bez větrání nebo u bodovek GU10 s halogenovou žárovkou. Plastové a bakelitové objímky mají teplotní značku T s nižším číslem, ale jejich plášť je izolant, takže samy ochranný vodič nepotřebují.

Kovová objímka je designová volba pro industriální a retro svítidla. Kovový plášť musí být připojený na žlutozelený ochranný vodič, takže k ní patří trojžilový kabel. Silikonové objímky se používají hlavně venku a ve vlhkých prostorech. Dřevěná objímka bývá jen ozdobný kryt, ve kterém je běžná izolovaná objímka.

Kolik wattů objímka unese?

Kolik wattů smíte do objímky dát, určuje hlavně údaj na štítku svítidla, který bývá nižší než limit samotné objímky, a u svítidla, které skládáte sami, nejvyšší příkon uvedený u objímky a u stínidla. Na objímce je vyražená nebo natištěná teplotní značka, například T130 nebo T210, a číslo udává nejvyšší teplotu ve stupních Celsia, kterou materiál snese trvale. Výrobce svítidla pak na štítku uvádí nejvyšší příkon žárovky, který snesou stínidlo, kabel i konstrukce.

U LED žárovek tento limit prakticky nepřekročíte. LED žárovka se světelným tokem kolem 1 500 lm, tedy se světlem jako klasická 100W žárovka, odebírá podle účinnosti 11 až 15 W a objímku zahřeje mnohem méně.

Kdy musí být objímka uzemněná?

Ochranný vodič je povinný u svítidla ve třídě ochrany I, které má u svorky značku uzemnění, a do třídy I patří i každé svítidlo s kovovou objímkou se svorkou uzemnění. Když svítidlo skládáte sami a má kovovou objímku nebo kovové díly, kterých se můžete dotknout, zapojte ho jako svítidlo ve třídě I s ochranným vodičem. Kdyby se uvnitř uvolnil fázový vodič a dotkl se kovu, bez ochranného vodiče by se kov dostal pod napětí a jistič by nevypnul. Žlutozelený vodič proto připojte na svorku se značkou uzemnění na objímce, a má-li svítidlo i kovovou konstrukci, také na její svorku ochranného vodiče.

Svítidlo ve třídě ochrany II, které výrobce označil značkou dvou čtverců v sobě, chrání dvojitá izolace, takže ochranný vodič nepotřebuje, ani když má kovové části. Když v něm měníte objímku, dejte do něj opět izolovanou objímku, protože s kovovou objímkou byste ho museli zapojit jako svítidlo ve třídě I s ochranným vodičem. Když k němu použijete trojžilový kabel, žlutozelený vodič zkraťte a zaizolujte, nikdy ho ale nespojujte s nulovým vodičem. Jak postupovat, když ve stropě chybí ochranný vodič, popisuje článek Jak zapojit světlo na dva dráty nebo vodiče?

Jakou žárovku do objímky zvolit?

Do objímky patří žárovka s paticí, pro kterou je objímka určená, a s příkonem, který nepřekročí údaj na svítidle. Pro objímku E27 vybírejte v kategorii LED žárovky E27 s velkým Edisonovým závitem, pro objímku E14 v kategorii LED žárovky E14 s malým závitem. K objímce bez stínidla se hodí filamentová žárovka s viditelným vláknem, do stínidla zase mléčná, která neoslňuje.

Co dělat, když žárovka po zapojení nesvítí?

Nejdřív zkontrolujte, jestli vodič není ve svorce utažený za izolaci, jestli je žárovka dotažená a jestli není vadná, protože to jsou nejčastější příčiny. Postupujte od nejjednoduššího:

Odpojte svítidlo od napětí a zkontrolujte, zda všechny vodiče drží ve svorkách a šroubky svírají odizolovaný konec nebo dutinku, ne izolaci.
Ověřte, že je žárovka dotažená až na doraz. U starší objímky bývá středový kontakt zploštělý a na patici nedosáhne, takže ho při odpojeném napětí opatrně vyhněte o milimetr směrem k žárovce.
Vyzkoušejte žárovku v jiném svítidle. LED žárovka se může pokazit bez viditelné známky, kdežto u klasické žárovky přepálené vlákno uvidíte.
Pokud žárovka jinde svítí a spoje drží, bývá závada v samotné objímce, ve vypínači nebo v přívodu. Měření na svorkách nechte elektrikáři, protože probíhá pod napětím.

Když LED žárovka po vypnutí slabě svítí nebo bliká, bývá příčinou podsvícený vypínač nebo vypínač, který přerušuje nulový vodič místo fázového. V tom druhém případě zůstává svítidlo pod napětím i vypnuté, takže žárovku do opravy měňte jen s vypnutým jističem. Obojí vyřeší elektrikář úpravou nebo výměnou vypínače, objímka příčinou není.

Kdo vám s objímkou poradí?

S objímkou vám poradí technici LUXIFER CZ s.r.o. Svítidla montují přímo u zákazníků a v dílně LUXIFER je na míru skládají z objímek, kabelů a stínidel. Z dílny víme, že nejčastější chybou není prohozený fázový a nulový vodič, ale krytka nebo stínidlo zapomenuté mimo kabel, chybějící odlehčení tahu a kovová objímka bez ochranného vodiče. Proto se vyplatí rozmyslet celé svítidlo dřív, než začnete šroubovat.

Napište nám, jaké svítidlo skládáte, a doporučíme objímku, kabel i žárovku, které k sobě sedí. Na míru vyrábíme i svítidla z LED profilů, o kterých víc říká stránka Zakázková výroba svítidel z LED profilových lišt a příslušenství, a ukázky hotových instalací najdete na stránce Reference a realizované projekty. Výběru kabelu se věnuje článek Jaký kabel na světla a pro výrobu svítidel?

Upozornění: Objímku zapojujte vždy odpojenou od napětí. U kovových objímek a kovových dílů svítidla nezapomeňte na připojení ochranného vodiče. Zásah do pevné elektroinstalace, například výměnu vypínače nebo doplnění ochranného vodiče ve stropě, svěřte elektrikáři. Elektrikáře si zavolejte pokaždé, když ve stropě nepoznáte fázový vodič nebo barvy nesedí, když zkoušečka po vypnutí jističe stále hlásí napětí, když kovové svítidlo nebo kovovou objímku připojujete k vývodu bez ochranného vodiče, když je potřeba měřit pod napětím, když jsou vodiče ve stropě hliníkové, ulomené nebo mají zpuchřelou izolaci a když svítidlo patří do koupelny nebo ven.
