Jak zapojit světlo na dva dráty nebo vodiče?

Na dva dráty, tedy na fázový vodič L a nulový vodič N, připojíte každé svítidlo ve třídě ochrany II: hnědý nebo černý vodič svítidla spojíte s fází, modrý s nulovým vodičem. Svítidlo ve třídě I, které poznáte podle značky uzemnění u svorky, ke dvěma drátům nepřipojujte. Potřebuje i ochranný vodič PE, a když ve vývodu, tedy v drátech ze stropu nebo ze zdi, chybí, vyberte svítidlo ve třídě II, nebo nechte elektrikáře ochranný vodič doplnit. Dva dráty najdete hlavně ve starších domech a bytech, kde se rozvody stavěly bez ochranného vodiče.

Připojení svítidla je práce na elektrické instalaci a nařízení vlády č. 194/2022 Sb. ji svěřuje osobám s odbornou způsobilostí v elektrotechnice. Pokud se do zapojení pustíte sami, postupujte přesně podle kroků níž a při jakékoli nejistotě přizvěte elektrikáře. Postup vám pomůže i vybrat svítidlo, které se ke dvěma vodičům hodí. Svítidla z kategorií Lustry, Nástěnná svítidla a lampičky na zeď nebo Venkovní osvětlení a svítidla mívají tři vodiče, ze stropu nebo ze zdi přitom často trčí jen dva, a jestli se k nim svítidlo hodí, rozhodne třída ochrany na štítku.

Světelný řetěz s porcelánovými objímkami a rozsvícenými žárovkami

Co znamenají barvy vodičů ve svítidle?

Hnědý nebo černý vodič je fázový (L), modrý nulový (N) a žlutozelený ochranný (PE). Toto značení předepisuje norma ČSN EN 60445 a platí pro svítidla i pro rozvody postavené podle ní. Fáze může mít i šedou barvu, žlutozelená je ale vyhrazená jen ochrannému vodiči.

Barva Značka Co vodič dělá
hnědá, černá, šedá L fázový vodič, přivádí napětí 230 V
modrá N nulový (pracovní) vodič, uzavírá obvod
žlutozelená PE ochranný vodič, při poruše izolace odvede proud z kovového krytu a jistič vypne

Ve starších rozvodech značení často nesedí, proto se na barvu ve stropě nespoléhejte. Jak elektrikář fázi pozná, popisuje oddíl o vodičích, jejichž barvy nesedí.

Co si připravit před zapojením světla?

Připravte si dvoupólovou zkoušečku, nářadí a svorky, pak vypněte jistič okruhu a zkoušečkou ověřte, že vodiče ve stropě nejsou pod napětím. Vypínač na stěně nestačí, protože u nesprávně zapojeného okruhu zůstává fáze ve stropě i po jeho vypnutí. Postup přípravy:

  1. Na štítku nebo v návodu svítidla najděte třídu ochrany, nejlépe ještě před nákupem, protože podle ní se rozhodne, jestli dva dráty stačí. Třídu II poznáte podle značky dvou čtverců v sobě, třídu I podle značky uzemnění u svorky. Počet vodičů v kabelu o třídě nerozhoduje.
  2. Připravte si dvoupólovou zkoušečku, šroubovák, odizolovací kleště, izolační pásku a pákové svorky, případně šroubovou svorkovnici (lidově „čokoládu“), ke které na lanko svítidla potřebujete ještě dutinky a lisovací kleště. Na hliníkové vodiče kupte svorky určené pro spojení hliníku s mědí.
  3. Zkoušečku nejdřív vyzkoušejte na zásuvce, o které víte, že napětí má, pak vypněte jistič okruhu a zajistěte ho proti opětovnému zapnutí, třeba cedulkou na rozvaděči. Když nevíte, který jistič ke světlu patří, vypněte hlavní jistič bytu.
  4. Vypínač na stěně dejte do polohy zapnuto a dvoupólovou zkoušečkou ověřte, že mezi oběma vodiči ve stropě není napětí. Se zapnutým vypínačem zkoušečka ukáže napětí i tam, kde vypínač nesprávně přerušuje nulový vodič. Má-li zkoušečka i jednopólovou zkoušku fáze, vyzkoušejte jí ještě každý vodič zvlášť. Když zkoušečka napětí ukáže i po vypnutí hlavního jističe, dál nepokračujte a přivolejte elektrikáře.
  5. Než cokoli odpojíte, vyfoťte si původní zapojení telefonem a poznamenejte si, který vodič byl na které svorce.

Jak zapojit svítidlo na dva vodiče?

U svítidla ve třídě II patří hnědý nebo černý fázový vodič svítidla na fázi vývodu a modrý nulový vodič na nulový vodič vývodu. O tom, jestli se svítidlo ke dvěma drátům hodí, rozhoduje třída ochrany na štítku, ne počet vodičů. Svítidlo ve třídě II může mít i trojžilový kabel, jeho žlutozelený vodič pak zaizolujete a uložíte do krabice. Svítidlo ve třídě I ke dvěma drátům nepřipojujte, ani když z něj vedou jen dva vodiče. Důvod vysvětluje další oddíl.

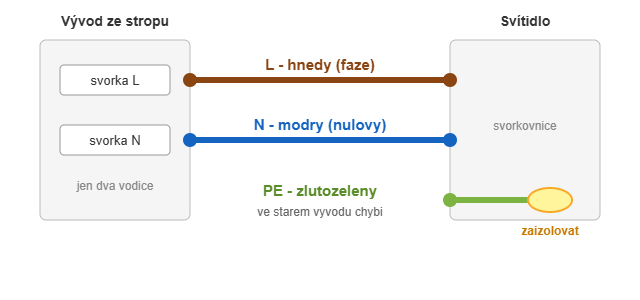

Schéma zapojení svítidla na dva vodiče: svítidlo třídy II připojené L na L a N na N, svítidlo třídy I ke dvěma vodičům nepatří ani se zaizolovaným žlutozeleným vodičem
Schéma zapojení svítidla na dva vodiče. Hnědý nebo černý vodič svítidla patří na fázi L, modrý na nulový vodič N. Žlutozelený ochranný vodič ve starším vývodu chybí, proto se k takovému vývodu hodí jen svítidlo ve třídě II.

  1. Odizolujte konce vodičů na délku, kterou udává svorka. U běžných pákových svorek je to zhruba 11 mm, u šroubové svorkovnice zhruba 8 mm. Lanko svítidla se do pákové svorky zasouvá přímo, do šroubové svorkovnice patří s nalisovanou dutinkou.
  2. Fázový vodič vývodu (L) spojte s hnědým nebo černým vodičem svítidla. Když ve stropě nepoznáte, který vodič je fáze, nechte ji určit elektrikáře, jak popisuje oddíl o vodičích, jejichž barvy nesedí.
  3. Nulový vodič vývodu (N) spojte s modrým vodičem svítidla.
  4. Má-li svítidlo ve třídě II trojžilový kabel, nasaďte na konec žlutozeleného vodiče samostatnou izolovanou svorku a uložte ho do krabice tak, aby se ničeho nedotýkal.
  5. Za každý vodič zlehka zatáhněte, jestli ve svorce drží. Uvolněný spoj bývá častou příčinou blikání a přehřívání.
  6. Spoje uložte do stropní krabice nebo pod kryt svítidla tak, aby se nedotýkaly kovové konstrukce, a svítidlo připevněte nebo zavěste na hák, nikdy ne za vodiče.
  7. Zapněte vše, co jste na rozvaděči vypnuli, a funkci vyzkoušejte.

Když je přívod svítidla krátký nebo ho chcete vyměnit za ozdobný, hodí se kategorie Textilní a opletené kabely, kde najdete dvoužilové kabely 2 × 0,75 mm² pro svítidla ve třídě II i trojžilové 3 × 0,75 mm², které potřebuje svítidlo ve třídě I. Jak průřez a druh kabelu vybrat, popisuje článek Jaký kabel na světla a pro výrobu svítidel?

Co když ve vývodu chybí ochranný vodič?

Když ve vývodu chybí ochranný vodič, hodí se k němu jen svítidlo ve třídě ochrany II, které poznáte podle značky dvou čtverců v sobě. Má zesílenou nebo dvojitou izolaci a ochranný vodič nepotřebuje. Svítidlo ve třídě I ochranný vodič vyžaduje vždy, protože při poruše izolace by se jeho kovové části dostaly pod napětí a bez vodiče PE by jistič nevypnul.

Svítidlo ve třídě I proto nezapojujte tak, že jeho žlutozelený vodič jen zaizolujete a necháte nezapojený. U svítidla ve třídě II s trojžilovým kabelem je naopak zaizolování žlutozeleného vodiče správný postup, protože svítidlo ve třídě II chrání dvojitá izolace, ne ochranný vodič. Žlutozelený vodič nepropojujte ani s nulovým vodičem, jak se to dřív dělalo pod názvem nulování. Společný ochranný a nulový vodič (PEN) dovoluje norma ČSN 33 2000-5-54 jen v pevném rozvodu s průřezem nejméně 10 mm² mědi nebo 16 mm² hliníku, ve světelném okruhu z vodičů 1,5 mm² mědi nebo 2,5 mm² hliníku tedy nikdy. Při přerušení nulového vodiče by se kovový kryt svítidla dostal pod plné napětí.

Řešení jsou dvě. Buď vyberete svítidlo ve třídě II, nebo necháte elektrikáře přivést ochranný vodič od rozvaděče. Doplnění ochranného vodiče je zásah do rozvodu, takže u starší instalace se vyplatí nechat elektrikáře zkontrolovat rovnou celý okruh.

Čím vodiče správně spojit?

Vodiče svítidla a vývodu spojte izolovanou svorkou, například pákovou svorkou nebo šroubovou svorkovnicí. Svorka drží vodič pevně, zakryje holé konce a zabrání jejich dotyku s kovovou konstrukcí. Pákové svorky se navíc dají otevřít a použít znovu, když svítidlo měníte, na hliníkové vodiče ale patří jen svorka, kterou výrobce pro hliník výslovně určil. Svorky a další drobný materiál najdete v kategorii Spojovací elektromateriál.

Vodiče nespojujte zakroucením a izolační páskou. Takový spoj se časem uvolňuje a zahřívá, páska navíc v teple stropní krabice ztrácí lepivost. Pásku použijte jen jako doplněk, třeba k označení fáze.

Jak poznat fázový vodič, když barvy nesedí?

Fázi určí elektrikář zkoušečkou, protože ve starších rozvodech barva vodiče často neodpovídá dnešní normě. Ve stropě potkáte černý, šedý i bílý vodič v roli fáze. Měří se při zapnutém jističi i vypínači, tedy pod napětím, a to je práce pro elektrikáře. Nalezenou fázi označí kouskem hnědé nebo černé izolační pásky, zbylý vodič je nulový.

U hliníkových rozvodů, které se u nás stavěly zhruba od šedesátých do konce osmdesátých let, buďte opatrní ještě z jiného důvodu. Hliníkový vodič poznáte podle stříbřitého jádra. Je měkčí než měď, po letech křehne, při ohnutí se snadno ulomí a ve šroubové svorce časem povoluje. Spoj hliníku s mědí navíc koroduje, takže na propojení použijte svorku, kterou výrobce výslovně určil pro spojení hliníku s mědí, a vodiče nikdy nekruťte přímo k sobě. Když se hliníkový vodič u stropu ulomí nebo je na nové připojení příliš krátký, přivolejte elektrikáře.

Kolik svítidel unese jeden okruh?

Světelný okruh v bytě bývá jištěný jističem 10 A, což při 230 V odpovídá zhruba 2 300 W, a to stačí na desítky LED svítidel. U LED svítidel tuhle hranici prakticky nevyčerpáte: deset LED žárovek po 10 W dá 100 W. Pozor si dejte na náběhový proud: LED žárovky i napájecí zdroje LED svítidel mají na vstupu obvykle kondenzátor, který se při zapnutí nabíjí a na okamžik odebere násobek jmenovitého proudu.

Jistič s charakteristikou B vypíná okamžitě při trojnásobku až pětinásobku jmenovitého proudu, s charakteristikou C při pětinásobku až desetinásobku. U větších LED sestav proto může jistič B vypnout hned při rozsvícení, přestože trvalý odběr je nízký. Řešením je rozdělit svítidla na víc okruhů, doplnit omezovač náběhového proudu nebo vyměnit jistič za charakteristiku C. Všechna tři řešení patří elektrikáři, který u výměny jističe navíc posoudí, jestli jistič C na konci dlouhého vedení dostane dost velký poruchový proud k okamžitému vypnutí.

Kdo vám se zapojením světla poradí?

Poradí vám technický tým LUXIFER CZ s.r.o., který svítidla montuje u zákazníků a ve vlastní dílně je skládá na míru z jednotlivých dílů. Z montáží ve starších bytech víme, že nejčastější komplikace nejsou dva dráty, ale svítidlo ve třídě I u vývodu bez ochranného vodiče, hliníkové vodiče a fáze v nečekané barvě. Proto se vyplatí zjistit třídu ochrany svítidla dřív, než ho koupíte, a když ji v popisu nenajdete, zeptejte se nás.

Napište nám, kolik vodičů máte ve stropě a jaké svítidlo chcete. Doporučíme provedení, které k vývodu sedí, a svítidlo na míru, například z LED profilů, vám můžeme sestavit i s přívodem, jak popisuje stránka Zakázková výroba svítidel z LED profilových lišt a příslušenství. Hotové instalace ukazují naše Reference a realizované projekty a s výměnou objímky pomůže článek Jak zapojit objímku žárovky?

Upozornění: Popsaný postup se týká připojení svítidla k již připravenému vývodu. Před jakoukoli prací vždy vypněte příslušný jistič a zkoušečkou ověřte, že vodiče nejsou pod napětím. Úpravy samotného vývodu, třeba doplnění ochranného vodiče nebo přepojení vypínače, patří vždy elektrikáři. Elektrikáře přivolejte vždy, když ve stropě nepoznáte fázi, když jsou vodiče ulomené, příliš krátké nebo mají zpuchřelou izolaci a když zkoušečka ukáže napětí i po vypnutí hlavního jističe.
