Svítidla a moduly systému MIFOR-70
MIFOR-70 od polského výrobce KLUŚ je závěsný modulární systém svítidel na míru: tvar i délku modulu určuje váš výkres. Moduly nejsou vázané na pevné rozměry, věší se pod strop na lankách a základní provedení jede na 24 V DC.
#showmore#
Jaké tvary systém pokrývá?

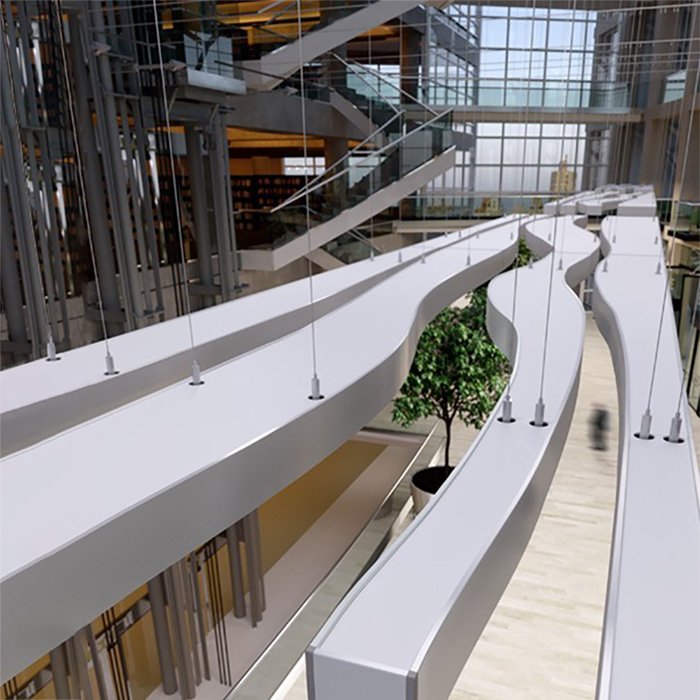

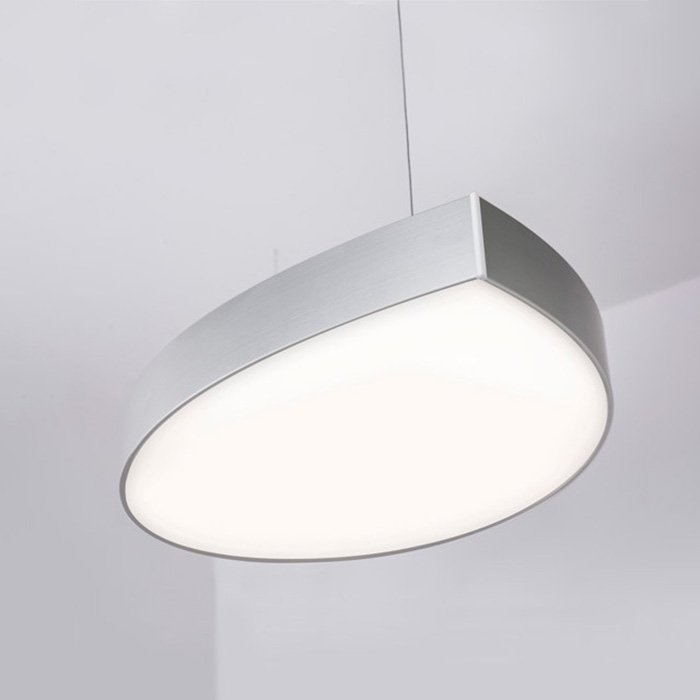

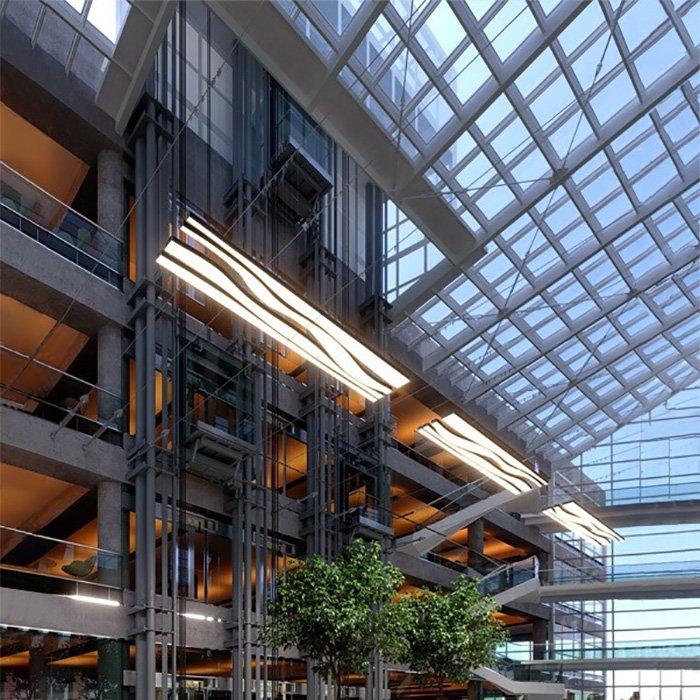

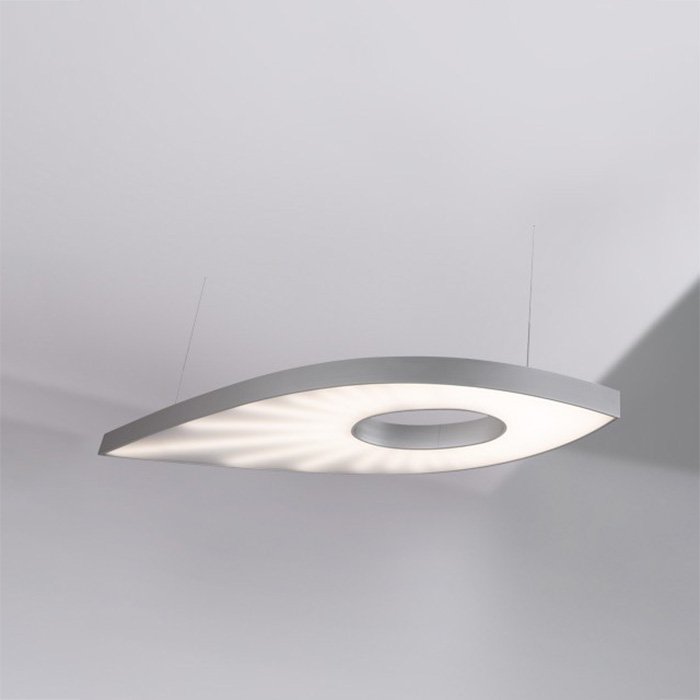

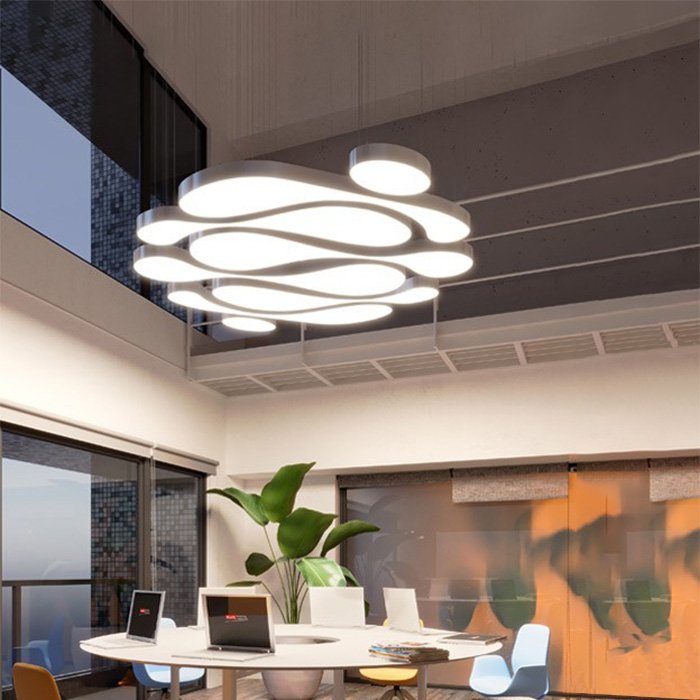

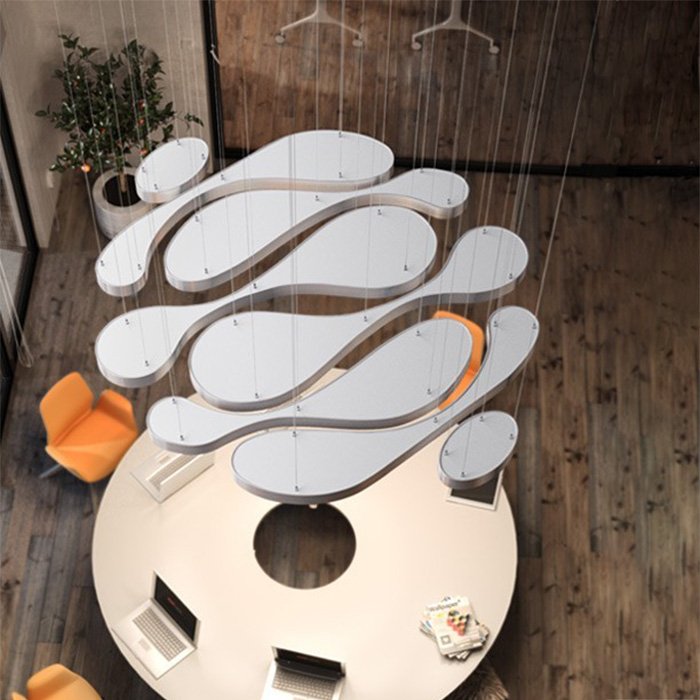

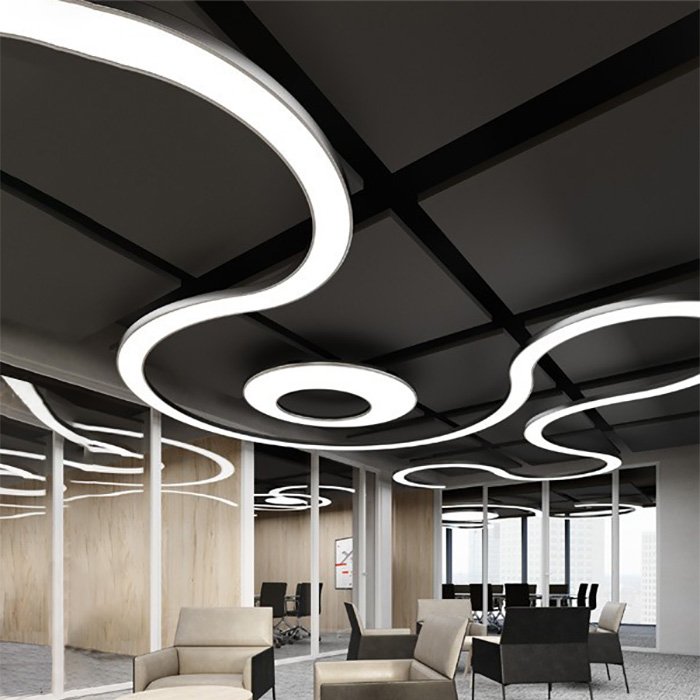

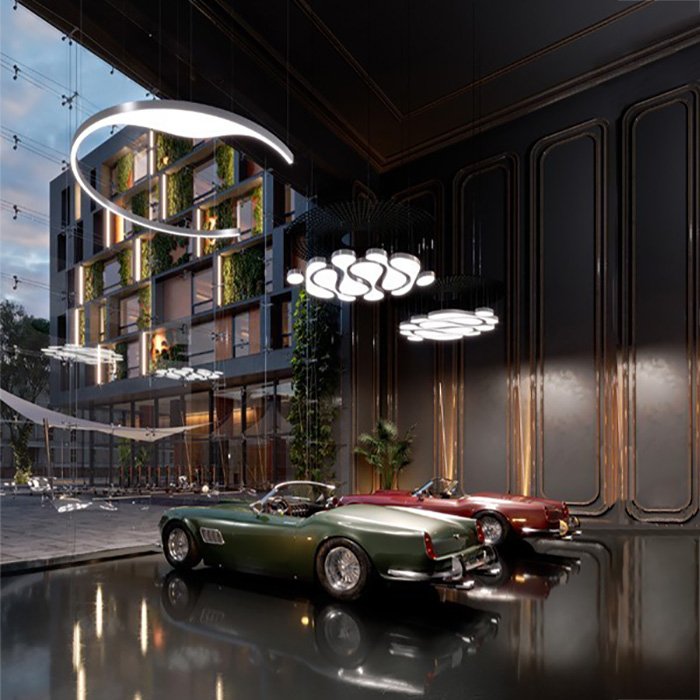

Nabídka zahrnuje kruhové a oválné tvary, vlnité a organické křivky, lineární díly a trojúhelníkové moduly. Skládají se do jednoho svítidla i do sestavy zavěšené v několika výškách nad sebou.
V katalogu je osmnáct variant, které slouží jako výchozí body: buď je použijete tak, jak jsou, nebo z nich vyjdete a upravíte poloměr, délku ramene či počet segmentů. Katalogová varianta má kratší dodací lhůtu a hotová data, atyp jde vyrobit přesně podle výkresu.
Vzniknou z nich jednoduché světelné linky i složité prostorové kompozice. Maximální rozměr nedělitelného dílu, dodací lhůtu atypu a fázi, ve které je nutné tvar zafixovat, si vyžádáme u výroby podle konkrétního zadání.
U dělených tvarů je dobré vědět předem, kde vyjdou spoje: u kruhu a oválu se dají skrýt do místa, kde se kompozice láme, u dlouhé křivky bývají v pohledu. Tohle rozhodnutí patří do studie, ne do realizace.
Kolik světla modul dá a jak podává barvy?
Modul podává barvy standardně na úrovni Ra 90 a u tvaru na míru se Ra 95 objednává už při zadání. Standardně se vyrábí ve 3000 a 4000 K, jinou teplotu zadáte v objednávce; laděná bílá je k dispozici.
Nejvýkonnější modul má příkon 107 W a světelný tok 10 040 lm při 3000 K a 10 410 lm při 4000 K, tedy 93,8 a 97,3 lm/W. Jsou to hodnoty modulu bez ztrát externího zdroje; ztráty zvoleného zdroje připočtěte podle jeho technického listu. Pro dimenzování přívodu: 107 W při 24 V je zhruba 4,5 A.
Tabulkovou hodnotu UGR výrobce pro tento systém neuvádí, protože se počítá ze standardní fotometrie katalogového svítidla, kterou tvar kreslený na zakázku nemá. Oslnění konkrétní sestavy se posoudit dá, ale až výpočtem z fotometrických dat jednotlivých modulů v geometrii vaší sestavy.
Jaké podklady dostanete pro výkres a BIM?
K dispozici jsou 2D podklady i model pro BIM. Pro atypický tvar vyžádáme od výroby fotometrická data modulů; výpočet osvětlenosti pak skládáme z dat jednotlivých modulů v geometrii vaší sestavy. Pokud výrobce data k danému modulu nemá, řekneme to a výpočet neslibujeme.
Tvar se proto vyplatí zadat už ve studii: jakmile je skladba pevná, dá se doložit osvětlenost a upřesnit cena.
Do modelu se vkládá skutečná geometrie sestavy včetně výšek jednotlivých úrovní, takže se hned ukáže kolize s vzduchotechnikou, sprinklery nebo akustickými panely. U kompozice zavěšené ve třech výškách je to podstatnější než u jednoduché linky.
Jak se sestava kotví do stropu?
Systém se věší pod strop na lankách; přisazená ani zapuštěná varianta se nevyrábí. Pokud potřebujete i přisazenou montáž, sáhněte po stavebnicových svítidlech systému ROLL, která zvládnou obojí.
Závěsné body se počítají do konstrukce stropu; u sádrokartonu k tomu připravíme rozteče už při zaměření. Údaje o hmotnosti sestavy, rozteči závěsných bodů a rozsahu nastavení lanek si ke konkrétnímu tvaru vyžádáme u výroby, protože se u atypu liší sestava od sestavy. Termín, do kdy je dodáme, potvrdíme hned po zaslání výkresu.
Napájení se vede lankem nebo samostatným přívodem do prvního modulu a odtud dál sestavou. U vícepatrové kompozice proto rozhodněte, kterým bodem přívod vstupuje. Vede to k menšímu počtu viditelných kabelů a k jednodušší koordinaci se stropní vývodkou.
Sestava vychází v krytí IP20. Tělo je hliníkové a výrobce k němu uvádí nízkou uhlíkovou stopu. Povrchy: stříbrný elox, černá RAL 9005, bílá RAL 9010 a libovolný odstín RAL podle zadání.
Jak se napájí a stmívá sestava na 24 V?
Napájecí zdroj se objednává zvlášť: poskládáte ho z nabídky LED zdrojů 24 V a umístíte do rozváděče nebo na přístupné místo v podhledu. U delších přívodů hlídáme úbytek napětí už v návrhu; na vyžádání se dodává i provedení na 230 V AC.
U konstantního napětí 24 V se nestmívá ve svítidle, ale před ním: buď stmívatelným zdrojem, nebo stmívačem konstantního napětí zařazeným za nestmívatelný zdroj. Jednu adresu tvoří jeden stmívací kanál, ne jeden zdroj, protože z jednoho zdroje může být napájeno několik kanálů. Kolik částí kompozice má jít ovládat samostatně, tolik kanálů naplánujte.
Ovládá se přes DALI, Zigbee i Matter, na přání s rádiovým ovladačem; řídicí jednotky najdete mezi řídicími jednotkami DALI a brány mezi bránami Zigbee.
Kam se tvar na míru v projektu hodí?
Tvar na míru se podle výrobce hodí do prémiových kanceláří a hotelů, do reprezentativních a veřejných prostor a do náročných rezidencí. Jde o zadání, kde svítidlo vzniká současně s interiérem.
Do prostor, kde se oslnění hodnotí, se tenhle systém kombinuje: nad reprezentativní částí kompozice na míru, nad pracovními stoly tah systému SERPENT, u kterého výrobce UGR pod 19 s mikroprizmatickým difuzorem udává. A pokud vám stačí katalogové délky a chcete směr svícení nastavovat až na místě, podívejte se na systém TULIP.
Kdy si bílá a barva zaslouží vlastní pásek?
Vlastní pásek si zaslouží ve chvíli, kdy má jedna část kompozice sloužit práci a druhá atmosféře: samotný RGB pásek žádné bílé čipy nemá a bílou skládá ze tří úzkých pásem spektra, takže na pleti i na materiálech vypadá jinak než bílý pásek. Ta složená bílá se navíc posouvá se stmívací úrovní a s oteplením čipů.
U kompozice zavěšené v několika výškách má rozdělení úloh smysl samo o sobě. Na úroveň, která míří na stůl, patří jednobarevná bílá s deklarovaným indexem podání barev; barva se pak nechává úrovni, která svítí na plochy kolem.
Vybíráte z RGBWW, RGB, RGBW, laditelné bílé i jednobarevného pásku; katalog výrobce počítá s pevnou bílou ve 3 000 a 4 000 K a ostatní osazení připravujeme na zakázku k danému zadání.
Každá oddělená úroveň má vlastní kanály a ovladač se vybírá podle jejich počtu a podle proudu, který na ně připadne. Počet a délka modulů se do volby promítnou přes odběr. Podle obojího se dá vybírat mezi LED ovladači.
Co řešíme přímo s výrobou?
Se značkou pracujeme bez mezičlánku, takže tvar na míru, netypický povrch i skladbu sestavy konzultujeme rovnou s výrobou. Ostatní řady jsou ve svítidlech a profilech KLUŚ.
Posoudíme vyrobitelnost nakresleného tvaru, přiložíme dokumentaci k modulu a připravíme cenovou nabídku; najdete to v našich službách.
