Stranově ohebné LED pásky ZIG-ZAG

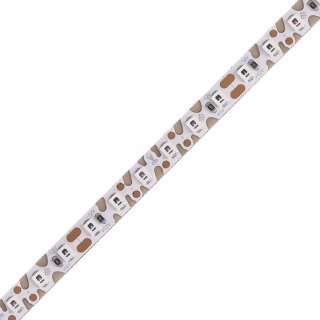

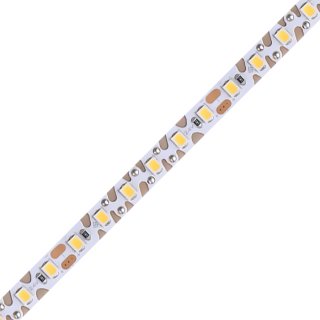

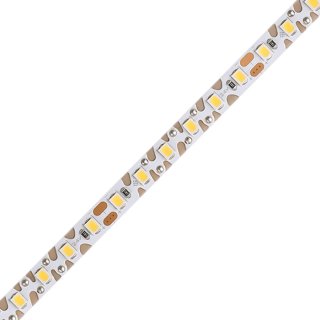

Stranově ohebný pásek, označovaný také jako S-bend nebo cik-cak, má desku naříznutou do klikaté stopy, a proto se ohýbá do stran — ve své vlastní rovině. Běžný pásek se dá ohnout jen kolmo k rovině desky, nahoru a dolů, takže při každé zatáčce se musí rozstřihnout a znovu spojit. ZIG-ZAG projde obloukem, rohem i písmenem v jednom kuse, bez pájených spojů uprostřed trasy. Ve výpisu jsou šířky 6,5 a 7 mm a jedno dvanáctimilimetrové provedení, ve 12 V i 24 V, od jednobarevných bílých po RGBW.

#showmore#

Používá se všude, kde světlo nemá jít rovně. Nejčastěji jde o kulatá a oválná zrcadla, kruhové a vlnité podhledy, oblouky nad barem a v recepci, zaoblené hrany nábytku a pultů, spirálu kolem sloupu, vnitřní i vnější rohy stěn a zakřivená schodiště. Druhou velkou skupinou jsou světelné nápisy a logotypy — jeden kus pásku obkrouží písmeno včetně bříšek u O, S nebo R, takže nápis nemá tmavá místa v zatáčkách. Uplatní se i ve výlohách, v reklamních poutačích a v modelářství či výstavnictví, kde se tvary mění od zakázky k zakázce. Najdete tu řady Lux Miners ZIG-ZAG a KLUŚ FLEXIBLE, v jednobarevné bílé, barevné, CCT s nastavitelnou teplotou světla i RGBW, takže kvůli tvaru nemusíte slevit z barvy světla. Rozhoduje spíš to, jak ostrou zatáčku má linka opsat a jak dlouhý bude souvislý úsek — podle toho se volí napětí i způsob napájení.

Kam se ZIG-ZAG pásek hodí?

Tam, kde má světelná linka zatáčet, a přitom zůstat souvislá. Typicky do kruhů, oblouků, vln, rohů a písmen — tedy do tvarů, které by se z běžného pásku daly složit jen z nastříhaných kousků.

V interiéru to znamená kulaté zrcadlo v koupelně, oblouk v podhledu i v klenbě, zaoblenou hranu kuchyňského ostrůvku nebo baru, kulatý stůl a pult, světelný kruh kolem hodin, spirálu po zábradlí točitého schodiště, vlnovky v dětském pokoji a vlnu na zdi a světelný rám se zakulacenými rohy kolem televize. Dobře poslouží i tam, kde stěna svírá ostrý vnitřní roh a běžný pásek by se musel přerušit.

V reklamě a ve výstavnictví je hlavní předností jeden kus na celý tvar. Světelné písmeno, logo, nápis nad vchodem nebo křivka ve výloze se udělá bez spojů, takže v trase nezůstane místo, které by se muselo pájet a izolovat. Stejně tak výstavní stánek nebo veletržní poutač, kde se tvar mění od akce k akci. Všechny pásky v této kategorii jsou v nekrytém provedení pro suchý interiér, takže do vlhka a ven vybírejte z venkovních LED pásků nebo z neonových pásků — u nich si ale pohlídejte provedení, protože do stran se ohýbá jen verze side bend, zatímco top bend jen nahoru a dolů.

Co ohebný pásek umí navíc?

Zvládne tvar, který se z běžného pásku poskládat nedá, a bez spojů uprostřed trasy. Každý pájený spoj se přitom musí odizolovat, zapájet a znovu zaizolovat, takže méně spojů znamená rychlejší a čistší montáž.

Druhá výhoda je čas. Oblouk poskládaný z rovných kousků znamená u každé zatáčky odstřihnout, odizolovat, zapájet a zaizolovat; ohebný pásek se prostě vede podél křivky. U kruhu o průměru půl metru se tak vyhnete celé řadě spojů. Třetí věc: linka zůstane opticky souvislá, a právě zlom nebo mezera je u podsvíceného tvaru nejvíc vidět.

Něco to stojí: klikatá dráha je užší a zároveň delší než přímá, takže úbytek napětí je vyšší a souvislý úsek vychází kratší — podrobněji to rozebírá text u MINI a SLIM pásků. Ohyb má navíc svou mez: nejmenší poloměr najdete v technickém listu konkrétní řady, a pokud tam uvedený není, rádi ho dohledáme.

Jak ZIG-ZAG pásek ohýbat a stříhat?

Ohýbejte ho v rovině desky a plynule, ne přes hranu a ne do ostrého zlomu. Klikatá dráha je stavěná na tah a stlačení po stranách, takže ho veďte plynule a poloměr volte raději větší, než je nutné.

Stříhá se jako každý jiný pásek — jen na vyznačených dělicích místech. Tvar si předkreslete na podklad a pásek k němu lepte postupně, ne najednou: samolepicí páska drží hned a hotový oblouk se už rovná špatně. Do oblouků se vyrábějí i ohebné profily; přehled najdete v hliníkových LED profilech, konektory a koncovky v příslušenství k LED páskům.

Který ohebný pásek vybrat?

Podle napětí a podle toho, jak ostré zatáčky vás čekají. Na delší tvary volte 24 V, protože při stejném světle teče poloviční proud a úsek vydrží delší; na drobné tvary a do nábytku stačí 12 V.

Podle světla vybíráte mezi jednobarevnou bílou, barevnými variantami na efekt, CCT s plynulou změnou teploty a RGBW pro barevné scény s plnohodnotnou bílou. Potřebujete-li místo řetězu jednotlivých bodů plynulou souvislou svítivou plochu, porovnejte je ještě s COB pásky; do úzkých rovných drážek se zase lépe hodí MINI a SLIM pásky.

Proč tomu rozumíme?

Ohebné pásky ohýbáme při montáži sami a ohebné řady si necháváme vyrábět podle vlastního zadání. Víme proto, jak těsný oblouk která řada ještě snese a kde se klikatá dráha začne namáhat.

Plánujete kruh, písmeno nebo oblouk? Napište nám rozměry tvaru a celkovou délku linky a doporučíme pásek i způsob napájení. Když tvar zvládne běžný pásek s jedním spojem, řekneme to — ohebný pásek není potřeba všude, kde se něco zatáčí.
