ZIG-ZAG CCT LED pásek 24V Lux Miners-ES | 18W | 120LED | CRI90+

Detailní popis produktu

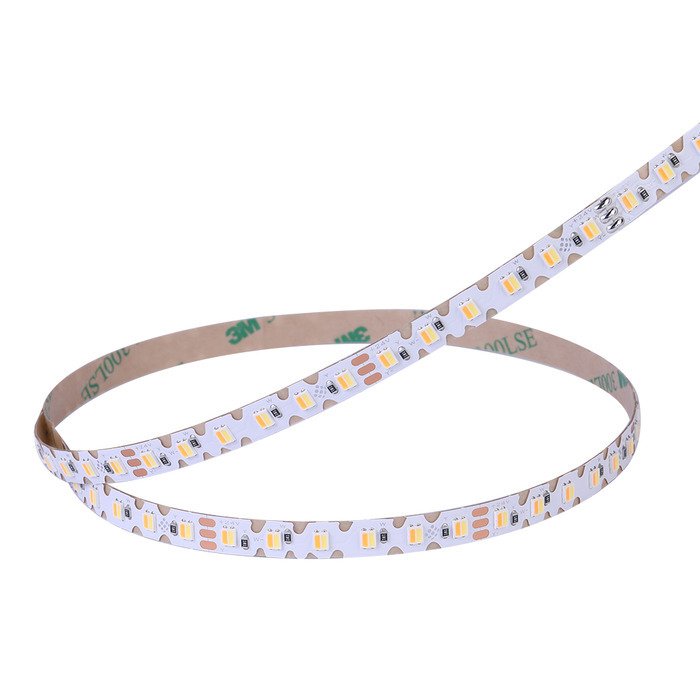

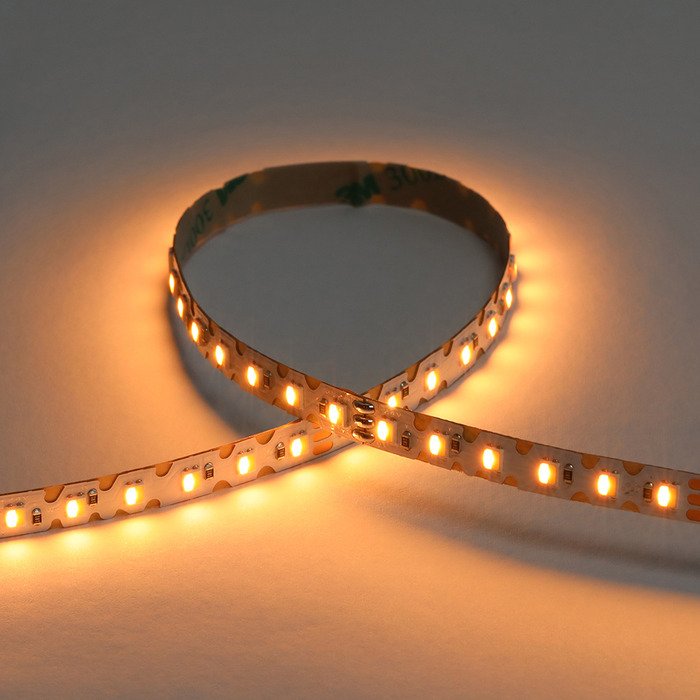

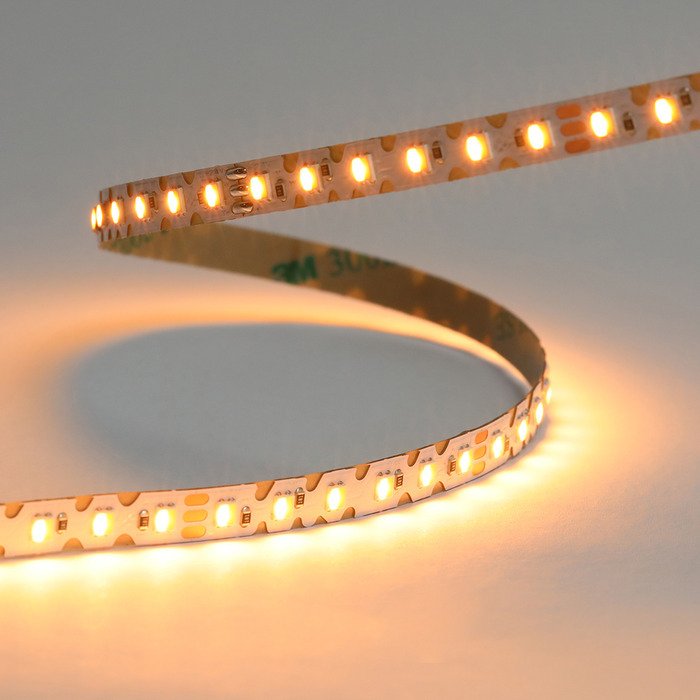

ZIG-ZAG CCT LED pásek 24V s produktovým označením Lux Miners-ES (Effective series) CCT24120E-18ZIG-ZAG a příkonem 18 W/m je určen pro aplikace vyžadující plynule měnit barevnou teplotu bílé (Tunable White) v širokém rozsahu chromatičnosti 2200-6500 K. Technologie CCT (Correlated Color Temperature) využívá dvě skupiny LED diod (teplá a studená bílá), jejichž světelný tok je kombinován prostřednictvím dvoukanálového řízení. Při nastavení vyváženého poměru obou kanálů dosahuje osvětlení vysoké kvality světla a věrnosti podání barev s indexem CRI 90+. Flexibilní ZIG‑ZAG / S‑BEND provedení představuje konstrukční variantu LED pásku se segmentovou, perforovanou strukturou plošného spoje, která umožňuje výrazné ohýbání do stran v horizontální rovině a tím i snadné kopírování křivek či nepravidelných tvarů.

ZIG-ZAG CCT LED pásek 24V s třídou krytí IP20 je vhodný pro instalaci do LED profilové lišty a univerzální interiérové aplikace včetně malosériové výroby svítidel. Při jeho vývoji a následné výrobě byl kladen důraz na dosažení vysoké světelné účinnosti (lm/W) a precizního mechanického provedení. Za kvalitou výrobku stojí renomovaný výrobce Lux Miners.

Důležité prodejní informace

• Metrážové zboží - součástí dodávky je metráž pásku ve zvolené délce (1-4 m v celku) bez napájených napájecích kabelů. Požadujete-li napájení přívodního kabelu využijte související #tablink#sluzby#službu pájení##.
• Originální balení - zahrnuje elektrostatický obal, plastový kotouč s návinem LED pásku v délce 5 m s napájenými vodiči (AWG22 15 cm).

Jak správně používat 24V CCT LED pásek CCT24120E-18ZIG-ZAG a jaké technické aspekty je vhodné znát?

• Počet 2in1 CCT LED diod - 120 LED/m - každý jednotlivý LED čip v pouzdře obsahuje jak teplou bílou (WW), tak studenou bílou (CW) LED diodu, což umožňuje plynulou změnu teploty chromatičnosti v rámci jednoho světelného bodu.
• Příkon - 18 W/m - je rozdělen do dvou kanálů, kde 9 W/m tvoří teplá bílá (WW) a 9 W/m studená bílá (CW).

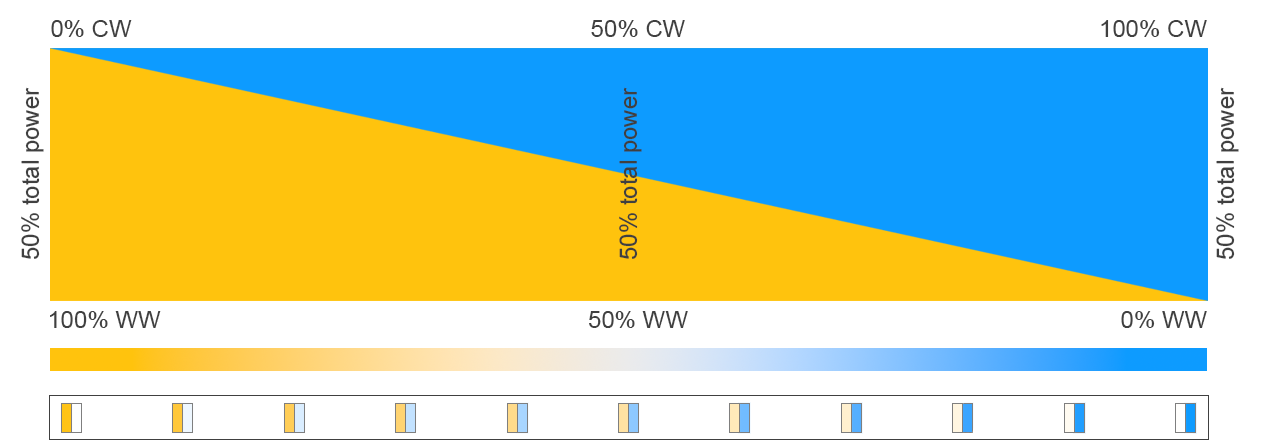

• Řízení CCT kanálů - pro dvoukanálové ovládání využijte kompatibilní #tablink#stmivace#ovladače a stmívače##. Ty pracují v režimu kombinovaného výkonu 1 + 1 = 1 (9 W + 9 W = 9 W). Nedoporučuje se provozovat CCT pásek CCT24120E-18ZIG-ZAG při maximálním souběžném zatížení obou kanálů (tj. 18 W/m při plném výkonu teplé i studené bílé), protože takový provoz může způsobit nadměrné zahřívání a vést k přehřátí a následnému nevratnému poškození.

Světelné parametry, které stojí za pozornost

• CRI90+ Index při 4000 K - zaručuje vynikající věrnost barev, vysoký kontrast a přirozený vzhled osvětlených objektů i předmětů. Standard CRI 90+ je ideální pro profesionální interiérové aplikace, kde je klíčová maximální vizuální přesnost, autenticita barev a celková vizuální kvalita osvětleného prostoru.
• ≈ 90 lm/W účinnost při 4000 K - představuje pro CCT technologii současný vysoký technologický standard. Světelná účinnost v rozsahu 80–100 lm/W je obecně považována za dobrou hodnotu a odpovídá modernímu a efektivnímu světelnému zdroji.
• CCT (Correlated Color Temperature) spektrum barev se světleným výkonem WW - 2200 K (767 lm/m | CRI 91+) - CW - 6500 K (917 lm/m | CRI 95+).

Jaké další technické vlastnosti by vám neměly uniknout?

Technické informace jsou nezbytným zdrojem údajů o produktu, které umožňují jeho správné pochopení a efektivní použití. Díky nim lze výrobek používat v souladu s jeho specifikacemi a dosáhnout optimálních výsledků osvětlení.

• IP20 třída krytí - je vhodná pro použití v interiéru s doporučenou provozní teplotou: -15°C až max. 60°C.
• DC 24 V provozní napětí - je bezpečné napětí pro domácí i komerční aplikace. Pro spolehlivé napájení doporučujeme kompatibilní #tablink#zdroje#napájecí zdroje##.
• ≈ 5 cm dělitelnost jednotlivých modulů - krácení pásku je možné pouze na vyznačených místech pomocí technických nůžek.
• 7 mm šířka pásku - umožňuje instalaci i v aplikacích s velmi omezeným montážním prostorem.

ZIG-ZAG stranově CCT LED pásek 24V CCT24120E-18ZIG-ZAG je technicky vyspělý produkt, proto přinášíme i rozšířené technické informace

Uvedené informace jsou určeny pro zkušené uživatele, světelné techniky a montážní profesionály. Tyto specifikace umožňují odborníkům vyhodnotit kompatibilitu, efektivitu a vhodnost produktu pro konkrétní aplikace.

• 2in1 SMD2835 (Surface-Mounted Device) technologie - využívá jedno pouzdro, v němž jsou integrovány LED diody obou spektrálních kanálů – teplé bílé (WW) i studené bílé (CW). Čipy jsou umístěny na hliníkové podložce zajišťující efektivní pasivní odvod tepla, což výrazně přispívá k prodloužení jejich životnosti, stabilizaci světelného výkonu a dosažení vysoké svítivosti i účinnosti (lm/W). Konstrukce zároveň umožňuje homogenní vyzařování při standardním vyzařovacím úhlu 120°.
• 2 oz/ft² měděná vrstva PCB (Printed Circuit Boards) - deska plošného spoje obsahuje měděnou vrstvu o tloušťce 2 oz, která zajišťuje optimální vodivost a efektivní odvod tepla, čímž přispívá k dlouhé životnosti produktu.
• 3M 300LSE samolepící páska - nabízí mimořádně silnou počáteční i dlouhodobou přilnavost, tenký profil a stabilitu v širokém rozsahu teplot.
• EPREL (European Product Database for Energy Labelling) registrace - výrobek je zaregistrován v Evropské databázi světelných zdrojů.

Často kladené otázky:

Rady a typy k montáži

Instalace ZIG-ZAG CCT LED pásku CCT24120E-18ZIG-ZAG je vhodná pro profesionály a techniky s potřebným vybavením. Při montáži je nutné zabránit poškození pásku způsobenému nadměrným ohýbáním, kroucením nebo neodborným pájením. Pájení napájecích vodičů či prodlužování pásku nedoporučujeme provádět bez předchozích zkušeností.

Ohebná CCT LED páska 24V CCT24120E-18ZIG-ZAG je na své spodní straně opatřena speciální oboustrannou lepenkou 3M 300LSE. Tato samolepící páska slouží k montáži na zvolený podklad (důrazně doporučujeme využít LED profilové lišty z důvodu chlazení a ochrany LED pásku). Ten musí být hladký a odmaštěný. Pro montáž můžete využít také širokou nabídku #tablink#montaz#montážního příslušenství a kabelů##.

#kalkulacka#

Doporučení před prvním zapojením

ZIG-ZAG CCT ledkový pásek CCT24120E-18ZIG-ZAG se vyznačuje vysokou technickou kvalitou a minimálním výskytem výrobních vad. Přesto doporučujeme před montáží provést krátký funkční test. Test by neměl přesáhnout 45 sekund a pásek by měl být zcela odmotán z kotouče, aby bylo zajištěno dostatečné chlazení. Během testu ověřte, zda všechny LED diody svítí rovnoměrně, neblikají a nevykazují žádné anomálie. V případě zjištění výrobní vady ihned zahajte reklamační proces. Po instalaci již nelze spolehlivě určit, zda je závada způsobena výrobní chybou nebo neodbornou montáží.

#text_banner#

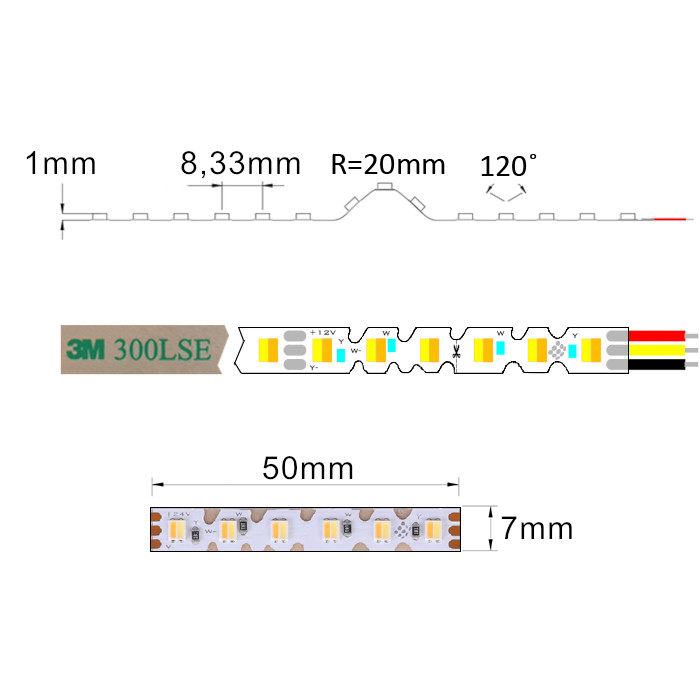

Technický výkres
