ZIG-ZAG LED pásek 12V Lux Miners-ES | 7W | 120LED | CRI80+

Detailní popis produktu

ZIG-ZAG LED pásek 12V s produktovým označením Lux Miners-ES (Effective series) SC12120E-7ZIG-ZAG a příkonem 7 W/m je určen pro osvětlení s pevně definovanou bílou barvou světla, dostupnou v několika variantách barevných teplot (různých odstínech chromatičnosti bílé). Technologie osvětlení pomocí jedné neměnné barvy SC (Single Colour - DIM) poskytuje vyšší světelnou účinnost a vyvážené podání barev bílého světla. Provedení ZIG-ZAG (S-BEND) má segmentový, perforovaný plošný spoj, který se dá ohýbat do stran v rovině pásku. Pásek tak kopíruje oblouky, křivky a nepravidelné tvary, kam se běžný pásek ohnout nedá.

Bílý 12V LED pásek je vhodný pro širokou škálu interiérových aplikací i výrobu svítidel v menších sériích. Effective série LED pásků od renomovaného výrobce Lux Miners představuje osvědčené řešení pro běžné osvětlení, které kombinuje vysokou světelnou účinnost (lm/W) s kvalitním mechanickým zpracováním a spolehlivým provozem.

Důležité prodejní informace

• Metrážové zboží - součástí dodávky je metráž pásku ve zvolené délce (1-4 m v celku) bez připájených napájecích kabelů. Požadujete-li připájení přívodního kabelu, využijte související #tablink#sluzby#službu pájení##.
• Originální balení - zahrnuje antistatický obal, plastový kotouč s návinem LED pásku v délce 5 m s připájenými vodiči (AWG22 15 cm).

Kde LED pásek SC12120E-7ZIG-ZAG využijete?

LED pásek ZIG-ZAG je navržen pro osvětlení zakřivených a členitých tvarů, kde je potřeba vést světelnou linii v obloucích, rádiusech nebo po nepravidelných konturách. Díky své flexibilní konstrukci se skvěle hodí pro výrobu světelných nápisů a reklamních písmen, podsvícení oblých nábytkových prvků, zakřivených podhledů, stěn i vitrín. Se světelným tokem 684 až 922 lm/m podle zvolené chromatičnosti je určen především pro dekorativní, akcentní a orientační osvětlení. Teplota světla 2700 až 3000 K navodí příjemnou atmosféru v obytných interiérech, 4000 až 5000 K je vhodná pro komerční a pracovní prostory a 6500 K dodá světelným nápisům a reklamním prvkům výrazný vzhled i dobrou čitelnost za snížených světelných podmínek.

Světelné parametry, které stojí za pozornost

• CRI 82+ podle barevné teploty - zajišťuje dobré a vyvážené zobrazení barev, vhodné pro běžné interiérové osvětlení s dostatečným kontrastem a přirozeným vzhledem osvětlených předmětů.
• ≈ 132 lm/W účinnost při 4000 K - světelná účinnost v rozsahu 120–140 lm/W potvrzuje, že jde o moderní a vysoce efektivní světelný zdroj, který poskytuje silný světelný výkon při nízké spotřebě energie.

Rozsah nabízených variant barevné teploty bílého světla

• extra teplá bílá - 2000 K (684 lm/m | CRI82+)
• teplá bílá - 2700 K (861 lm/m | CRI82+)
• teplá bílá - 3000 K (879 lm/m | CRI82+)
• denní bílá - 4000 K (922 lm/m | CRI82+)
• denní bílá - 5000 K (896 lm/m | CRI82+)
• studená bílá - 6500 K (876 lm/m | CRI82+)

Jaké další technické vlastnosti by vám neměly uniknout?

Technické informace jsou nezbytným zdrojem údajů o produktu, které umožňují jeho správné pochopení a efektivní použití. Díky nim lze výrobek používat v souladu s jeho specifikacemi a dosáhnout optimálních výsledků osvětlení.

• IP20 třída krytí - je vhodná pro použití v interiéru s doporučenou provozní teplotou −15 °C až 60 °C.

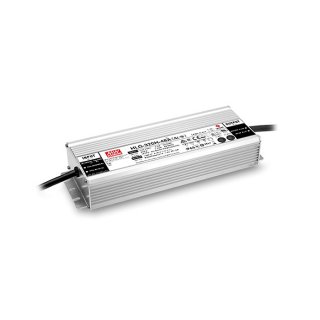

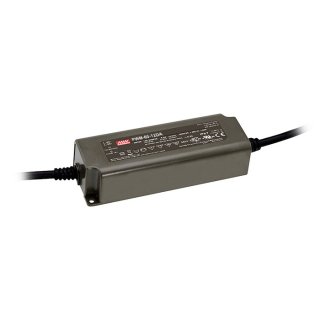

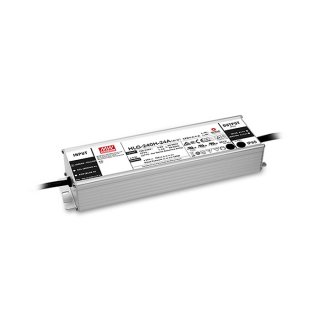

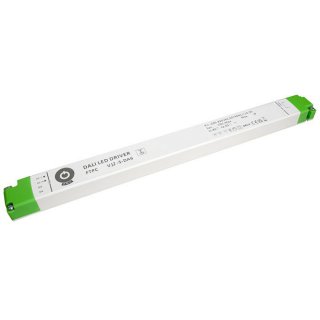

• DC 12 V provozní napětí - představuje bezpečné napětí vhodné pro osvětlovací sestavy či projekty menšího rozsahu. Spolehlivé napájení zajistí kompatibilní #tablink#zdroje#napájecí zdroje##.
• 7 W/m příkon - spotřeba 1 m pásku při plném jasu. Podle ní dimenzujte napájecí zdroj s rezervou zhruba 20 %: například na 5 m pásku (5 × 7 W = 35 W) zdroj alespoň 42 W.
• 120 LED/m počet LED diod na 1 běžný metr - při této hustotě osazení LED diod lze s difuzorem nebo krytem nápisu, v závislosti na jejich hloubce a typu, dosáhnout úplného rozptýlení světla, takže bodový efekt je výrazně potlačen nebo zcela eliminován.
• 6,5 mm šířka pásku - úzký pásek se vejde i do mělkých a úzkých drážek a světelných nápisů.

12V bílý ZIG-ZAG LED pásek SC12120E-7ZIG-ZAG je technicky vyspělý produkt, proto přinášíme i rozšířené technické informace

Uvedené informace jsou určeny pro zkušené uživatele, světelné techniky a montážní profesionály. Tyto specifikace umožňují odborníkům vyhodnotit kompatibilitu, efektivitu a vhodnost produktu pro konkrétní aplikace.

• SMD 2835 – pouzdro 2,8 × 3,5 mm - ploché obdélníkové pouzdro o výšce necelý 1 mm s velkou kovovou ploškou na spodní straně, přes kterou odchází teplo přímo do měděného plošného spoje a dál do hliníkového profilu. Oproti starším pouzdrům SMD 3528 tak 2835 zvládá vyšší výkon při nižší teplotě čipu. Na tomto pásku připadá na jednu diodu jen zhruba 0,06 W (7 W/m ÷ 120 LED/m), takže diody pracují s velkou rezervou: méně se zahřívají, déle si drží jas i barvu a dosahují vyšší účinnosti (≈ 132 lm/W). Vyzařovací úhel je 120°.
• 2 oz/ft² měděná vrstva PCB (Printed Circuit Boards) - měděná vrstva desky plošného spoje o tloušťce 2 oz zajišťuje dobrou vodivost a odvod tepla, čímž přispívá k dlouhé životnosti produktu.

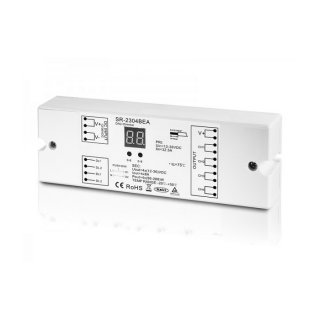

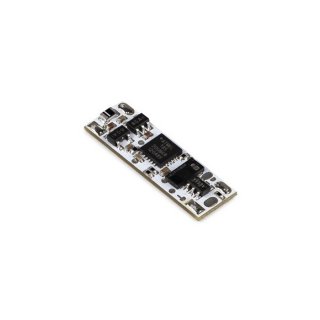

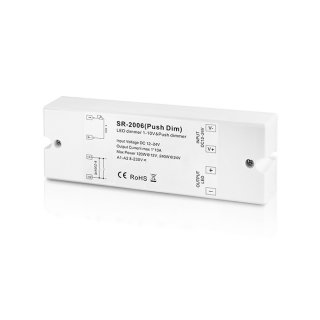

• Stmívání a úprava jasu - pásek se stmívá PWM stmívačem zapojeným mezi zdroj a pásek. Doporučujeme kompatibilní #tablink#stmivace#ovladače a stmívače##.
• EPREL (European Product Database for Energy Labelling) registrace - výrobek je zaregistrován v Evropské databázi světelných zdrojů.

Rady a tipy k montáži a zapojení

Instalace LED pásku SC12120E-7ZIG-ZAG je vhodná pro profesionály a techniky s potřebným vybavením. Při montáži je nutné zabránit poškození pásku způsobenému nadměrným ohýbáním, kroucením nebo neodborným pájením. Pájení napájecích vodičů či prodlužování pásku nedoporučujeme provádět bez předchozích zkušeností.

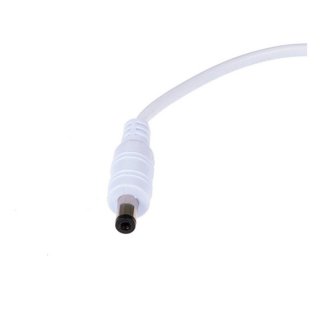

LED pásek SC12120E-7ZIG-ZAG je na spodní straně opatřen oboustrannou lepicí páskou 3M 300LSE, která zaručuje snadnou montáž a dlouhodobě pevné uchycení v širokém rozsahu provozních teplot. Pásek lepte na hladký a odmaštěný podklad. V rovných úsecích doporučujeme montáž do hliníkových LED profilů a lišt, které pásek chladí a chrání před mechanickým poškozením. V obloucích a světelných nápisech pásek lepte přímo na hladký a odmaštěný podklad. Pro montáž můžete využít také širokou nabídku #tablink#montaz#montážního příslušenství a kabelů##.

• Zkrácení délky - pásek stříhejte technickými nůžkami jen na vyznačených místech, tedy po 25 mm.
• Ohýbání do stran - díky perforovanému plošnému spoji zvládne pásek v rovině i velmi malé poloměry ohybu, takže kopíruje i těsné oblouky a tvary písmen. Ohýbejte ho plynule, nelamte ho přes ostrou hranu a neohýbejte ho v místě diod. Při montáži do oblouku ho lepte postupně po celé délce, aby se samolepicí páska neodlepovala.
• Polarita - kladný vodič zdroje připojte na pól + pásku a záporný na pól −. Při přehození polarity pásek nesvítí.
• Maximální délka zapojení z jednoho konce je 5 m. Delší linku napájejte z obou konců nebo ze středu (každá polovina nejvýše 5 m), případně ji rozdělte na úseky s vlastním přívodem. Jinak bude vzdálenější konec pásku svítit slaběji.

#kalkulacka#

Doporučení před prvním zapojením

LED pásek SC12120E-7ZIG-ZAG se vyznačuje vysokou technickou kvalitou a minimálním výskytem výrobních vad. Přesto doporučujeme před montáží provést krátký funkční test. Test by neměl přesáhnout 45 sekund a pásek by měl být zcela odmotán z kotouče, aby bylo zajištěno dostatečné chlazení. Během testu ověřte, zda všechny LED diody svítí rovnoměrně, neblikají a nevykazují žádné anomálie. V případě zjištění výrobní vady ihned zahajte reklamační proces. Po instalaci již nelze spolehlivě určit, zda je závada způsobena výrobní chybou nebo neodbornou montáží.
