ZIG-ZAG CCT LED pásek 24V Lux Miners-ES | 18W | 120LED | CRI90+

Detailní popis produktu

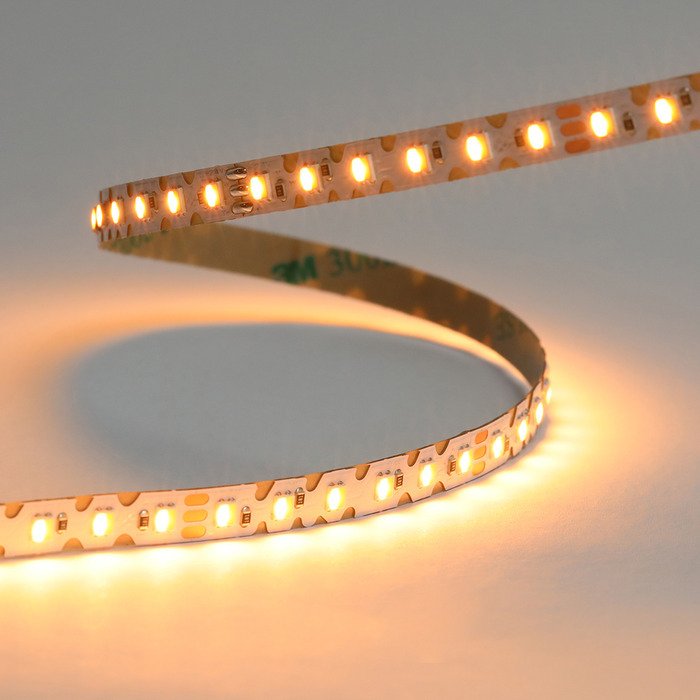

ZIG-ZAG CCT LED pásek 24V s produktovým označením Lux Miners-ES (Effective Series) CCT24120E-18ZIG-ZAG a příkonem 18 W/m je určen pro osvětlení s plynule nastavitelnou barevnou teplotou bílého světla (Tunable White) v rozsahu 2200–6500 K. CCT pásek (Correlated Colour Temperature) má v každém pouzdru 2in1 dvě LED diody, teplou a studenou bílou, které se ovládají dvěma samostatnými kanály. Smícháním obou kanálů nastavíte libovolný odstín bílé od velmi teplého až po chladné denní světlo. Provedení ZIG-ZAG (S-BEND) má segmentový, perforovaný plošný spoj, který se dá ohýbat do stran v rovině pásku. Pásek tak kopíruje oblouky, křivky a nepravidelné tvary, kam se běžný pásek ohnout nedá.

ZIG-ZAG CCT 24V LED pásek je vhodný pro širokou škálu interiérových aplikací i výrobu svítidel v menších sériích. Effective série LED pásků od renomovaného výrobce Lux Miners představuje osvědčené řešení, které kombinuje nastavitelnou barevnou teplotu s vysokou světelnou účinností (lm/W), kvalitním mechanickým zpracováním a spolehlivým provozem.

Důležité prodejní informace

• Metrážové zboží - součástí dodávky je metráž pásku ve zvolené délce (1–4 m v celku) bez připájených napájecích kabelů. Požadujete-li připájení přívodního kabelu, využijte související #tablink#sluzby#službu pájení##.
• Originální balení - zahrnuje antistatický obal, plastový kotouč s návinem LED pásku v délce 5 m s připájenými vodiči (AWG22 15 cm).

Jak správně používat 24V ZIG-ZAG CCT LED pásek CCT24120E-18ZIG-ZAG a jaké technické aspekty je vhodné znát?

• Počet LED diod - 120 LED/m (2in1) - každé pouzdro obsahuje LED diodu teplé bílé (WW) i studené bílé (CW). Obě barvy tak svítí ze stejného bodu a odstín se mísí přímo v něm.
• Příkon - 18 W/m - je rozdělen do dvou kanálů: 9 W/m teplá bílá (WW - 2200 K - 767 lm/m | CRI91+) a 9 W/m studená bílá (CW - 6500 K - 917 lm/m | CRI95+). Při plném výkonu obou kanálů (4000 K) dává pásek celkem 1651 lm/m.

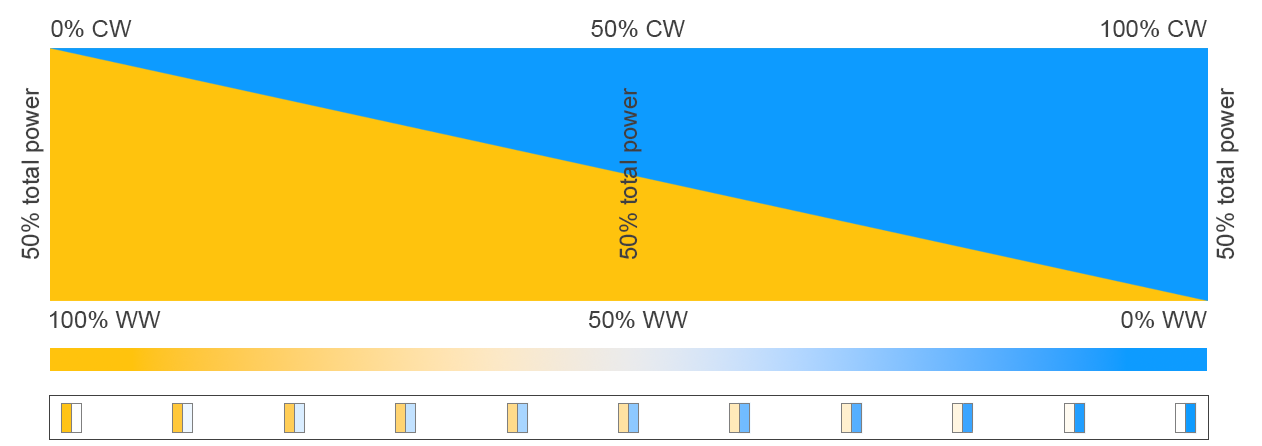

• Řízení CCT kanálů - pro dvoukanálové ovládání využijte kompatibilní #tablink#stmivace#ovladače a stmívače##. Většina PWM CCT ovladačů pracuje v režimu 1 + 1 = 1: při změně barevné teploty jeden kanál ubírá a druhý přidává, takže pásek nesvítí oběma kanály naplno zároveň.

Světelné parametry, které stojí za pozornost

• CRI 90+ při 4000 K - zaručuje vynikající věrnost barev, vysoký kontrast a přirozený vzhled osvětlených objektů i předmětů. Na krajích rozsahu je index CRI 91+ (2200 K) a CRI 95+ (6500 K).
• ≈ 92 lm/W účinnost při 4000 K - z každého wattu příkonu získáte při 4000 K zhruba 92 lm. CCT pásky s nastavitelnou bílou obecně nedosahují účinnosti jednobarevných pásků s pevnou barevnou teplotou a jejich účinnost se mění podle nastaveného odstínu, nejnižší je u teplé bílé. Pro CCT pásek s pouzdry 2in1 je hodnota kolem 80–100 lm/W dobrá.

Jaké další technické vlastnosti by vám neměly uniknout?

Technické informace jsou nezbytným zdrojem údajů o produktu, které umožňují jeho správné pochopení a efektivní použití. Díky nim lze výrobek používat v souladu s jeho specifikacemi a dosáhnout optimálních výsledků osvětlení.

• IP20 třída krytí - je vhodná pro použití v interiéru s doporučenou provozní teplotou −15 °C až 60 °C.
• DC 24 V provozní napětí - představuje bezpečné napětí vhodné pro rozsáhlé komerční i rezidenční osvětlovací projekty. Spolehlivé napájení zajistí kompatibilní #tablink#zdroje#napájecí zdroje##.
• 7 mm šířka pásku - při výběru LED profilu počítejte s vnitřní šířkou alespoň 7 mm.

24V ZIG-ZAG CCT LED pásek CCT24120E-18ZIG-ZAG je technicky vyspělý produkt, proto přinášíme i rozšířené technické informace

Uvedené informace jsou určeny pro zkušené uživatele, světelné techniky a montážní profesionály. Tyto specifikace umožňují odborníkům vyhodnotit kompatibilitu, efektivitu a vhodnost produktu pro konkrétní aplikace.

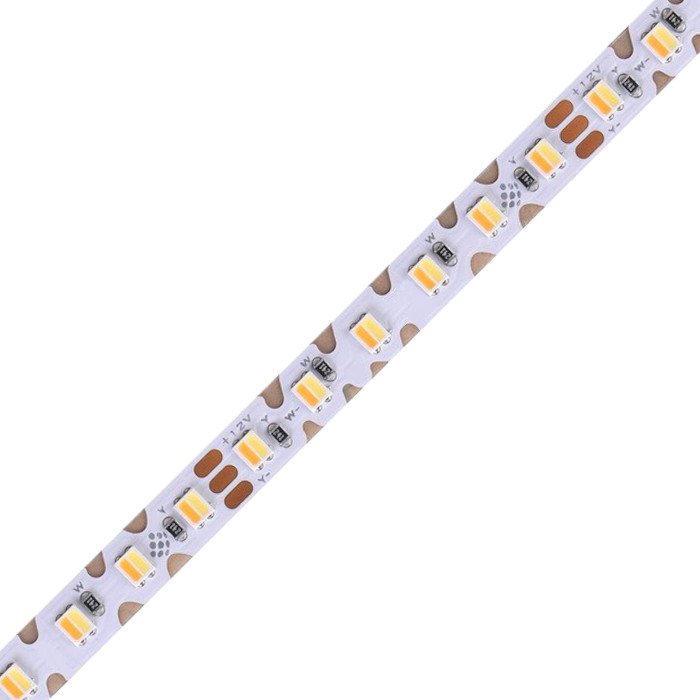

• SMD 2835 2in1 – dva čipy v jednom pouzdře 2,8 × 3,5 mm - v jednom pouzdře jsou vedle sebe dva čipy, teplý bílý (WW) a studený bílý (CW). Na pásku proto nevznikají střídavé teplé a studené body ani barevné pruhy, jaké mívají CCT pásky se dvěma řadami diod, a odstín je po celé délce barevně stejnoměrný. Každý čip pracuje s příkonem přibližně 0,075 W a jejich společná tepelně vodivá základna efektivně odvádí teplo do plošného spoje a následně do hliníkového profilu. Úhel vyzařování 120° zajišťuje širokou a rovnoměrnou distribuci světla.

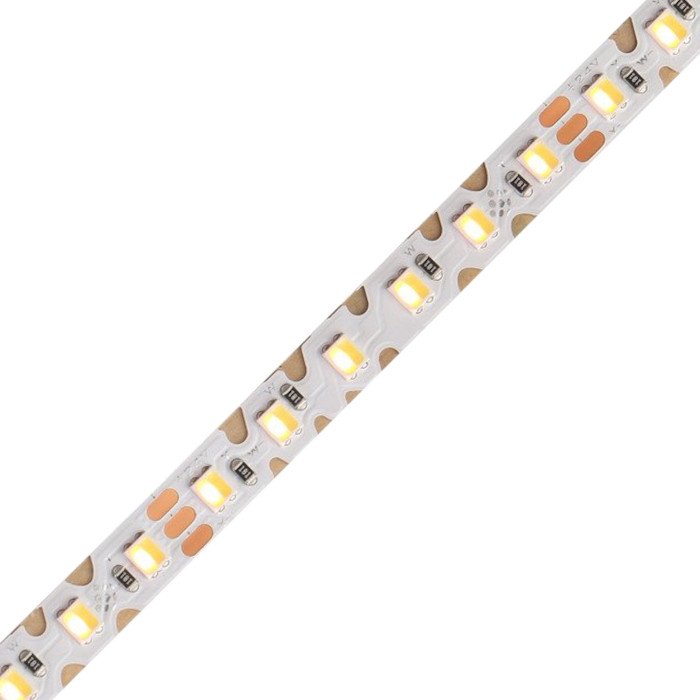

• 2 oz/ft² měděná vrstva PCB (Printed Circuit Boards) - deska je rozdělena výřezy na krátké tuhé segmenty spojené pružnými můstky, které dávají pásku typický klikatý tvar ZIG-ZAG (S-BEND). Díky výřezům se pásek dá ohýbat do stran v rovině pásku, což plný plošný spoj nedovolí. Ohyb se rozloží do můstků mezi segmenty, zatímco diody a rezistory zůstávají na tuhých částech desky. Nahoru a dolů se pásek ohýbá jako běžný flexibilní LED pásek. Měděná vrstva o tloušťce 2 oz zajišťuje optimální vodivost a efektivní odvod tepla, čímž přispívá k dlouhé životnosti produktu.
• EPREL (European Product Database for Energy Labelling) registrace - výrobek je zaregistrován v Evropské databázi světelných zdrojů.

Rady a tipy k montáži a zapojení

Instalace CCT LED pásku CCT24120E-18ZIG-ZAG je vhodná pro profesionály a techniky s potřebným vybavením. Při montáži je nutné zabránit poškození pásku způsobenému nadměrným ohýbáním, kroucením nebo neodborným pájením. Pájení napájecích vodičů či prodlužování pásku nedoporučujeme provádět bez předchozích zkušeností.

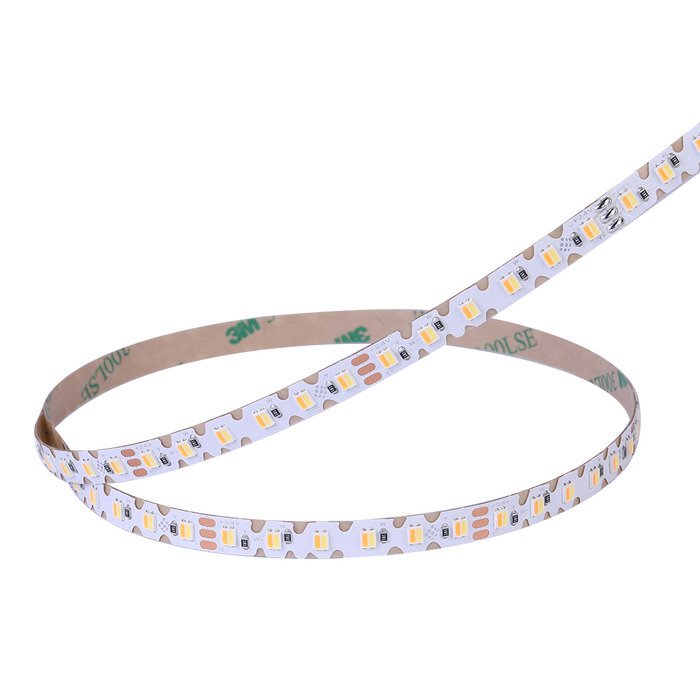

CCT LED pásek CCT24120E-18ZIG-ZAG je na spodní straně opatřen oboustrannou lepicí páskou 3M 300LSE, která zaručuje snadnou montáž a dlouhodobě pevné uchycení v širokém rozsahu provozních teplot. Pásek lepte na hladký a odmaštěný podklad. V rovných úsecích doporučujeme montáž do hliníkových LED profilů a lišt, které pásek chladí a chrání před mechanickým poškozením. V obloucích pásek lepte přímo na podklad. Pro montáž můžete využít také širokou nabídku #tablink#montaz#montážního příslušenství a kabelů##.

• Zkrácení délky - pásek stříhejte technickými nůžkami jen na vyznačených místech, tedy po 50 mm.

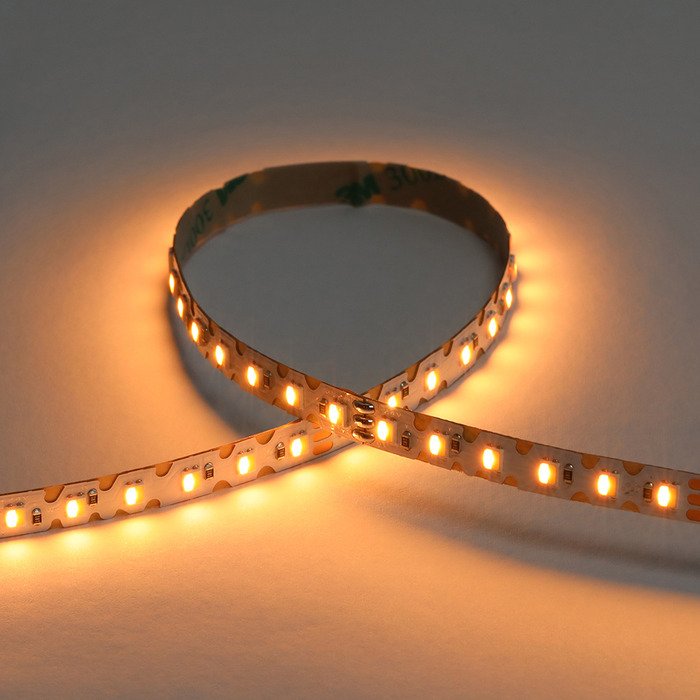

• Ohýbání do stran - díky perforovanému plošnému spoji zvládne pásek v rovině i velmi malé poloměry ohybu, takže kopíruje i těsné oblouky a tvary. Ohýbejte ho plynule, nelamte ho přes ostrou hranu a neohýbejte ho v místě diod. Při montáži do oblouku ho lepte postupně po celé délce, aby se samolepicí páska neodlepovala.
• Polarita - vodiče připojte k ovladači podle značení na pásku. Při záměně kanálů se prohodí teplá a studená bílá.
• Maximální délka zapojení z jednoho konce je 10 m. Delší linku napájejte z obou konců nebo ze středu (každá polovina nejvýše 10 m), případně ji rozdělte na úseky s vlastním přívodem. Jinak bude vzdálenější konec pásku svítit slaběji.
• Připojení zdroje na 230 V svěřte elektrikáři nebo odborně způsobilé osobě.

#kalkulacka#

Doporučení před prvním zapojením

CCT LED pásek CCT24120E-18ZIG-ZAG se vyznačuje vysokou technickou kvalitou a minimálním výskytem výrobních vad. Přesto doporučujeme před montáží provést krátký funkční test. Test by neměl přesáhnout 45 sekund a pásek by měl být zcela odmotán z kotouče, aby bylo zajištěno dostatečné chlazení. Během testu postupně zapněte teplou i studenou bílou a ověřte, zda všechny LED diody svítí rovnoměrně, neblikají a nevykazují žádné anomálie. V případě zjištění výrobní vady ihned zahajte reklamační proces. Po instalaci již nelze spolehlivě určit, zda je závada způsobena výrobní chybou nebo neodbornou montáží.

Často kladené otázky

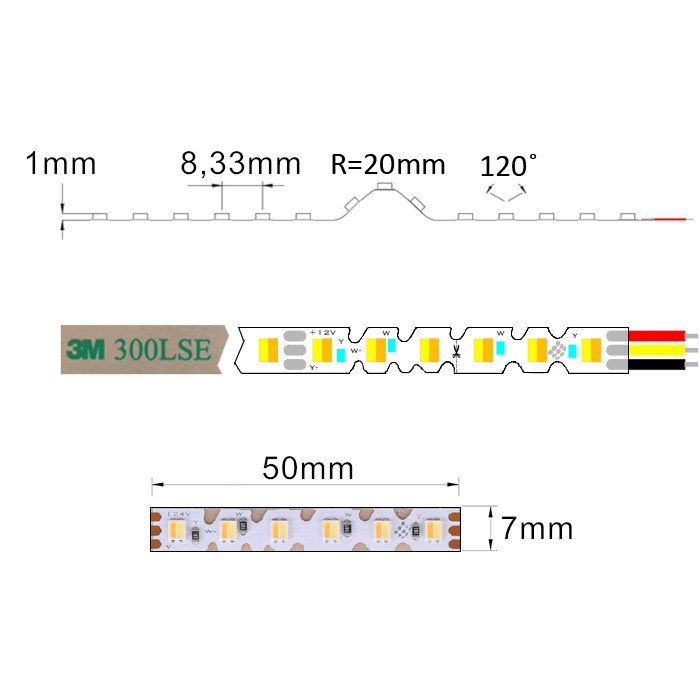

Technický výkres
