LED pásek 24V Lux Miners-ES | 18W | 280LED | CRI80+

Detailní popis produktu

LED pásek 24V s produktovým označením Lux Miners-ES (Effective series) SC24280E a příkonem 18 W/m je určen pro osvětlení s pevně definovanou bílou barvou světla, dostupnou v několika variantách barevných teplot (různých odstínech chromatičnosti bílé). Technologie osvětlení pomocí jedné neměnné barvy SC (Single Colour - DIM) poskytuje vyšší světelnou účinnost a vyvážené podání barev bílého světla.

Bílý 24V LED pásek je vhodný pro širokou škálu interiérových aplikací i výrobu svítidel v menších sériích. Effective série LED pásků od renomovaného výrobce Lux Miners představuje osvědčené řešení pro běžné osvětlení, které kombinuje vysokou světelnou účinnost (lm/W) s kvalitním mechanickým zpracováním a spolehlivým provozem.

Důležité prodejní informace

• Metrážové zboží - součástí dodávky je metráž pásku ve zvolené délce (1-4 m v celku) bez připájených napájecích kabelů. Požadujete-li připájení přívodního kabelu, využijte související #tablink#sluzby#službu pájení##.

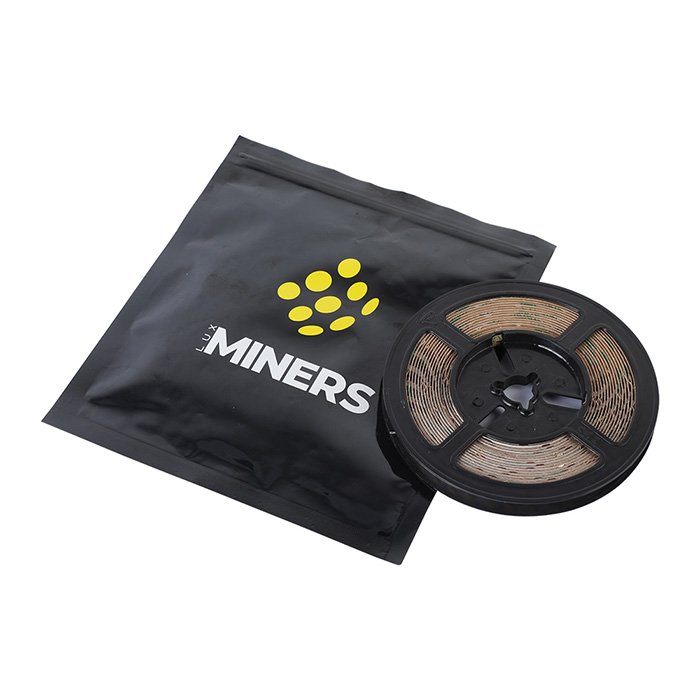

• Originální balení - zahrnuje antistatický obal, plastový kotouč s návinem LED pásku v délce 5 m s připájenými vodiči (AWG22 15 cm).

Kde LED pásek SC24280E využijete?

Se světelným tokem 2379 až 2735 lm/m podle barevné teploty se pásek hodí pro pracovní osvětlení pod kuchyňskou linkou, osvětlení polic, vitrín a nábytku nebo výrazné nepřímé světlo ze stropních podhledů. Díky toku přes 1 500 lm/m zvládne i nepřímé hlavní osvětlení menší místnosti z podhledu nebo římsy. Do obytných místností se hodí 2700–3000 K, do kuchyně a na pracovní plochy 4000 K a do dílen a vitrín 6500 K.

Světelné parametry, které stojí za pozornost

• CRI 80+ až 84+ podle barevné teploty - zajišťuje dobré a vyvážené zobrazení barev, vhodné pro běžné interiérové osvětlení s dostatečným kontrastem a přirozeným vzhledem osvětlených předmětů.
• ≈ 152 lm/W účinnost při 4000 K - světelná účinnost nad 150 lm/W znamená, že pásek dá při stejném příkonu víc světla a méně se zahřívá.

Rozsah nabízených variant barevné teploty bílého světla

• teplá bílá - 2700 K (2379 lm/m | CRI80+)
• teplá bílá - 3000 K (2499 lm/m | CRI82+)
• denní bílá - 4000 K (2735 lm/m | CRI84+)
• studená bílá - 6500 K (2554 lm/m | CRI84+)

Jaké další technické vlastnosti by vám neměly uniknout?

Technické informace jsou nezbytným zdrojem údajů o produktu, které umožňují jeho správné pochopení a efektivní použití. Díky nim lze výrobek používat v souladu s jeho specifikacemi a dosáhnout optimálních výsledků osvětlení.

• IP20 třída krytí - je vhodná pro použití v interiéru s doporučenou provozní teplotou −15 °C až 60 °C.
• DC 24 V provozní napětí - představuje bezpečné napětí vhodné pro rozsáhlé komerční i rezidenční osvětlovací projekty. Spolehlivé napájení zajistí kompatibilní #tablink#zdroje#napájecí zdroje##.
• 18 W/m příkon - spotřeba 1 m pásku při plném jasu. Podle ní dimenzujte napájecí zdroj s rezervou zhruba 20 %: například na 5 m pásku (5 × 18 W = 90 W) zdroj alespoň 108 W.
• 280 LED/m počet LED diod na 1 běžný metr - při této hustotě osazení LED diod a v závislosti na hloubce a typu použitého LED profilu lze dosáhnout úplného rozptýlení světla, takže bodový efekt je výrazně potlačen nebo zcela eliminován.
• 10 mm šířka pásku - umožňuje instalaci i v prostorově omezených místech.

24V bílý LED pásek SC24280E je technicky vyspělý produkt, proto přinášíme i rozšířené technické informace

Uvedené informace jsou určeny pro zkušené uživatele, světelné techniky a montážní profesionály. Tyto specifikace umožňují odborníkům vyhodnotit kompatibilitu, efektivitu a vhodnost produktu pro konkrétní aplikace.

• SMD 2835 – pouzdro 2,8 × 3,5 mm - ploché obdélníkové pouzdro o výšce necelý 1 mm s velkou kovovou ploškou na spodní straně, přes kterou odchází teplo přímo do měděného plošného spoje a dál do hliníkového profilu. Oproti starším pouzdrům SMD 3528 tak 2835 zvládá vyšší výkon při nižší teplotě čipu. Na tomto pásku připadá na jednu diodu jen zhruba 0,06 W (18 W/m ÷ 280 LED/m), takže diody pracují s velkou rezervou: méně se zahřívají, déle si drží jas i barvu a dosahují vyšší účinnosti (≈ 152 lm/W). Vyzařovací úhel je 120°.
• 2 oz/ft² měděná vrstva PCB (Printed Circuit Boards) - měděná vrstva desky plošného spoje o tloušťce 2 oz zajišťuje dobrou vodivost a odvod tepla, čímž přispívá k dlouhé životnosti produktu.
• Stmívání a úprava jasu - pásek se stmívá PWM stmívačem zapojeným mezi zdroj a pásek. Doporučujeme kompatibilní #tablink#stmivace#ovladače a stmívače##.
• EPREL (European Product Database for Energy Labelling) registrace - výrobek je zaregistrován v Evropské databázi světelných zdrojů.

Rady a tipy k montáži a zapojení

Instalace LED pásku SC24280E je vhodná pro profesionály a techniky s potřebným vybavením. Při montáži je nutné zabránit poškození pásku způsobenému nadměrným ohýbáním, kroucením nebo neodborným pájením. Pájení napájecích vodičů či prodlužování pásku nedoporučujeme provádět bez předchozích zkušeností.

LED pásek SC24280E je na spodní straně opatřen oboustrannou lepicí páskou 3M 300LSE, která zaručuje snadnou montáž a dlouhodobě pevné uchycení v širokém rozsahu provozních teplot. Pásek lepte na hladký a odmaštěný podklad. Důrazně doporučujeme montáž do hliníkových LED profilů a lišt, které pásek chladí a chrání před mechanickým poškozením. Pro montáž můžete využít také širokou nabídku #tablink#montaz#montážního příslušenství a kabelů##.

• Zkrácení délky - pásek stříhejte technickými nůžkami jen na vyznačených místech, tedy po 25 mm.
• Polarita - kladný vodič zdroje připojte na pól + pásku a záporný na pól −. Při přehození polarity pásek nesvítí.
• Maximální délka zapojení z jednoho konce je 10 m. Delší linku napájejte z obou konců nebo ze středu (každá polovina nejvýše 10 m), případně ji rozdělte na úseky s vlastním přívodem. Jinak bude vzdálenější konec pásku svítit slaběji.

#kalkulacka#

Doporučení před prvním zapojením

LED pásek SC24280E se vyznačuje vysokou technickou kvalitou a minimálním výskytem výrobních vad. Přesto doporučujeme před montáží provést krátký funkční test. Test by neměl přesáhnout 45 sekund a pásek by měl být zcela odmotán z kotouče, aby bylo zajištěno dostatečné chlazení. Během testu ověřte, zda všechny LED diody svítí rovnoměrně, neblikají a nevykazují žádné anomálie. V případě zjištění výrobní vady ihned zahajte reklamační proces. Po instalaci již nelze spolehlivě určit, zda je závada způsobena výrobní chybou nebo neodbornou montáží.

Často kladené otázky

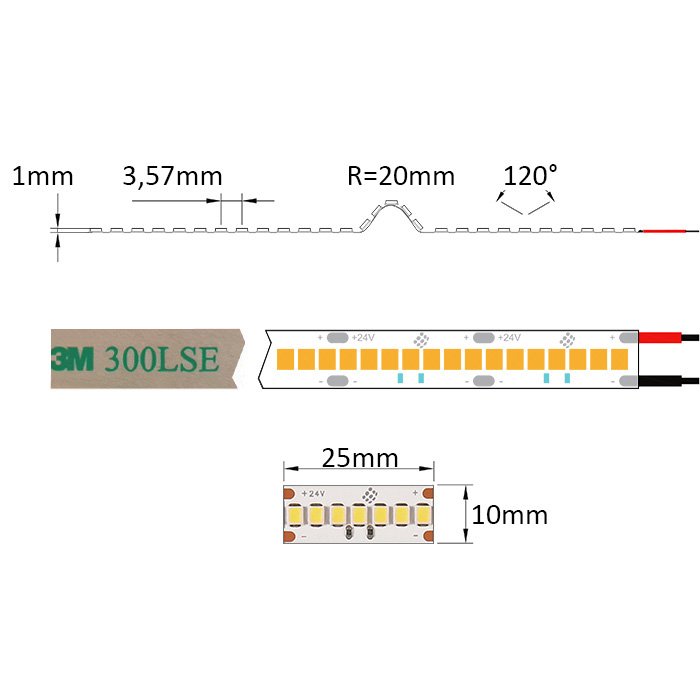

Technický výkres
