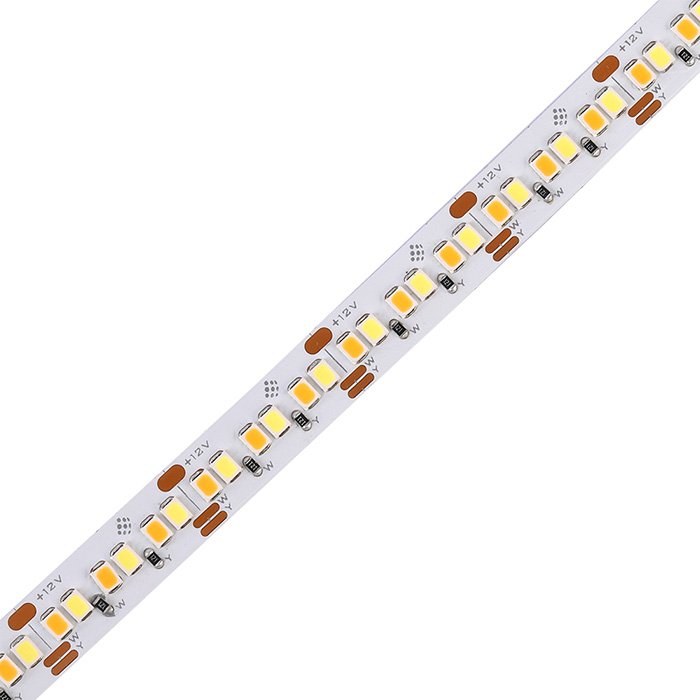

CCT LED pásek 12V Lux Miners | 24W | 240LED | CRI90+
Kód produktu: CCT12240E-24-2265 CCT12240E-24-2265-5M Zvolte variantu

CCT LED pásek 12V Lux Miners | 24W | 240LED | CRI90+

Kód produktu: CCT12240E-24-2265 CCT12240E-24-2265-5M Zvolte variantu
Délka
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Ihned k odeslání >5 m Ihned k odeslání >5 balení Zvolte variantu
285 Kč / m 1 425 Kč / balení od 285 Kč / m 236 Kč bez DPH 1 178 Kč bez DPH od 236 Kč bez DPH
  • Metrážové zboží: po 1běžném metru (bez napájecích kabelů) | Originální balení: 5m
  • CCT SMD LED pásek pro napájecí napětí DC12V s třídou krytí IP20
  • SMD-2835 Sanan - LED WW a CW instalovány samostatně na PCB s úhlem osvětlení 120°
  • Široké CCT spektrum - umožňuje nastavení chromatičnosti světla v rozsahu 2200K-6500K
  • Počet CCT LED diod - 240LED/1m s příkonem LED pásku 24W/1m
  • Index CRI90+ - vynikající přesnost podání barev světelného zdroje v rozsahu 2200-6500K
  • Vysoký podíl mědi 3OZ v plošném spoji - se šířkou 10mm a dělitelností modulů po ≈2,5cm
  • Značková 3M 300LSE samolepící páska - s vynikající přilnavostí a teplotní odolností
  • Garantovaná vysoká svítivost - podpořená Integrating sphere testováním a EPREL certifikací
  • Kvalitní produktové zpracování garantující vysokou úroveň kvality

Detailní informace

Detailní popis produktu

CCT LED pásek 12V Lux Miners s produktovým označením CCT12240E je osvětlovací prvek, který poskytuje možnost měnit chromatičnost osvětlení CCT (Correlated Color Temperature) díky dvěma základním diodám – WW (Warm White) a CW (Cool White). Umožňuje nastavení různých odstínů bílého světla v širokém světelném spektru 2200-6500K, které jsou vhodné jak pro pracovní prostředí tak i chvíle odpočinku. Pro správné ovládání funkcí jsou zapotřebí kompatibilní stmívače a ovladače, které umožňují nastavení chromatičnosti, intenzity a scén světla dle potřeby.

CCT LED pásek 12V od renomovaného výrobce Lux Miners poskytuje vysokou kvalitu zpracování s důrazem na špičkové mechanické vlastnosti a vynikající světelné parametry. Při jeho vývoji a výrobě byl kladen důraz na dosažení maximální světelné účinnosti (Lm/W) a přesnou reprodukci barev s indexem CRI90+. CCT pásek 12V můžete využít pro malosériovou výrobu svítidel a široké spektrum aplikací osvětlení v interiéru.

Důležité prodejní informace

  • Metrážové zboží - součástí dodávky je metráž pásku ve zvolené délce (1-4m v celku) bez napájených napájecích kabelů. Požadujete-li napájení přívodního kabelu využijte související #tablink#sluzby#službu pájení##.

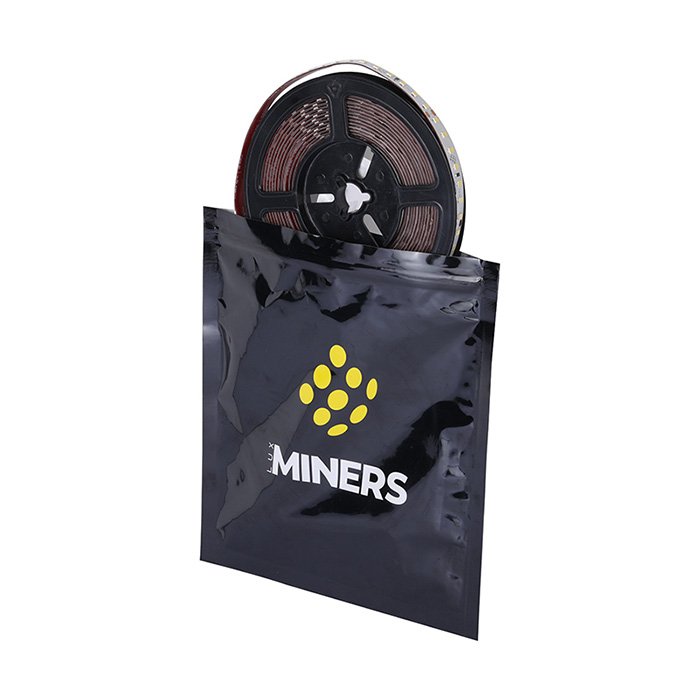

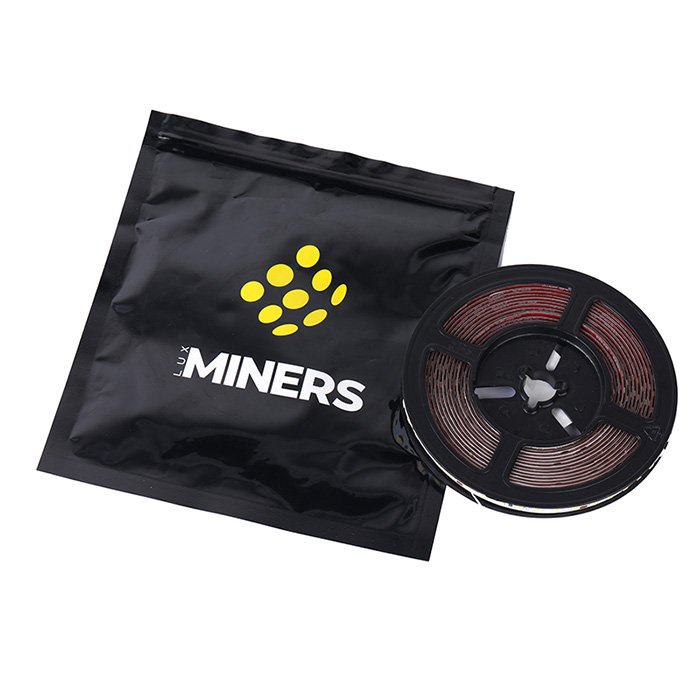

  • Originální balení - zahrnuje elektrostatický obal, plastový kotouč s návinem ohebného 12V CCT pásku CCT12240E v délce 5m s napájenými vodiči (AWG22 15cm).

Podstatná technická informace pro CCT použití

  • Doporučené použití 1+1=1 (12W + 12W = 12W) - zaručuje konstantní úroveň jasu při CCT míchání barev nebo stmívání osvětlení. Pro tento typ ovládání doporučujeme kompatibilní #tablink#stmivace#stmívače a ovladače##.
  • 24W/1m příkon - je složen z 12W (2200K) + 12W (6500K). Provozování pásku CCT12240E na maximální příkon 24W (obě barvy na plný výkon) na metr není doporučeno. Vede k překročení jeho provozní teploty a následnému nenávratnému poškození.

cct_diagram_led

Jaké technické vlastnosti pro 12V CCT LED pásek CCT12240E by vám neměli uniknout?

Technické informace jsou nezbytným zdrojem údajů o produktu, které umožňují jeho správné pochopení a efektivní použití. Díky těmto informacím lze produkt využít naplno, v souladu s jeho specifikacemi, a dosáhnout očekávaných výsledků.

  • IP20 třída krytí - CCT LED pásek CCT12240E je vhodný pro použití v interiéru s doporučenu provozní teplotou: -15°C až max. 60°C.
  • DC12V provozní napětí - je bezpečné napětí pro domácí i komerční použití. Pro spolehlivé napájení doporučujeme kompatibilní #tablink#zdroje#napájecí zdroje##.
  • 12W/1m příkon v doporučeném režimu (1+1=1) - obecně je považován příkon 11-20W/1m jako vhodný pro výrobu výkonných a vysoce svítivých svítidel.
  • 240 LED /1m počet LED diod na 1 běžný metr - rozděleno na WW 120 LED/1m a CW 120 LED/1m. Při použití difuzoru lze dosáhnout rozptýleného světelného efektu, bez viditelných jednotlivých diod.
  • ≈2,5cm dělitelnost jednotlivých modulů - krácení pásku CCT12240E je možné pomocí technických nůžek pouze na vyznačeném místě.
  • 10mm šířka pásku - PCB (Printed Circuit Boards) umožňuje instalaci v oblastech s omezeným místem.

Světelné parametry pro 12V CCT ledkový pásek CCT12240E

  • CRI90+ Index při 4000K - vysoký index CRI zaručuje přirozené a přesné podání barev. Osvětlení produkuje lepší kontrast a zvýrazňuje viditelnost detailů.
  • ≈ 100Lm/1W účinnost při 4000K - obecně je považována svítivost 100-120Lm/1W za velmi dobrou. Vzhledem k technologii CCT je však na vrcholu své kategorie.

Dostupné produktové varianty a jejich světlené vlastnosti

  • CCT (Correlated Color Temperature) spektrum barev se světleným výkonem: WW-2200K (1116 Lm/m | CRI 82+) - CW-6500K (1532 Lm/m | CRI 83+)

Doplňující technické informace pro CCT LED pásek 12V CCT12240E

Uvedené informace jsou určeny pro pokročilé uživatele, světelné techniky nebo montážníky. Slouží k detailní identifikaci technických parametrů produktu.

  • SMD2835 (Surface-Mounted Device) technologie - zajišťuje vysokou účinnost díky efektivnímu pasivnímu chlazení LED čipů. Diody jsou umístěny v pouzdře na hliníkové chladicí podložce, což prodlužuje jejich životnost a umožňuje LED pásku SMD2835 24V dosahovat vynikající svítivosti a účinnosti s vyzařovacím úhlem 120°.
  • Stmívání a ovládání CCT barev - všechny nízkonapěťové pásky poskytují možnost stmívání a ovládání chromatičnosti. Využijte kompatibilní #tablink#stmivace#ovladače a stmívače##.
  • 3oz/ft² měděná vrstva PCB(Printed Circuit Boards) - zesílená měděná vrstva desky plošného spoje zajišťuje vynikající elektrickou a tepelnou vodivost. Poskytuje lepší světlené vlastnosti a chlazení, které zlepšuje celkovou životnost produktu.
  • 3M 300LSE samolepící páska - je vysoce výkonná tenká lepicí páska. Odolá UV záření, vlhkosti i vysokým teplotám.
  • 2roky záruka - na EFFECTIVE LED pásek CCT s označením CCT12240E je poskytována standardní záruka.
  • EPREL (European Product Database for Energy Labelling) registracevýrobek je zaregistrován v Evropské databázi světelných zdrojů.
  • EAN (European Article Number) kód - celosvětově registrovaný EAN/GTIN (Global Trade Item Number) kód.
  • CE-EMC, CE-LVC, CE-RoHS

#kalkulacka#

Výpočet LED zdroje

Vypočítejte si, jaký minimální výkon musí mít napájecí LED zdroj pro tento LED pásek.

Pro CCT LED pásky řízené ovladači Sunricher (systém RF, ZigBee, Matter) stačí zdroj polovičního výkonu a kalkulačka s tím již počítá.

Zadejte délku LED pásku m
Minimální výkon napájecího zdroje je W

Jak vybrat zdroj pro LED pásek?

Rady a typy k montáži CCT pásku Lux Miners CCT12240E

Instalace CCT pásku CCT12240E 12V je vhodná profesionály a techniky s potřebným vybavením. Během montáže může dojít k poškození CCT pásku vlivem nadměrného ohýbání, prohýbání, kroucení nebo neodborného pájení. Pájení napájecích vodičů na CCT pásek nebo prodlužování jeho délky nedoporučujeme provádět bez předchozích zkušeností. Více informací se můžete dočíst v článku "jak zapojit LED pásek?". Pro montáž můžete využít také širokou nabídku #tablink#montaz#montážního příslušenství a kabelů##.

CCT LED páska 12V CCT12240E je na své spodní straně opatřena speciální oboustrannou lepenkou 3M 300LSE. Tato samolepící páska slouží k montáži na zvolený podklad (důrazně doporučujeme využít LED profily a hliníkové lišty pro osvětlení z důvodu chlazení a ochrany CCT LED pásku). Ten musí být hladký a odmaštěný. Připojení 12V CCT pásku k napájecímu napětí doporučujeme provést pájením.

Doporučení před prvním zapojením

CCT ledkový pásek CCT12240E charakterizuje vysoká technická kvalita, s minimem výrobních vad. Přesto vždy doporučujeme provést krátký funkční test před montáží pásku. Testujte pásek maximálně 45 sekund, přičemž je ideální mít ho odmotaný z kotouče pro lepší chlazení. Během testu zkontrolujte, zda všechny diody svítí rovnoměrně, neblikají a nevykazují jiné anomálie. Vyzkoušejte rovněž správnou funkčnost jednotlivých CCT kanálů. Pokud zjistíte jakékoli výrobní vady, okamžitě zahajte reklamační proces. Po montáži není možné spolehlivě rozlišit, zda se jedná o chybu způsobenou ve výrobě, nebo špatnou a neodbornou montáží.

#sluzby#

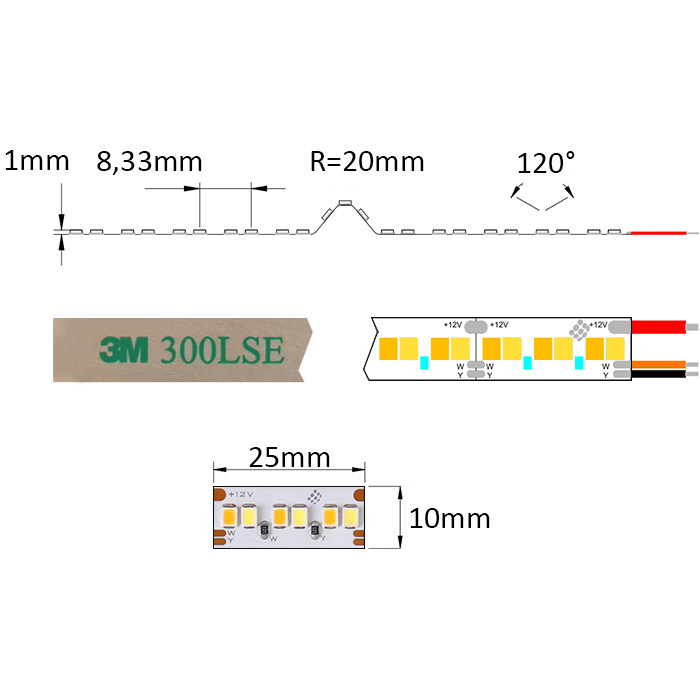

Technický výkres

Parametry produktu:

EAN: Zvolte variantu
napájecí napětí: 12V DC
třída krytí: IP20 - interiérový (bez krytí)
světelný tok: ≥ 2000 lm
barevná teplota CCT pásků od: 2200 K
barevná teplota CCT pásků do: 6500 K
vysoké CRI (Index podání barev): CRI ≥ 90
počet LED diod/1 běžný metr: ≤ 240 LED/1bm
šířka LED pásku: 10 mm
typ LED čipů: SMD 2835
návin LED pásku v balení: 5 m
stmívatelné LED pásky: ano
příkon: 24 W/m
počet LED na metr: 240
úhel svitu: 120°
životnost: až 50 000 h
maximální délka zapojení: 5 m
dělitelnost: 25 mm
barevná teplota: 2200 K - 6500 K
světelný tok (při zapnutí obou barev): 2516 lm/m (1116 lm/m teplá bílá, 1532 lm/m studená bílá)
samolepící páska: 3M 300 LSE
pracovní teplota: -15 až +60°C
Všechny parametry
Produkt naleznete v této kategorii
12V CCT pásky
0,0

K tomuto produktu zatím nikdo hodnocení nepřidal. Buďte první.

5
0x
4
0x
3
0x
2
0x
0x
Nevyplňujte toto pole:

Kabely

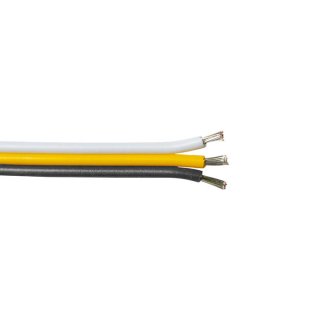

CCT kabel pro LED pásky 3PIN
od 15 Kč bez DPH
od 18 Kč
Kód: AWG-22-CCT-0303-F

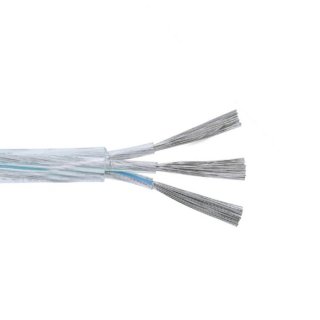

Transparentní kabel 3x0,75 mm² 3PIN TEKLight
Kód: 803000

Spojovací materiál

Svorka WAGO 221-2411 2x4 s páčkou
Kód: 221-2411
Svorka WAGO 221-412 2x4 s páčkou
Kód: 221-412
Svorka WAGO 221-413 3x4 s páčkou
Kód: 221-413
Svorka WAGO 221-415 5x4 s páčkou
Kód: 221-415

Ostatní příslušenství

Pájecí kapalina ELCHEMCO - neutrální
Kód: 11425
Smršťovací bužírka transparentní
od 10 Kč bez DPH
od 12 Kč
Kód: 11414
Oboustranná lepící páska 3M 9495LE
od 56 Kč bez DPH
od 68 Kč
Kód: TP-3M-9495LE-8-5
Oboustranná lepící páska 3M VHB RED 5915
Kód: TP-3M-5915-10-3

















RF - rádiové stmívače

RF a PUSH-DIM stmívač CCT, RGB a RGBW pásků SR-1009NPD-PUSH | 4x5A
Kód: SR-1009NPD-PUSH
RF stmívač CCT, RGB a RGBW pásků SR-1009EA | 4x8A
Kód: SR-1009EA

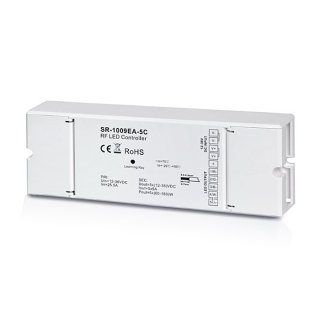

RF stmívač RGBWW pásků SR-1009EA-5C | 5x5A
Kód: SR-1009EA-5C

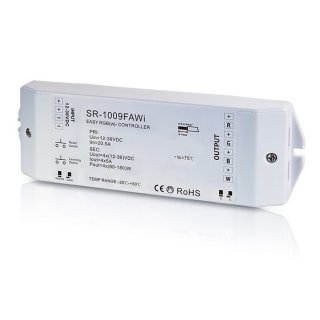

RF a WIFI stmívač CCT, RGB a RGBW pásků SR-1009FAWI | 4x5A
Kód: SR-1009FAWI

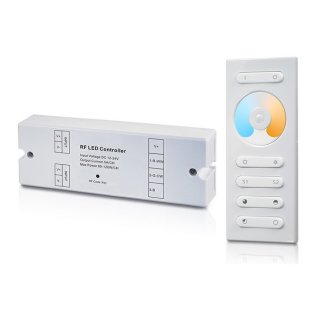

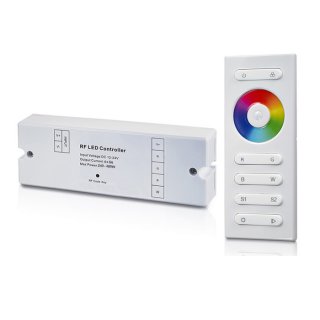

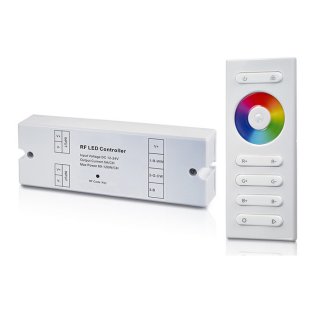

RF - rádiové - kompletní sady

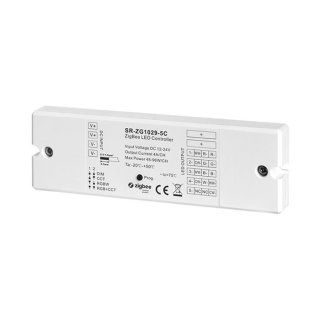

Zigbee stmívače



DALI stmívače



DMX stmívače

DMX stmívač pro LED pásky 5x5A
1 221 Kč bez DPH
1 477 Kč
Kód: SR-2108EA-5CH

LED zdroje vnitřní | Kompletní nabídka

Naše doporučení:

LED zdroj 12V 30W POS FTPC30V12-C2
288 Kč bez DPH
348 Kč
Kód: FTPC30V12-C2
LED zdroj 12V 50W POS FTPC50V12-C2
375 Kč bez DPH
454 Kč
Kód: FTPC50V12-C2
LED zdroj 12V 75W POS FTPC75V12-C2
530 Kč bez DPH
641 Kč
Kód: FTPC75V12-C2
LED zdroj 12V 100W POS FTPC100V12-C2
Kód: FTPC100V12-C2
Spínaný zdroj 12V 36W Mean Well LRS-35-12
Kód: LRS-35-12
Spínaný zdroj 12V 72W Mean Well LRS-75-12
Kód: LRS-75-12
Spínaný zdroj 12V 102W Mean Well LRS-100-12
Kód: LRS-100-12
Spínaný zdroj 12V 150W Mean Well LRS-150-12
Kód: LRS-150-12

LED zdroje voděodolné | Kompletní nabídka

Naše doporučení:

IP67 LED zdroj 12V 35W GLP
255 Kč bez DPH
308 Kč
Kód: GPV-35-12
IP67 LED zdroj 12V 60W GLP
312 Kč bez DPH
378 Kč
Kód: GPV-60-12
IP67 LED zdroj 12V 100W GLP
612 Kč bez DPH
741 Kč
Kód: GPV-100-12
IP67 LED zdroj 12V 150W GLP
1 010 Kč bez DPH
1 222 Kč
Kód: GPV-150-12N

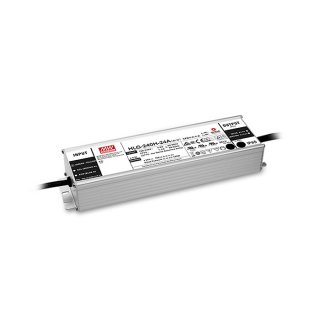

1-10V zdroj 12V 192W Mean Well IP65
2 101 Kč bez DPH
2 542 Kč
Kód: HLG-240H-12B

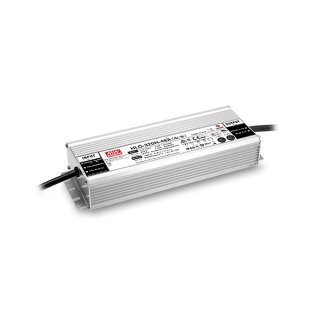

1-10V zdroj 12V 264W Mean Well IP65
2 984 Kč bez DPH
3 611 Kč
Kód: HLG-320H-12B

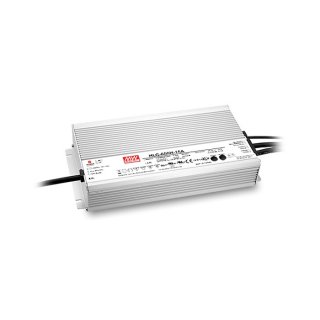

1-10V zdroj 12V 480W Mean Well IP65
6 648 Kč bez DPH
8 044 Kč
Kód: HLG-600H-12B

LED zdroje DALI | Kompletní nabídka

Naše doporučení:

DALI SLIM zdroj 12V 100W POS FTPC100V12-S-DA6
Kód: FTPC100V12-S-DA6
DALI SLIM zdroj 12V 132W POS FTPC150V12-S-DA6
Kód: FTPC150V12-S-DA6
DALI SLIM zdroj 12V 132W POS FTPC150V12-S-DA6
Kód: FTPC150V12-S-DA6
DALI-2 zdroj 12V 60W Mean Well PWM-60-12DA2 IP67
Kód: PWM-60-12DA2
DALI-2 zdroj 12V 90W Mean Well PWM-90-12DA2 IP67
Kód: PWM-90-12DA2
DALI-2 zdroj 12V 120W Mean PWM-120-12DA2 Well IP67
Kód: PWM-120-12DA2

LED zdroje na DIN lištu | Kompletní nabídka

Naše doporučení:

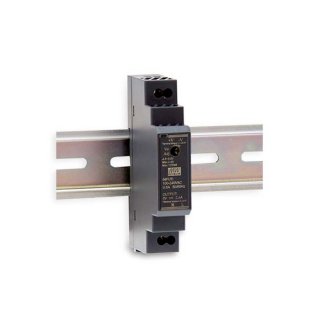

Zdroj na DIN lištu 12V 15W Mean Well
Kód: HDR-15-12

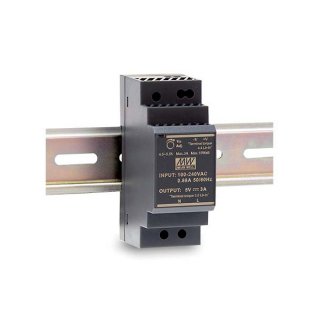

Zdroj na DIN lištu 12V 24W Mean Well
Kód: HDR-30-12

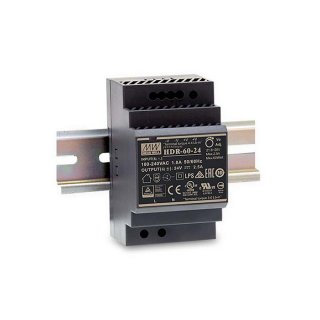

Zdroj na DIN lištu 12V 60W Mean Well
Kód: HDR-60-12

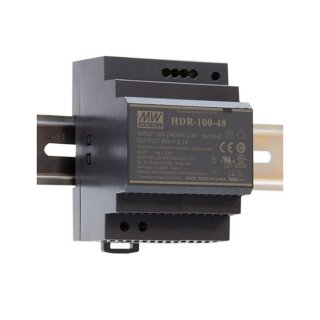

Zdroj na DIN lištu 12V 100W Mean Well
Kód: HDR-100-12

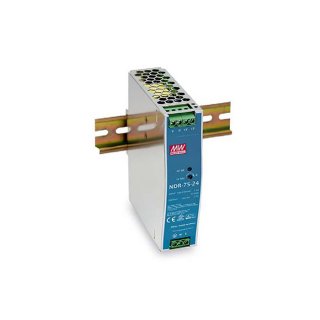

Zdroj na DIN lištu 12V 75W Mean Well
Kód: NDR-75-12

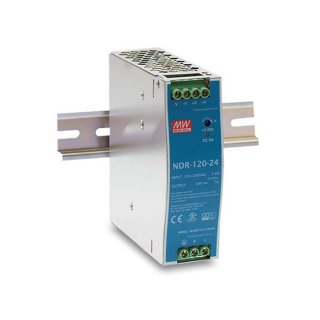

Zdroj na DIN lištu 12V 120W Mean Well
Kód: NDR-120-12

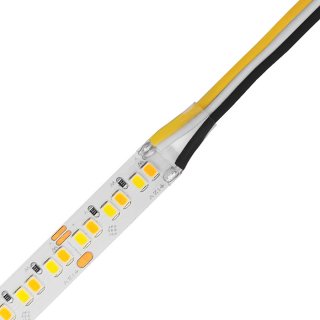

Pájení kabelu k CCT LED pásku
