COB CCT LED pásek 24V Lux Miners-ES | 16W | 640LED | CRI90+

Kód: COB-CCT24640E-16-2265 COB-CCT24640E-16-2265-5M Zvolte variantu
Neohodnoceno Podrobnosti hodnocení
188 Kč / m 940 Kč / balení od 188 Kč / m 155 Kč bez DPH 777 Kč bez DPH od 155 Kč bez DPH Měrná cena:
Ihned k odeslání (>5 m) Ihned k odeslání (>5 balení) Zvolte variantu
Délka
Zvolená varianta není k dispozici. Reset vybraných parametrů.
  • Metrážové zboží: po 1 běžném metru (bez napájecích kabelů) | Originální balení: 5 m
  • COB CCT LED pásek produktové řady Lux Miners – Effective Series pro napájecí napětí DC 24 V
  • Nastavitelná barevná teplota 2200–6500 K (Tunable White) od velmi teplé po studenou bílou
  • COB Sanan vytváří světelnou linku bez bodů s úhlem svitu 180° a účinností ≈ 79 lm/W při 4000 K
  • Počet LED čipů - 640 LED/m (2 × 320 LED/m) s příkonem 16 W/m (2 kanály po 8 W/m)
  • Index CRI90+ (při 4000 K) pro věrné podání barev osvětlených předmětů
  • Plošný spoj 2 oz se šířkou 10 mm a dělitelností modulů po 50 mm
  • 3M 300LSE samolepicí páska zajišťuje vysokou přilnavost k široké škále povrchů
  • Třída krytí IP20 pro vnitřní využití s montáží do hliníkových LED profilů a lišt
  • Garantovaný vysoký světelný tok podpořený testováním v integrační kouli (Integrating Sphere) a registrací v EPREL
  • Optimální řešení pro drobné výrobce, kteří chtějí dosáhnout kvalitního výsledku osvětlení

Detailní informace

Detailní popis produktu

COB CCT LED pásek 24V s produktovým označením Lux Miners-ES (Effective Series) COB-CCT24640E-16 a příkonem 16 W/m je určen pro osvětlení s plynule nastavitelnou barevnou teplotou bílého světla (Tunable White) v rozsahu 2200–6500 K. CCT pásek (Correlated Colour Temperature) kombinuje dvě skupiny LED čipů pro teplou a studenou bílou, které se ovládají dvěma samostatnými kanály. Technologie COB (Chip on Board) je překrývá souvislou vrstvou luminoforu, díky čemuž pásek vytváří dokonale souvislou světelnou linii bez viditelných světelných bodů. Smícháním obou kanálů nastavíte libovolný odstín bílé od velmi teplého až po studeně bílé světlo.

COB CCT 24V LED pásek je vhodný pro širokou škálu interiérových aplikací i výrobu svítidel v menších sériích. Effective série LED pásků od renomovaného výrobce Lux Miners představuje osvědčené řešení, které spojuje nastavitelnou barevnou teplotu se souvislou světelnou linií, kvalitním mechanickým zpracováním a spolehlivým provozem.

Důležité prodejní informace

  • Metrážové zboží - součástí dodávky je metráž pásku ve zvolené délce (1–4 m v celku) bez připájených napájecích kabelů. Požadujete-li připájení přívodního kabelu, využijte související #tablink#sluzby#službu pájení##.
  • Originální balení - zahrnuje antistatický obal, plastový kotouč s navinutým LED páskem o délce 5 m s připájenými vodiči AWG22 (≈ 0,33 mm²) dlouhými 15 cm.

Jak správně používat 24V COB CCT LED pásek COB-CCT24640E-16 a jaké technické aspekty je vhodné znát?

  • Počet LED čipů - 640 LED/m - z toho 320 LED/m tvoří teplá bílá (WW) a 320 LED/m studená bílá (CW). Při svícení jen jednou barvou je rozsvíceno 320 LED/m dané barvy, při míchání odstínu svítí obě skupiny současně, každá s intenzitou podle požadované barevné teploty.
  • Příkon - 16 W/m - je rozdělen do dvou kanálů: 8 W/m teplá bílá (WW - 2200 K - 511 lm/m | CRI 95+) a 8 W/m studená bílá (CW - 6500 K - 775 lm/m | CRI 91+). Při plném výkonu obou kanálů (4000 K) dává pásek celkem 1266 lm/m.
  • Řízení CCT kanálů - pro dvoukanálové ovládání využijte kompatibilní #tablink#stmivace#ovladače a stmívače##. Většina PWM CCT ovladačů pracuje v režimu 1 + 1 = 1: při změně barevné teploty jeden kanál ubírá a druhý přidává, takže pásek nesvítí oběma kanály naplno zároveň. Pro dlouhodobě spolehlivý provoz nedoporučujeme trvalé zatížení obou CCT kanálů na maximální výkon současně (16 W/m). Takový režim zvyšuje tepelné namáhání pásku, může vést k nadměrnému zahřívání a v krajním případě i k nevratnému poškození.

124_2

Světelné parametry, které stojí za pozornost

  • CRI 90+ při 4000 K - zaručuje vynikající věrnost barev, vysoký kontrast a přirozený vzhled osvětlených předmětů. Na krajích rozsahu je index CRI 95+ (2200 K) a CRI 91+ (6500 K).
  • ≈ 79 lm/W účinnost při 4000 K – čipy COB pásku překrývá souvislá vrstva luminoforu, která vytváří linii bez viditelných bodů, ale část světla pohltí. U CCT provedení se navíc o příkon dělí čipy teplé a studené bílé a účinnost se mění s nastaveným odstínem. Vysoké podání barev CRI 90+ zvyšuje kvalitu světla, ale také přirozeně snižuje světelnou účinnost. V kategorii COB CCT pásků je to dobrá hodnota.

Jaké další technické vlastnosti by vám neměly uniknout?

Technické informace jsou nezbytným zdrojem údajů o produktu, které umožňují jeho správné pochopení a efektivní použití. Díky nim lze výrobek používat v souladu s jeho specifikacemi a dosáhnout optimálních výsledků osvětlení.

  • IP20 třída krytí - je vhodná pro použití v interiéru s doporučenou provozní teplotou −15 °C až 60 °C.
  • DC 24 V provozní napětí - představuje bezpečné napětí vhodné pro rozsáhlé komerční i rezidenční osvětlovací projekty. Spolehlivé napájení zajistí kompatibilní #tablink#zdroje#napájecí zdroje##.
  • 10 mm šířka pásku - při výběru LED profilu počítejte s vnitřní šířkou alespoň 10 mm.

24V COB CCT LED pásek COB-CCT24640E-16 je technicky vyspělý produkt, proto přinášíme i rozšířené technické informace

Uvedené informace jsou určeny pro zkušené uživatele, světelné techniky a montážní profesionály. Tyto specifikace umožňují odborníkům vyhodnotit kompatibilitu, efektivitu a vhodnost produktu pro konkrétní aplikace.

  • COB (Chip on Board) - drobné LED čipy teplé (WW) i studené (CW) bílé jsou osazeny těsně vedle sebe přímo na plošný spoj a překryty souvislou vrstvou luminoforu, takže pásek svítí jako souvislá linka bez viditelných bodů. Teplo vzniká v celé délce pásku pod vrstvou luminoforu, proto i COB pásek potřebuje hliníkový profil, který teplo odvede. Vyzařovací úhel je 180°.
  • 2 oz/ft² měděná vrstva PCB (Printed Circuit Board) - měděná vrstva desky plošného spoje o tloušťce 2 oz zajišťuje dobrou vodivost a odvod tepla, čímž přispívá k dlouhé životnosti produktu.
  • EPREL (European Product Registry for Energy Labelling) registrace - výrobek je zaregistrován v evropské databázi výrobků s energetickým štítkem.

Rady a tipy k montáži a zapojení

Instalace COB CCT LED pásku COB-CCT24640E-16 je vhodná pro profesionály a techniky s potřebným vybavením. Při montáži je nutné zabránit poškození pásku způsobenému nadměrným ohýbáním, kroucením nebo neodborným pájením. Vrstva luminoforu je měkká, proto na ni při montáži netlačte a pásek přitlačujte jen po okrajích. Pájení napájecích vodičů či prodlužování pásku nedoporučujeme provádět bez předchozích zkušeností.

COB CCT LED pásek COB-CCT24640E-16 je na spodní straně opatřen oboustrannou lepicí páskou 3M 300LSE, která zaručuje snadnou montáž a dlouhodobě pevné uchycení v širokém rozsahu provozních teplot. Pásek lepte na hladký a odmaštěný podklad. Důrazně doporučujeme montáž do hliníkových LED profilů a lišt, které pásek chladí a chrání před mechanickým poškozením. Pro montáž můžete využít také širokou nabídku #tablink#montaz#montážního příslušenství a kabelů##.

  • Zkrácení délky - pásek stříhejte technickými nůžkami jen na vyznačených místech, tedy po 50 mm.
  • Polarita - vodiče připojte k ovladači podle značení na pásku. Při záměně kanálů se prohodí ovládání teplé a studené bílé.
  • Maximální délka zapojení z jednoho konce je 8 m. Delší linku napájejte z obou konců nebo ze středu (každá polovina nejvýše 8 m), případně ji rozdělte na úseky s vlastním přívodem. Jinak bude vzdálenější konec pásku svítit slaběji.
  • Připojení zdroje na 230 V svěřte elektrikáři nebo odborně způsobilé osobě.

#kalkulacka#

Doporučení před prvním zapojením

COB CCT LED pásek COB-CCT24640E-16 se vyznačuje vysokou technickou kvalitou a minimálním výskytem výrobních vad. Přesto doporučujeme před montáží provést krátký funkční test. Test by neměl přesáhnout 45 sekund a pásek by měl být zcela odmotán z kotouče, aby bylo zajištěno dostatečné chlazení. Během testu postupně zapněte teplou i studenou bílou a ověřte, zda pásek svítí rovnoměrně po celé délce, bez tmavých úseků a barevných odchylek, a nebliká. V případě zjištění výrobní vady ihned zahajte reklamační proces. Po instalaci již nelze spolehlivě určit, zda je závada způsobena výrobní chybou nebo neodbornou montáží.

Často kladené otázky

ico-klic-fialova

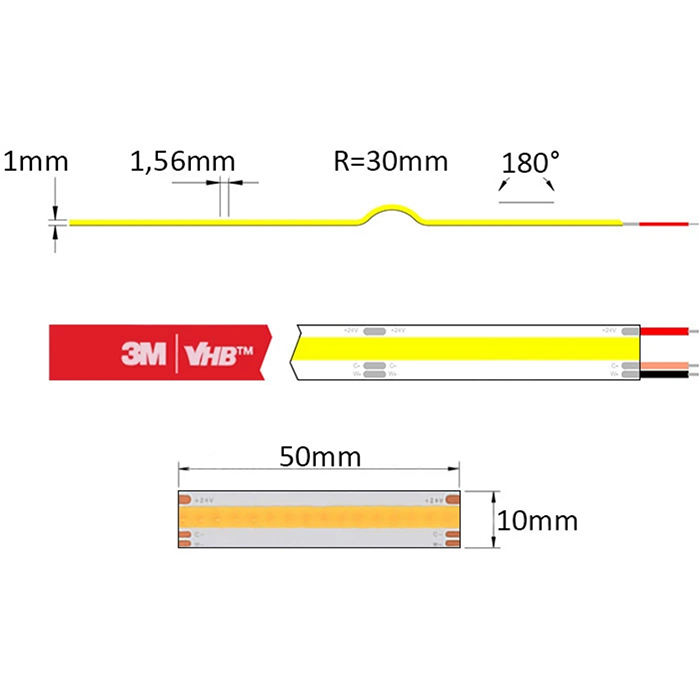

Technický výkres



Doplňkové parametry

Kategorie: forward-led-pasky-cct
Záruka: 2 roky
značka: LUX MINERS - Official Distributor
napájecí napětí: 24V DC
příkon LED pásku: 11 - 20 W
třída krytí: IP20 - interiérový (bez krytí)
světelný tok: ≥ 1000 lm
barevná teplota CCT pásků od: 2200 K
barevná teplota CCT pásků do: 6500 K
vysoké CRI (Index podání barev): CRI ≥ 90
počet LED diod/1 běžný metr: > 240 LED/1bm
šířka LED pásku: 10 mm
typ LED čipů: COB
originální balení: 5 m
stmívatelné LED pásky: ano
využitelnost v prostředí: vnitřní (interiér)
umístění LED pásku: do kuchyně, do obýváku, na zeď
specifické umístění LED pásku: pod kuchyňskou linku, do sádrokartonu, do kazetového stropu, do napínaného stropu
typ LED pásku: CCT
příkon: 16 W/m
počet LED na metr: 640
úhel svitu: 180°
životnost: až 50 000 h
maximální délka zapojení: 8 m
dělitelnost: 50 mm
barevná teplota: 2200 K - 6500 K
světelný tok (při zapnutí obou barev): 1266 lm/1m (2200 K: 511 lm/1m, 6500 K: 775 lm/1m)
samolepící páska: 3M 300 LSE
pracovní teplota: -15 až +60°C
