Proudové a napěťové LED pásky

Napěťový LED pásek se napájí zdrojem se stálým napětím 12 nebo 24 V a můžete ho zkrátit, aniž byste měnili zdroj. U proudového pásku hlídá proud až proudový zdroj s výstupem v miliampérech, pásek sám rezistory nemá. Mezi nimi stojí pásek s konstantním proudem (CC). Proud mu hlídají malé integrované obvody (IC) přímo na pásku, ale napájí se napěťovým zdrojem jako běžný pásek. Běžné LED pásky jsou napěťové. Rádce vysvětluje, jak jednotlivé typy fungují, jak je poznáte na štítku a co se stane, když pásek připojíte na nevhodný zdroj. Odpoví i na častou otázku, jestli jde LED pásek zapojit bez trafa.

Obsah rádce

1. Jaký je rozdíl mezi napěťovým a proudovým LED páskem?
2. Jak funguje napěťový LED pásek?
3. Co je LED pásek s konstantním proudem?
4. Jak funguje proudový LED pásek bez rezistorů?
5. Jak poznám, jestli je LED pásek napěťový, nebo proudový?
6. Co se stane, když LED pásek připojím na špatný zdroj?
7. Jde LED pásek zapojit bez trafa?
8. Časté otázky
9. Kdo vám s výběrem poradí?

Jaký je rozdíl mezi napěťovým a proudovým LED páskem?

Rozdíl je v tom, co hlídá proud tekoucí diodami: u napěťového pásku malý rezistor v každém úseku, u pásku s IC integrovaný obvod v každém úseku a u proudového pásku zdroj. Každá dioda potřebuje stálý proud, protože už malá změna napětí její proud výrazně posune a s ním i jas a teplotu. Napěťový pásek proto dostává od zdroje pevné napětí a proud si v každém úseku omezí sám. Obvod nebo proudový zdroj drží proud přesněji než rezistor.

Tabulka shrnuje tři provedení, se kterými se u LED pásků setkáte.

Provedení	Čím se napájí	Co omezuje proud	Délka z jednoho přívodu	Zkracování
napěťový pásek s rezistory	napěťový zdroj 12 V nebo 24 V DC	rezistor v každém úseku	12 V zhruba 5 m, 24 V zhruba 10 m; u COB 12 V přibližně 4 m a 24 V přibližně 8 m	na vyznačených místech, zdroj zůstává
pásek s konstantním proudem (CC, s IC)	napěťový zdroj, nejčastěji 24 V DC	integrovaný obvod v každém úseku	podle výrobců zhruba 20 m na 24 V	na vyznačených místech, zdroj zůstává
proudový pásek bez rezistorů	proudový zdroj s výstupem v mA	proudový zdroj	určuje výrobce podle zapojení	jen podle návodu výrobce, po zkrácení často jiný zdroj

Jak funguje napěťový LED pásek?

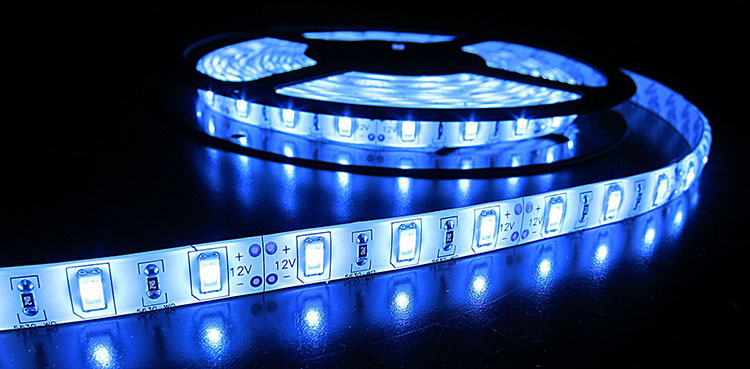

Napěťový pásek tvoří krátké úseky připojené souběžně na dva společné vodiče a v každém úseku je několik diod za sebou a rezistor, který jim omezí proud. U 12V pásku bývají v úseku tři diody, u 24V pásku obvykle šest, a proto můžete 12V pásek při stejné hustotě diod stříhat po kratších kusech. Všechny úseky jsou připojené na napětí zdroje, takže pásek zkrátíte bez výměny zdroje. Prodloužit ho můžete do doporučené délky, zdroj pak ale musí stačit na celkový příkon. Kde a jak pásek stříhat, ukazuje část návodu Jak zkrátit LED pásek?

Slabinou napěťového pásku je úbytek napětí na dlouhé lince. Měděné cesty na pásku mají odpor a čím dál od přívodu úsek leží, tím nižší napětí na něj zbude. Rezistor pak propustí menší proud a konec dlouhého pásku svítí slaběji, u 12V pásku znatelněji než u 24V. Proto má každý napěťový pásek doporučenou délku pro napájení z jednoho přívodu a delší linka se napájí v polovině délky, z obou konců nebo po kratších částech. Při napájení z více míst připojte všude plus na plus a minus na minus. Podrobně to rozebírá rádce Jak vybrat napájení LED pásků 12V nebo 24V?

Na rezistoru se část příkonu mění na teplo, která se na světlo nevyužije. Výhodou je jednoduchost: pásek připojíte na napěťový zdroj, nastříháte ho podle potřeby a stmíváte ho stmívačem pro LED pásky zapojeným mezi zdroj a pásek. Nástěnný stmívač pro žárovky na běžný zdroj nepatří. Zdroje pro napěťové pásky najdete v kategorii LED zdroje.

Co je LED pásek s konstantním proudem?

LED pásek s konstantním proudem (CC) má místo rezistoru v každém úseku malý integrovaný obvod (IC), který drží proud stálý, i když napětí podél pásku klesá. I tak se napájí napěťovým zdrojem, nejčastěji na 24 V, a zapojuje se stejně jako běžné pásky. Obvod ale udrží jas jen v rozsahu napětí, který udává výrobce, například mezi 20 a 24 V. Když napětí na konci linky spadne pod tuto mez, začne slábnout i pásek s IC.

Jejich výhodou je dlouhá linka se stejným jasem od začátku do konce. U 24V pásků s IC se uvádí zhruba 20 m z jednoho přívodu, tedy asi dvojnásobná délka proti běžnému 24V pásku. Obvod přitom přebytečné napětí mění na teplo podobně jako rezistor, takže úspora energie proti pásku s rezistory není samozřejmá. Smysl mají hlavně na dlouhých rovných linkách ve fabionu (zaobleném přechodu stěny a stropu), v podhledu nebo na fasádě, kde by se jinak napájelo z více míst.

Dlouhou linku můžete stejně dobře sestavit z běžného napěťového 24V pásku napájeného z více míst. Ke každé části vede samostatný kabel s dostatečným průřezem, nejčastěji ze společného zdroje, a jas pak zůstane po celé délce vyrovnaný.

Jak funguje proudový LED pásek bez rezistorů?

Proudový pásek nemá rezistory ani obvody a proud mu dodává proudový zdroj, který má na štítku místo pevného napětí výstup v miliampérech. Zdroj drží nastavený proud, například 350 nebo 700 mA, a napětí si přizpůsobí podle zátěže. Bez ztrát na rezistorech může taková sestava pracovat účinněji a pásek méně hřeje. Světelný tok navíc můžete nastavit volbou proudu, takže se u stejného pásku liší podle použitého zdroje.

Nevýhodou je menší volnost při zkracování. Zdroj hlídá celkový proud a ten se dělí mezi připojené úseky, takže po zkrácení pásku připadne na každý zbylý úsek víc proudu. Zdroj proto musíte vyměnit nebo přenastavit na nižší proud. Proudové pásky a moduly se používají hlavně ve svítidlech vyráběných na přesnou délku, ne tam, kde si pásek stříháte na míru.

Proudové zdroje pro LED moduly a svítidla najdete v kategorii LED zdroje proudové. Čím se oba typy zdrojů liší a jak mezi nimi vybrat, vysvětluje článek Napěťový nebo proudový zdroj?

Jak poznám, jestli je LED pásek napěťový, nebo proudový?

Podívejte se na štítek cívky nebo do parametrů pásku: napěťový pásek uvádí napětí 12 V nebo 24 V DC a příkon ve wattech na metr, proudový pásek uvádí proud v miliampérech. Když štítek uvádí napětí 12 V nebo 24 V, patří pásek na napěťový zdroj, i když u něj najdete i proud v ampérech na metr. Pásek s konstantním proudem bývá označený zkratkou CC (anglicky constant current, konstantní proud) nebo IC (podle integrovaného obvodu v každém úseku), na štítku má ale také napětí, nejčastěji 24 V, a patří k němu napěťový zdroj. Na samotném pásku poznáte rezistor jako drobný černý obdélníček s číselným kódem a dvěma kontakty na koncích. Integrovaný obvod má tři nebo více vývodů a pásek s IC mívá vedle něj i rezistor. Proudový pásek nemá ani jedno, v úseku jsou jen diody.

U zdrojů je to obdobné. Napěťový zdroj má na štítku výstup 12 V nebo 24 V DC a výkon ve wattech, v katalozích bývá označený zkratkou CV (constant voltage, konstantní napětí). Proudový zdroj má výstup v mA nebo v A, k tomu rozsah napětí, například 9–42 V, a zkratku CC. Pozor, zkratka CC na pásku neznamená totéž co na zdroji: pásek CC s uvedeným napětím 24 V patří na napěťový zdroj CV, ne na proudový zdroj CC. Zdroje označené CV+CC pracují jako napěťové a proud jen omezí při přetížení, takže se k páskům se shodným napětím hodí. Jak spočítat výkon zdroje pro napěťový pásek, ukazuje rádce Jak vybrat zdroj pro LED pásek?

Co se stane, když LED pásek připojím na špatný zdroj?

Na nevhodném zdroji se pásek přehřeje a zničí, nebo svítí slabě, případně vůbec nesvítí. Napěťový pásek proto na proudový zdroj nepřipojujte: zdroj protlačí nastavený proud bez ohledu na délku pásku, takže krátký kus se přehřeje a může se zničit, dlouhý svítí slabě nebo bliká. Ani pásek s IC na proudový zdroj nepatří: obvody nepustí nastavený proud, zdroj proto zvedne napětí až k horní mezi svého rozsahu a pásek zničí. Obráceně proudový pásek nebo modul bez rezistorů nemá na napěťovém zdroji nic, co by mu proud omezilo, a hrozí jeho okamžité zničení. Typ pásku a zdroje si proto ověřte dřív, než sestavu poprvé zapnete.

Shodovat se musí i napětí. Pásek na 12 V připojený ke zdroji 24 V se přehřeje a rychle zničí. Pásek na 24 V na zdroji 12 V nesvítí vůbec nebo svítí jen velmi slabě. Pozor i na trafa k halogenovým žárovkám na 12 V, stará magnetická i elektronická. Dávají střídavé napětí, u výstupu mají na štítku AC nebo znak ~ a pro LED pásek se nehodí, přestože uvádějí 12 V. Pásek potřebuje zdroj se stejnosměrným výstupem, označeným DC.

Když pásek po připojení nesvítí celý, bliká nebo slábne, nemusí jít o špatný zdroj. Nejčastější příčiny a jejich opravu popisuje článek Vadný segment a poruchy LED pásku: proč nesvítí, bliká a jak ho opravit.

Jde LED pásek zapojit bez trafa?

Běžný 12V nebo 24V LED pásek bez trafa nezapojíte. Trafem se lidově myslí zdroj, který ze střídavých 230 V ze zásuvky vyrobí stejnosměrných 12 nebo 24 V. Bez samostatného zdroje fungují jen pásky vyrobené na 230 V, které se zapojují přes vlastní přívodní kabel s usměrňovačem, a malé pásky na 5 V napájené z USB portu televize nebo počítače. Zapojit je můžete i do USB nabíječky, která je vlastně malým zdrojem. Pásky na 230 V nedoporučujeme a důvody shrnuje část rádce LED pásek na 230 V, nebo na 12 V? Pásky napájené z USB se hodí na drobné dekorace, na osvětlení místnosti nestačí.

Zdroj nemusí být velká krabice. K pásku za televizí nebo do vitríny stačí napájecí adaptér do zásuvky, který vybíráte stejně jako jiný zdroj podle napětí a výkonu. Na kabel pásku připojíte redukci s konektorem DC jack (plus na plus, minus na minus) a adaptér do ní zasunete. Do elektroinstalace 230 V přitom nezasahujete, takže to zvládnete sami. Adaptéry najdete v kategorii Napájecí adaptéry. Pro pevnou instalaci do podhledu nebo nábytku slouží zdroje s krytem, které vám do elektroinstalace připojí elektrikář.

Časté otázky

Svítí proudový LED pásek víc než napěťový?

Sám o sobě ne. Proudovým páskem se často myslí i pásek s konstantním proudem (CC) a ani jeden z nich nesvítí víc jen kvůli způsobu napájení. Kolik pásek svítí, určuje počet lumenů na metr, tedy světelný tok, a ten souvisí s příkonem ve wattech na metr. Pásek s IC drží stejný jas po celé délce, kterou udává výrobce, zatímco pásek s rezistory na konci dlouhé linky slábne.

Dá se proudový LED pásek zkrátit?

Záleží na provedení. Proudovým páskem se často myslí i pásek s konstantním proudem (CC), který zkrátíte na vyznačených místech jako napěťový a zdroj necháte. U proudového pásku bez rezistorů se po zkrácení mění proud připadající na jeden úsek, a proto se řiďte návodem výrobce a počítejte s jiným zdrojem nebo s jeho přenastavením.

Je LED trafo totéž co LED zdroj?

U LED pásků ano, obojím se v běžné řeči myslí napěťový zdroj, který z 230 V vyrobí 12 nebo 24 V stejnosměrného napětí. Klasické trafo pro halogenové žárovky ale dává střídavé napětí a pro LED pásek je proto nevhodné, ani když má na štítku 12 V.

Jaký zdroj potřebuju k LED pásku?

K napěťovému pásku potřebujete napěťový zdroj se shodným napětím, jako má pásek, a s výkonem, který příkon pásku převyšuje alespoň o pětinu. Příkon pásku zjistíte tak, že watty na metr vynásobíte délkou linky. Například 5 m pásku po 14,4 W/m má 72 W, takže zdroj vyberte alespoň na 87 W, v praxi nejbližší vyšší vyráběný výkon, třeba 100 W. Stejně se vybírá zdroj k pásku s IC, proudový pásek potřebuje proudový zdroj s proudem, který udává výrobce.

Kdo vám s výběrem poradí?

Pásek a zdroj s vámi rádi vybereme. Naši technici pásky zapojují, pájejí a montují do profilů a v dílně z nich skládají hotová svítidla. Pošlete nám délku linky, druh pásku a místo pro zdroj a doporučíme vám zdroj i průřez kabelu. Když nechcete nic počítat ani pájet, svítidlo z LED pásku pro vás vyrobíme a namontujeme. Co zakázková výroba zahrnuje, ukazuje stránka Zakázková výroba svítidel z LED profilových lišt a příslušenství.
